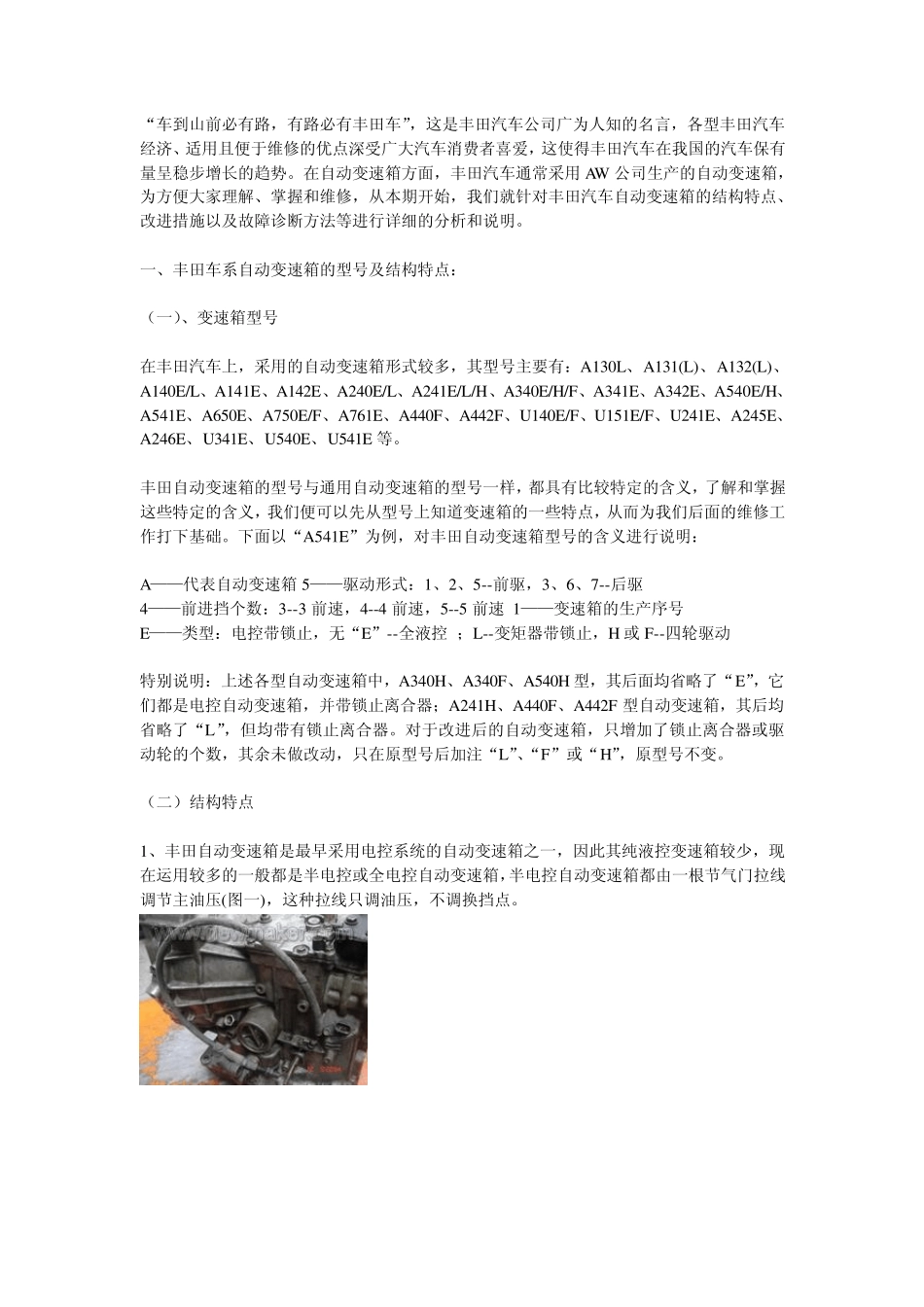

“车到山前必有路，有路必有丰田车”，这是丰田汽车公司广为人知的名言，各型丰田汽车经济、适用且便于维修的优点深受广大汽车消费者喜爱，这使得丰田汽车在我国的汽车保有量呈稳步增长的趋势。在自动变速箱方面，丰田汽车通常采用 AW 公司生产的自动变速箱，为方便大家理解、掌握和维修，从本期开始，我们就针对丰田汽车自动变速箱的结构特点、改进措施以及故障诊断方法等进行详细的分析和说明。 一、丰田车系自动变速箱的型号及结构特点： （一）、变速箱型号 在丰田汽车上，采用的自动变速箱形式较多，其型号主要有：A130L、A131(L)、A132(L)、A140E/L、A141E、A142E、A240E/L、A241E/L/H、A340E/H/F、A341E、A342E、A540E/H、A541E、A650E、A750E/F、A761E、A440F、A442F、U140E/F、U151E/F、U241E、A245E、A246E、U341E、U540E、U541E 等。 丰田自动变速箱的型号与通用自动变速箱的型号一样，都具有比较特定的含义，了解和掌握这些特定的含义，我们便可以先从型号上知道变速箱的一些特点，从而为我们后面的维修工作打下基础。下面以“A541E”为例，对丰田自动变速箱型号的含义进行说明： A——代表自动变速箱 5——驱动形式：1、2、5--前驱，3、6、7--后驱 4——前进挡个数：3--3 前速，4--4 前速，5--5 前速 1——变速箱的生产序号 E——类型：电控带锁止，无“E”--全液控 ；L--变矩器带锁止，H 或 F--四轮驱动 特别说明：上述各型自动变速箱中，A340H、A340F、A540H 型，其后面均省略了“E”，它们都是电控自动变速箱，并带锁止离合器；A241H、A440F、A442F 型自动变速箱，其后均省略了“L”，但均带有锁止离合器。对于改进后的自动变速箱，只增加了锁止离合器或驱动轮的个数，其余未做改动，只在原型号后加注“L”、“F”或“H”，原型号不变。 （二）结构特点 1、丰田自动变速箱是最早采用电控系统的自动变速箱之一，因此其纯液控变速箱较少，现在运用较多的一般都是半电控或全电控自动变速箱，半电控自动变速箱都由一根节气门拉线调节主油压(图一)，这种拉线只调油压，不调换挡点。 图一 电控波箱的节气门拉线只调节主油压 2、在丰田汽车的自动变速箱中，行星齿轮机构大多采用辛普森行星齿轮机构，其特点是共用太阳轮，整体结构比较简单，这有利于初学者理解和分析变速箱的传动路线，并掌握其维修方法。 3、丰田四速自动变速箱都由一个超速行星排和一个辛普森行星排组成，一般后驱变速器(如：A340E、A341E等...
