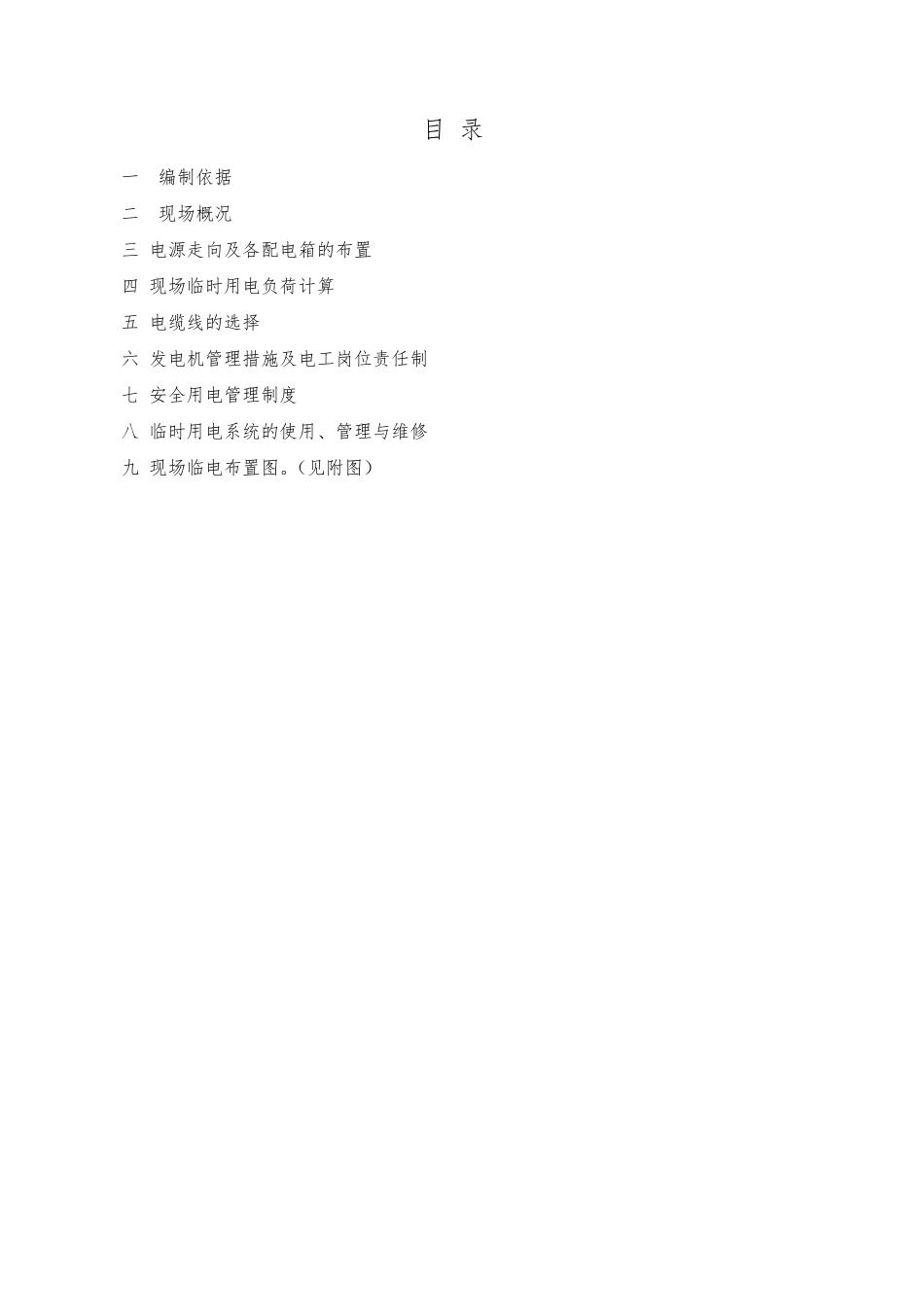

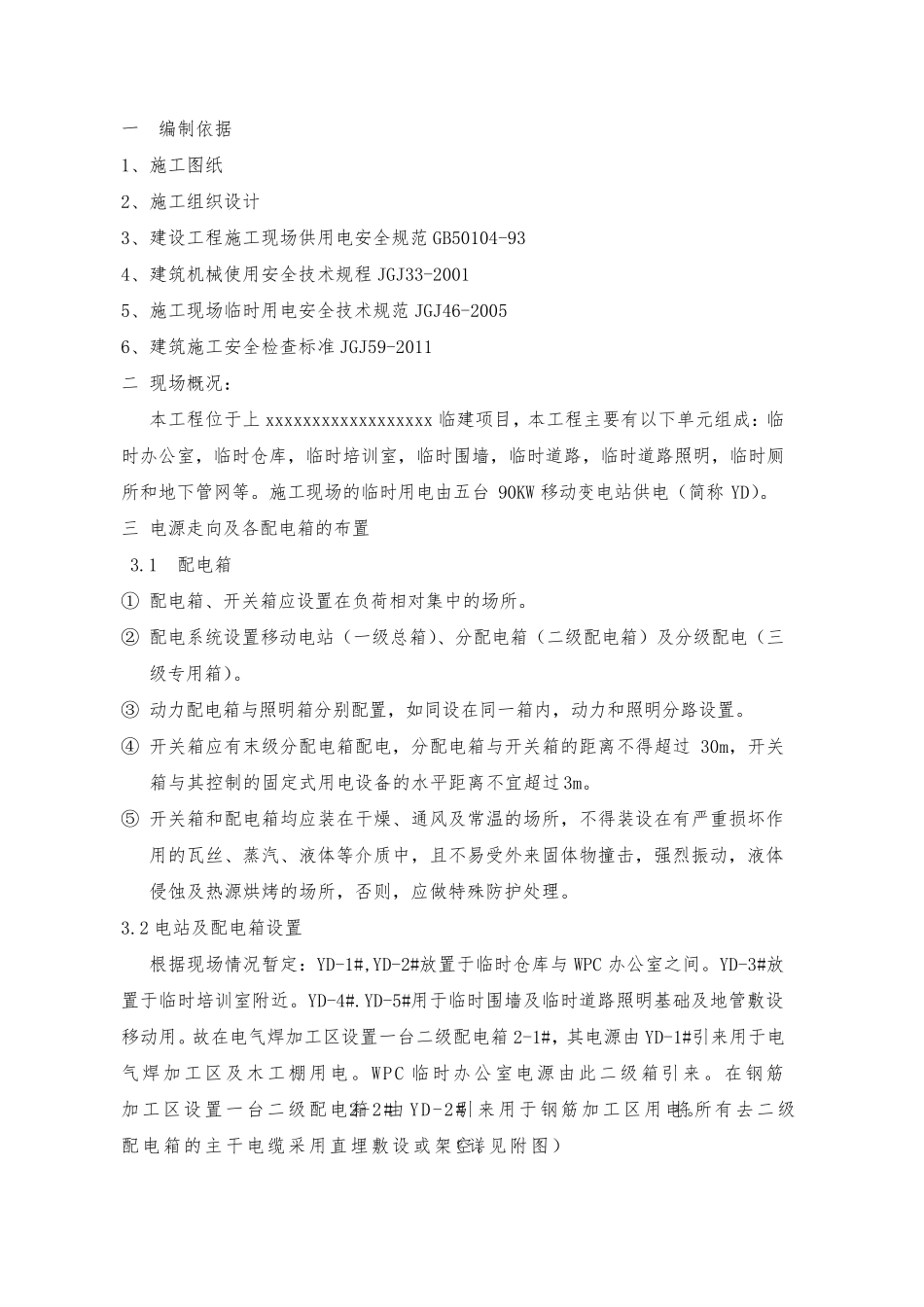

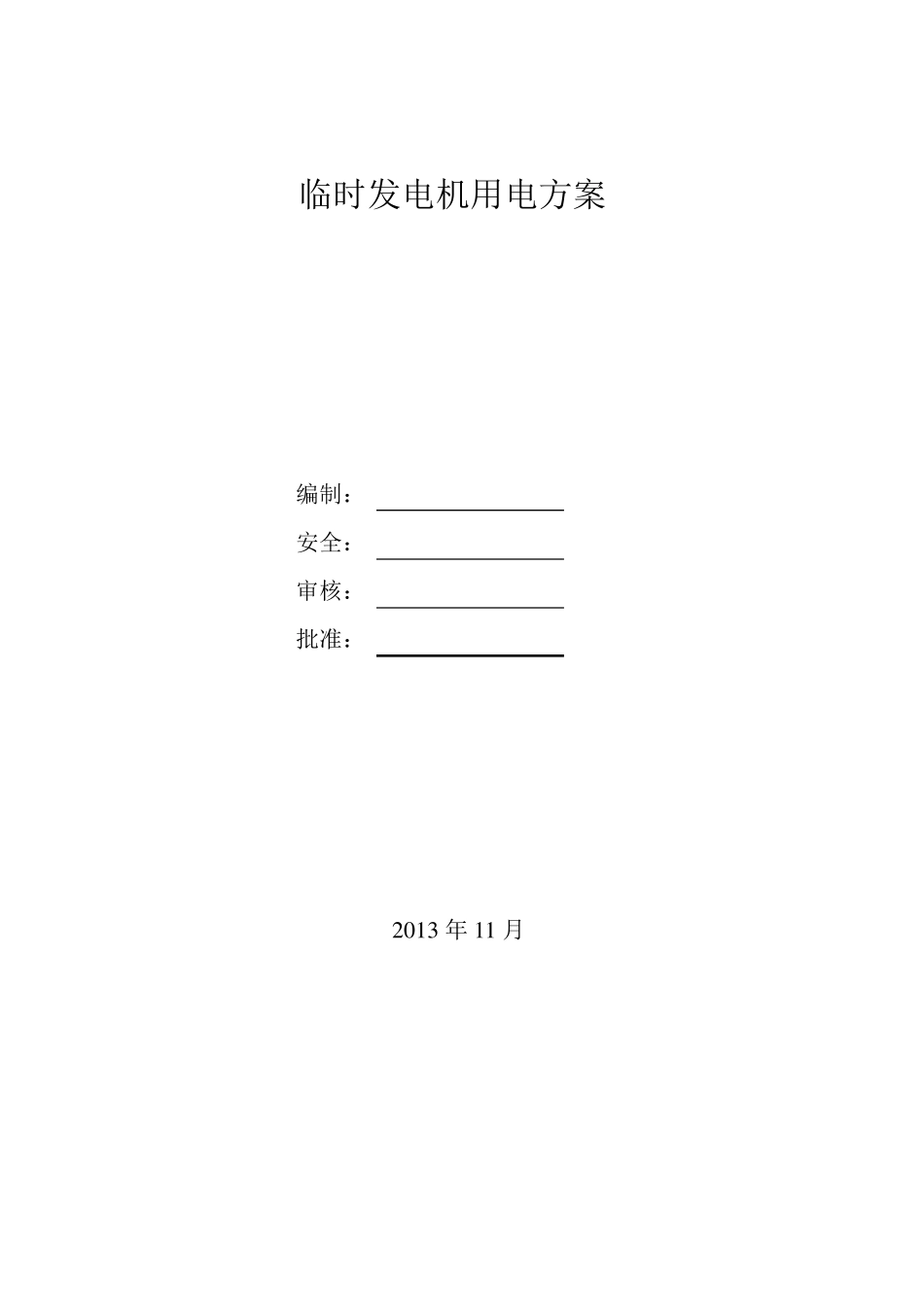

临时发电机用电方案 编制： 安全： 审核： 批准： 2 0 1 3 年 1 1 月 目 录 一 编制依据 二 现场概况 三 电源走向及各配电箱的布置 四 现场临时用电负荷计算 五 电缆线的选择 六 发电机管理措施及电工岗位责任制 七 安全用电管理制度 八 临时用电系统的使用、管理与维修 九 现场临电布置图。（见附图） 一 编制依据 1、施工图纸 2、施工组织设计 3、建设工程施工现场供用电安全规范 GB50104-93 4、建筑机械使用安全技术规程 JGJ33-2001 5、施工现场临时用电安全技术规范 JGJ46-2005 6、建筑施工安全检查标准 JGJ59-2011 二 现场概况： 本工程位于上 xxxxxxxxxxxxxxxxxx 临建项目，本工程主要有以下单元组成：临时办公室，临时仓库，临时培训室，临时围墙，临时道路，临时道路照明，临时厕所和地下管网等。施工现场的临时用电由五台 90KW 移动变电站供电（简称 YD）。 三 电源走向及各配电箱的布置 3.1 配电箱 ① 配电箱、开关箱应设置在负荷相对集中的场所。 ② 配电系统设置移动电站（一级总箱）、分配电箱（二级配电箱）及分级配电（三级专用箱）。 ③ 动力配电箱与照明箱分别配置，如同设在同一箱内，动力和照明分路设置。 ④ 开关箱应有末级分配电箱配电，分配电箱与开关箱的距离不得超过 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。 ⑤ 开关箱和配电箱均应装在干燥、通风及常温的场所，不得装设在有严重损坏作用的瓦丝、蒸汽、液体等介质中，且不易受 外 来 固体物 撞 击 ，强 烈 振 动，液体侵 蚀 及热 源烘 烤 的场所，否 则 ，应做 特 殊 防 护 处 理 。 3.2 电站及配电箱设置 根 据现场情 况暂 定：YD-1#,YD-2#放 置于临时仓库与 WPC 办公室之 间 。YD-3#放置于临时培训室附 近 。YD-4#.YD-5#用于临时围墙及临时道路照明基 础 及地管敷 设移动用。故 在电气 焊 加 工区 设置一台二级配电箱 2-1#，其电源由 YD-1#引 来 用于电气 焊 加 工区 及木 工棚 用电。WPC 临时办公室电源由此 二级箱引 来 。在钢 筋 加 工区 设置一台二级配电箱2-2#由 YD-2#引 来 用于钢 筋 加 工区 用电。将 所有去 二级配电箱的主干电缆 采 用直 埋 敷 设或 架 空 。（详 见 附 图） （1） 配电箱 各型号的配电箱均从指定厂家选购买，其进出线孔均设在箱底并加保护套，箱体方正牢固...
