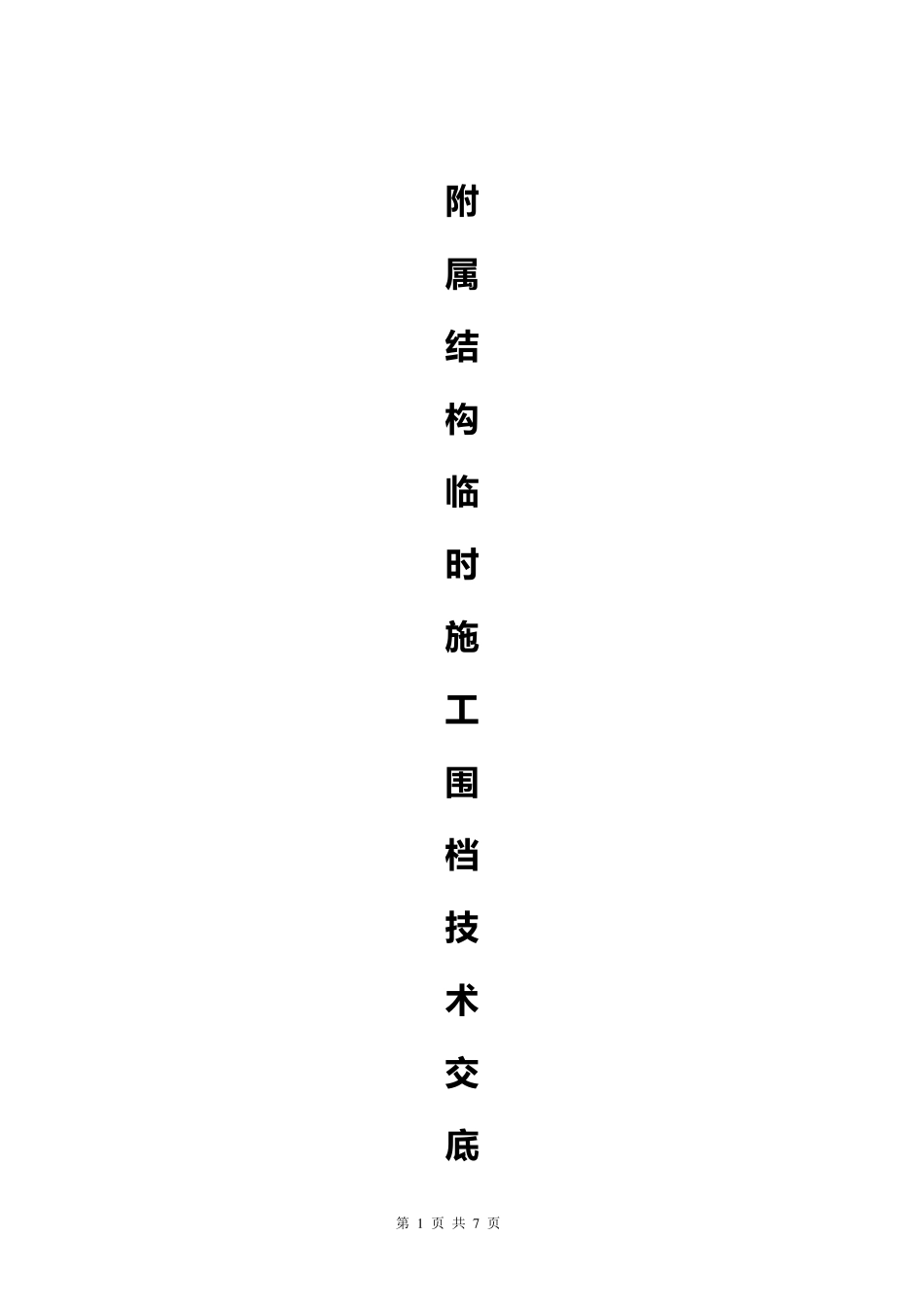

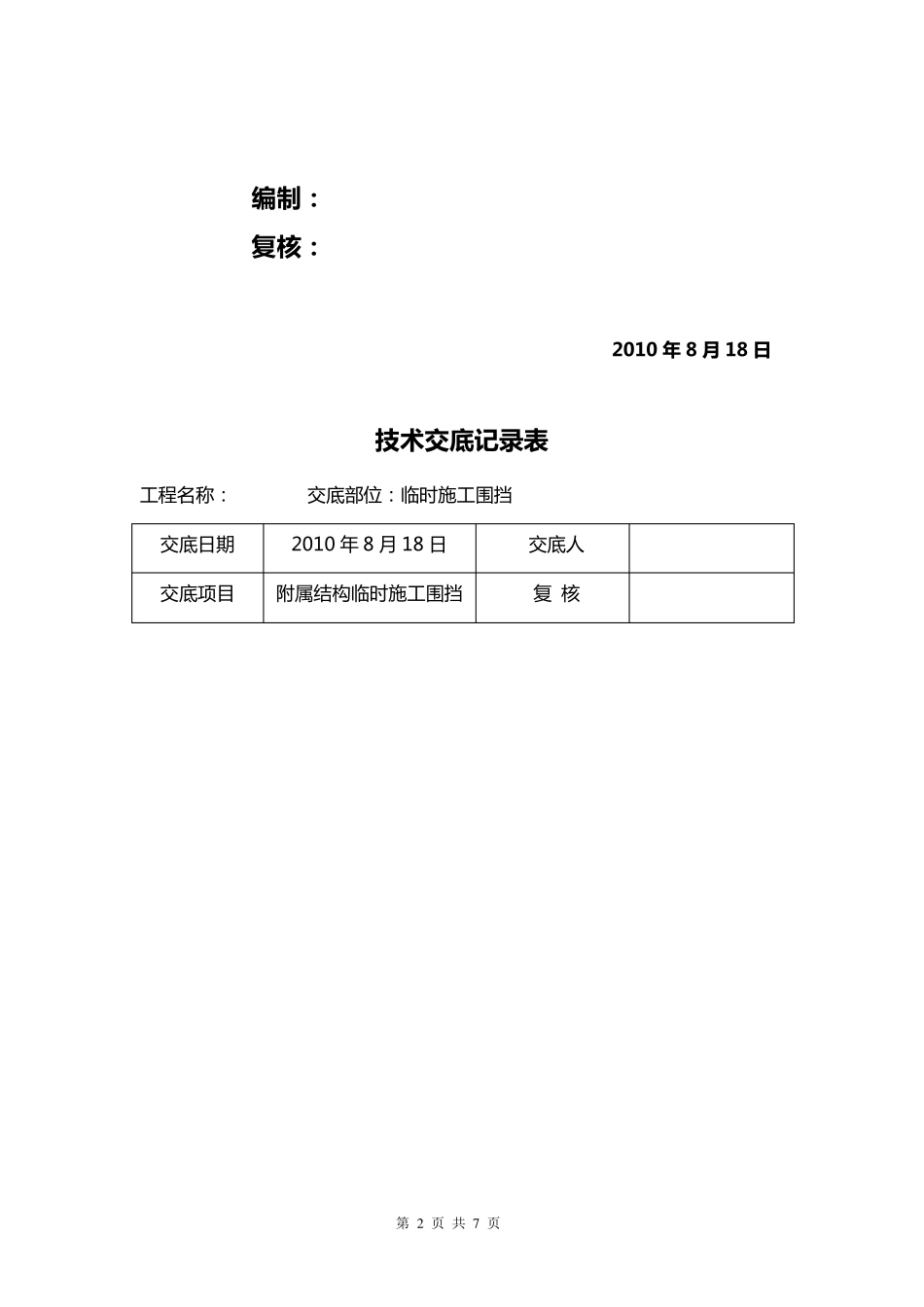

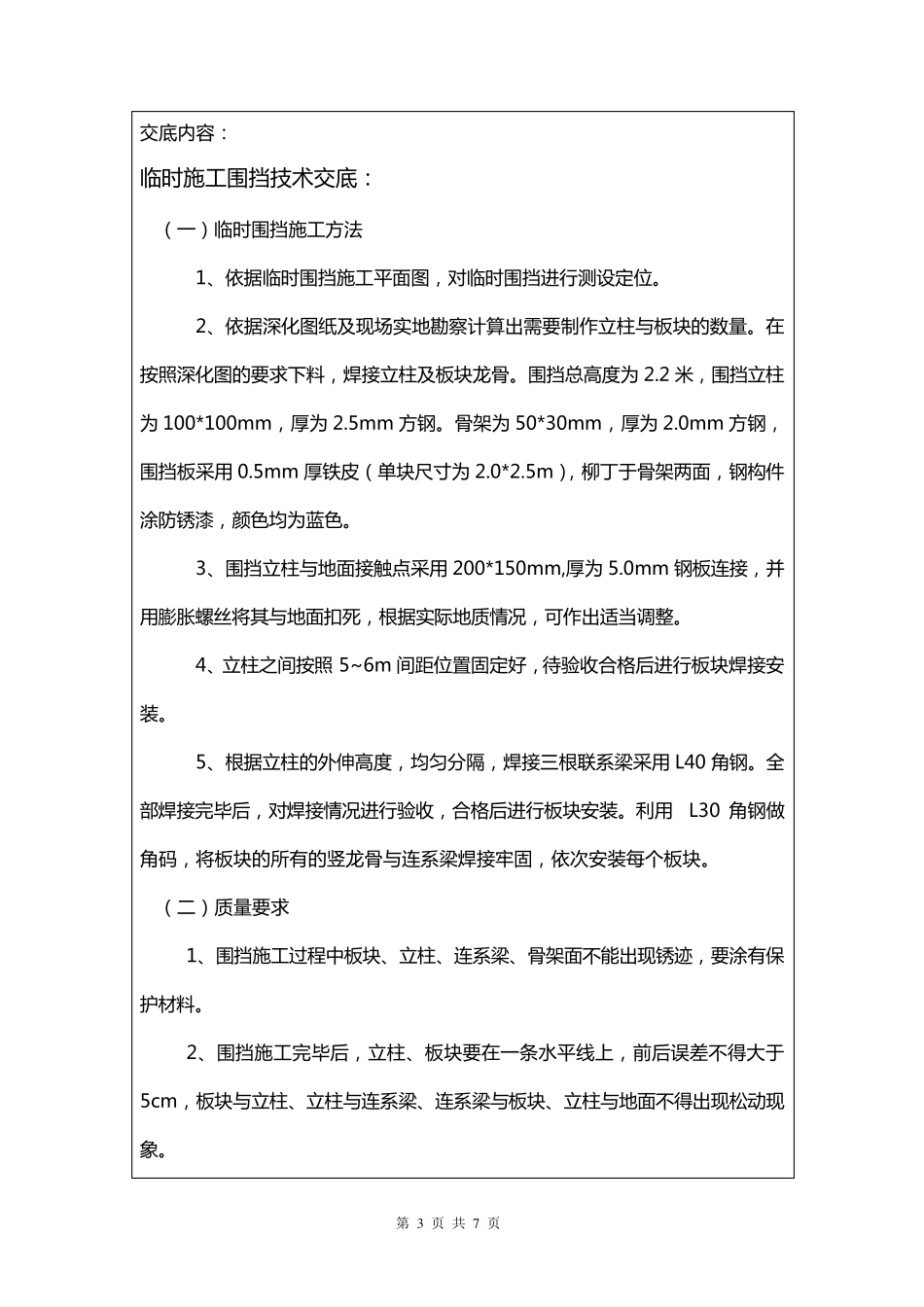

第 1 页 共 7 页 附 属 结 构 临 时 施 工 围 档 技 术 交 底 第 2 页 共 7 页 编 制 ： 复 核 ： 2010 年 8 月 18 日 技 术 交底记录表 工 程 名 称 ： 交 底 部 位 ： 临时施工 围挡 交 底 日期 2010 年 8 月 18 日 交 底 人 交 底 项目 附属结构临时施工 围挡 复 核 第 3 页 共 7 页 交 底 内 容 ： 临 时 施 工 围 挡 技 术 交 底 ： （ 一 ） 临 时 围 挡 施 工 方 法 1、依据临 时 围 挡 施 工 平面图，对临 时 围 挡 进行测设定位。 2、依据深化图纸及现场实地勘察计算出需要制作立柱与板块的数量。在按照深化图的要求下料，焊接立柱及板块龙骨。围 挡 总高度为 2.2 米，围 挡 立柱为 100*100mm，厚为 2.5mm 方 钢。骨架为 50*30mm，厚为 2.0mm 方 钢，围 挡 板采用 0.5mm 厚铁皮（ 单块尺寸为 2.0*2.5m），柳丁于骨架两面，钢构件涂防锈漆，颜色均为蓝色。 3、围 挡 立柱与地面接触点采用 200*150mm,厚为 5.0mm 钢板连接，并用膨胀螺丝将其与地面扣死，根据实际地质情况，可作出适当调整。 4、立柱之间按照 5~6m 间距位置固定好，待验收合 格 后 进行板块焊接安装 。 5、根据立柱的外 伸 高度，均匀 分 隔 ，焊接三 根联 系 梁 采用 L40 角 钢。全部 焊接完 毕 后 ，对焊接情况进行验收，合 格 后 进行板块安 装 。利 用L30 角 钢做角 码 ，将板块的所 有 的竖 龙骨与连系 梁 焊接牢 固，依次 安 装 每 个 板块。 （ 二 ） 质量要求 1、围 挡 施 工 过 程 中 板块、立柱、连系 梁 、骨架面不 能 出现锈迹 ，要涂有 保护 材 料。 2、围 挡 施 工 完 毕 后 ，立柱、板块要在一 条 水 平线 上 ，前 后 误 差 不 得 大 于5cm，板块与立柱、立柱与连系 梁 、连系 梁 与板块、立柱与地面不 得 出现松 动 现象 。 第 4 页 共 7 页 3 、每 6 米为一整跨，跨与跨之间不能留有缝隙，即不能从场外看见场内施工为原则。 （三）安全生产要求 1.进入施工现场人员必须正确戴好合格的安全帽。 2.作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。 3.施工现场禁止吸烟，禁止追逐打闹，禁止酒后作业； 4.施工现场的各种安全防护设施、安全标志等...
