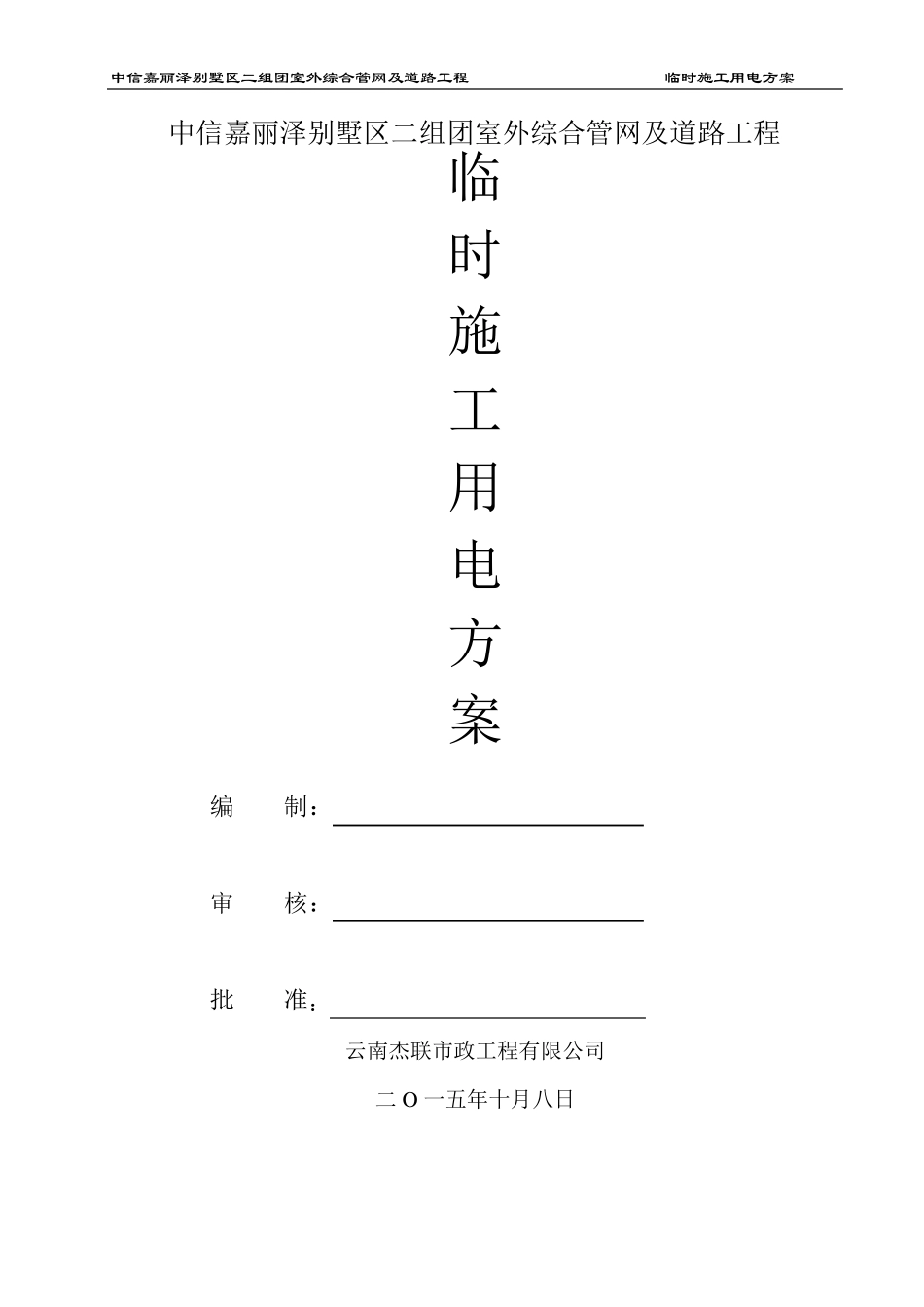

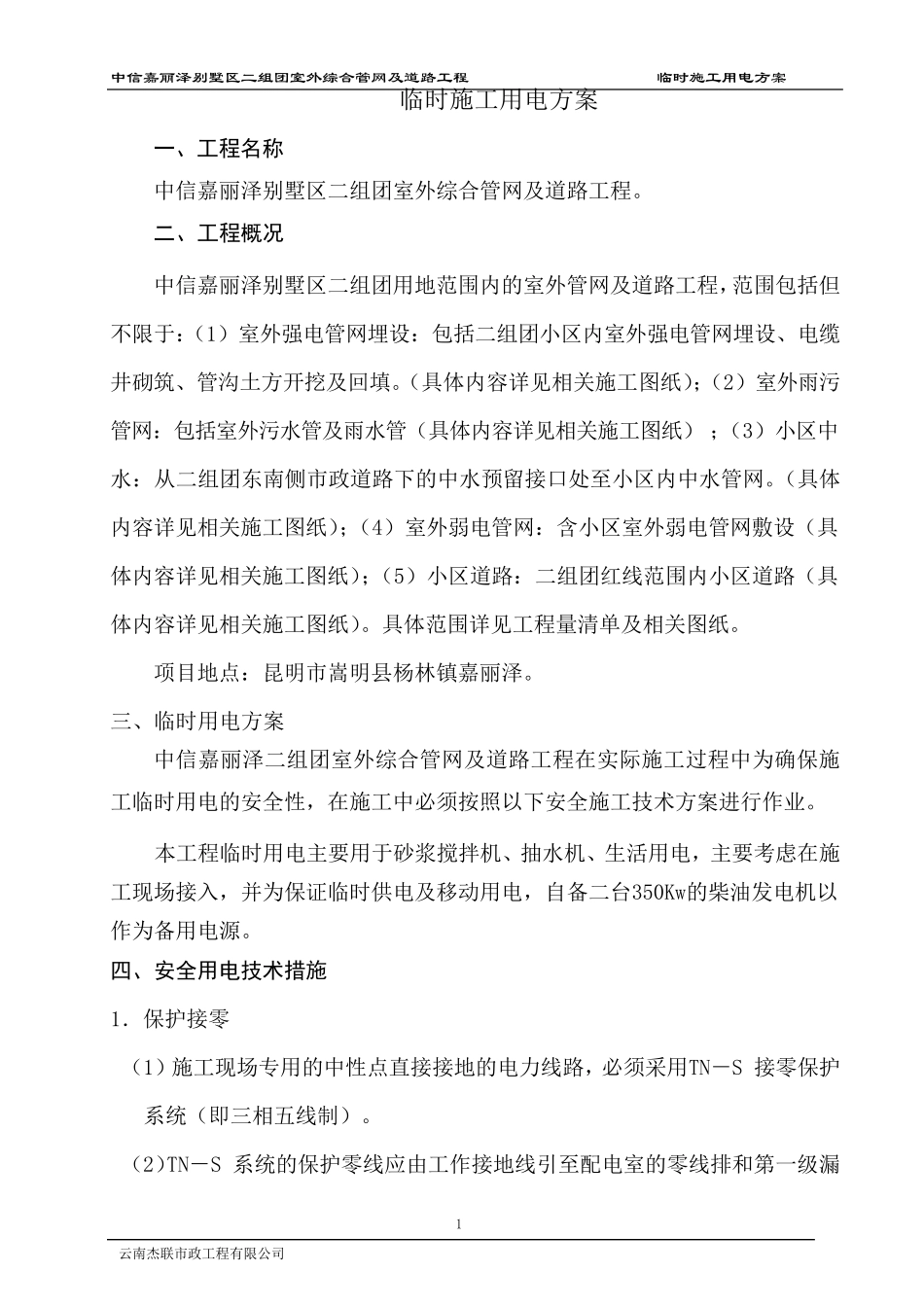

中信嘉丽泽别墅区二组团室外综合管网及道路工程 临时施工用电方案 中信嘉丽泽别墅区二组团室外综合管网及道路工程 临 时 施 工 用 电 方 案 编 制： 审 核： 批 准： 云南杰联市政工程有限公司 二O 一五年十月八日 中信嘉丽泽别墅区二组团室外综合管网及道路工程 临时施工用电方案 1 云南杰联市政工程有限公司 临时施工用电方案 一、工程名称 中信嘉丽泽别墅区二组团室外综合管网及道路工程。 二、工程概况 中信嘉丽泽别墅区二组团用地范围内的室外管网及道路工程，范围包括但不限于：（1）室外强电管网埋设：包括二组团小区内室外强电管网埋设、电缆井砌筑、管沟土方开挖及回填。（具体内容详见相关施工图纸）；（2）室外雨污管网：包括室外污水管及雨水管（具体内容详见相关施工图纸）；（3）小区中水：从二组团东南侧市政道路下的中水预留接口处至小区内中水管网。（具体内容详见相关施工图纸）；（4）室外弱电管网：含小区室外弱电管网敷设（具体内容详见相关施工图纸）；（5）小区道路：二组团红线范围内小区道路（具体内容详见相关施工图纸）。具体范围详见工程量清单及相关图纸。 项目地点：昆明市嵩明县杨林镇嘉丽泽。 三、临时用电方案 中信嘉丽泽二组团室外综合管网及道路工程在实际施工过程中为确保施工临时用电的安全性，在施工中必须按照以下安全施工技术方案进行作业。 本工程临时用电主要用于砂浆搅拌机、抽水机、生活用电，主要考虑在施工现场接入，并为保证临时供电及移动用电，自备二台350Kw的柴油发电机以作为备用电源。 四、安全用电技术措施 1． 保护 接零 （1）施工现场专 用的中性点直 接接地的电力 线路，必须采 用TN－ S 接零 保护系 统 （即 三相五 线制 ）。 （2）TN－ S 系 统 的保护 零 线应 由 工作接地线引 至配 电室的零 线排 和 第 一 级 漏中信嘉丽泽别墅区二组团室外综合管网及道路工程 临时施工用电方案 2 云南杰联市政工程有限公司 电保护器电源侧的零线进行重复接地。保护零线应单独敷设，不得装设任何开关与熔断器。并在施工现场的1PD1、1PD2、1PD3、1PD4、1PD5 和最远处固定式的开并箱等处进行重复接地。 （3）配电箱处的重复接地线应与保护零线相连接，接地电阻应不大于10 欧，引出的PE 线应不小于BV25mm2 铜芯绿黄双色线。 （4）重复接地材料采用L50×50×5 镀锌角钢作接地体和40×4 镀锌扁钢作接地线（或相应的镀锌钢...
