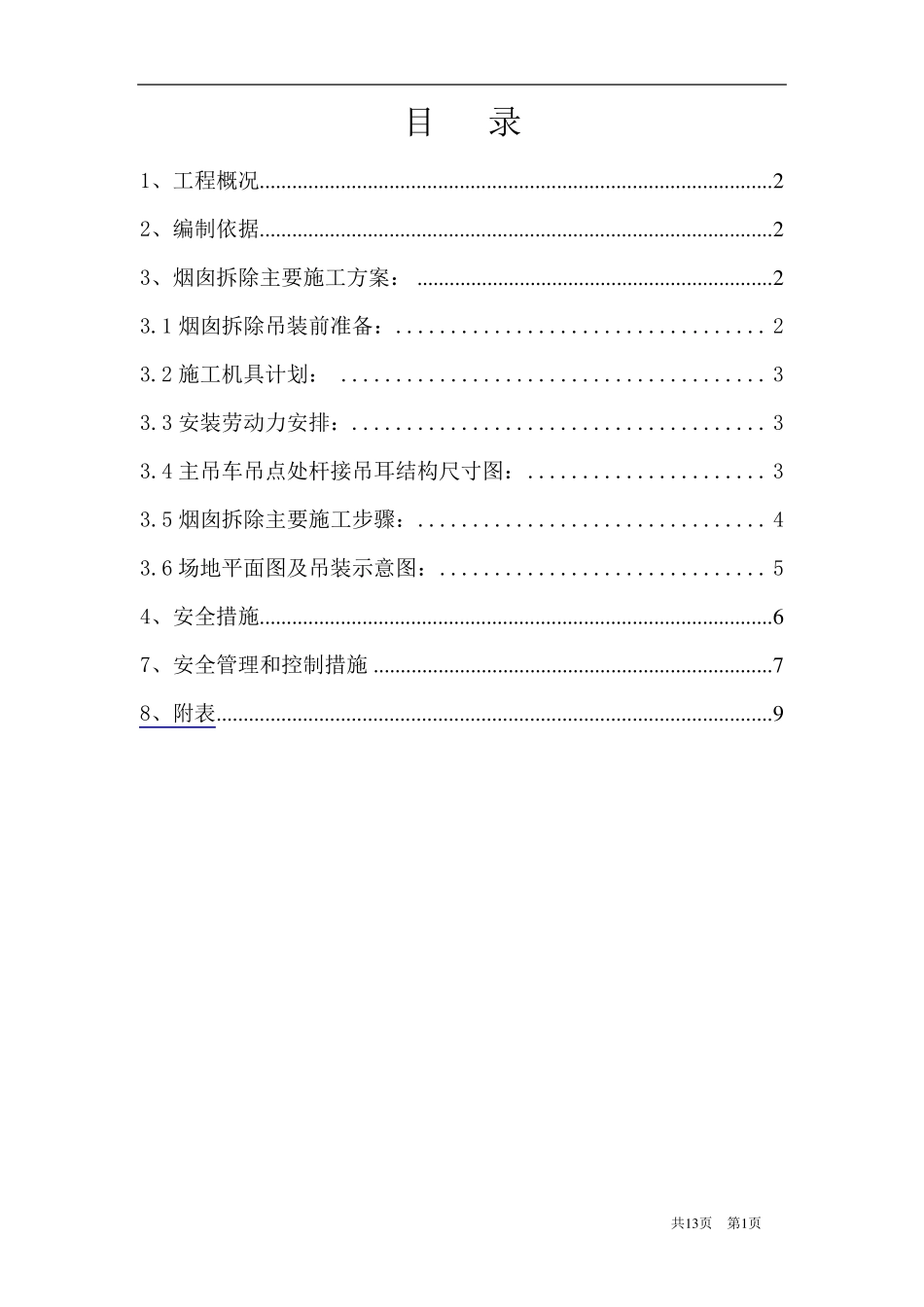

共1 3 页 第1 页 目 录 1、工程概况............................................................................................... 2 2、编制依据............................................................................................... 2 3、烟囱拆除主要施工方案： .................................................................. 2 3.1 烟囱拆除吊装前准备： .................................. 2 3.2 施工机具计划： ....................................... 3 3.3 安装劳动力安排：...................................... 3 3.4 主吊车吊点处杆接吊耳结构尺寸图： ...................... 3 3.5 烟囱拆除主要施工步骤： ................................ 4 3.6 场地平面图及吊装示意图： .............................. 5 4、安全措施............................................................................................... 6 7、安全管理和控制措施 .......................................................................... 7 8、附表 ....................................................................................................... 9 共13页 第2页 1、工程概况 本工程是北三环集中供热调峰热源厂工程中的一个专项工程，依据现场实际情况，现需拆除脱硫塔基础上安装的一根 40 米高的临时钢烟囱,计划施工周期9 历天。 2、编制依据 本施工方案根据施工图和施工图中所要求的规范，并根据现场实际施工条件进行编制,主要涉及规范如下： 《气焊、手工电弧焊及气体保护焊焊缝坡口》 GB/T985 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-1998 《烟囱工程施工及验收规范》 GB 50078-2008 《大型设备吊装工程施工工艺标准》 SHT515-2003 《起重机械安全规程》 GB6067-85 《起重吊运指挥信号》 GB5082-85 3、烟囱拆除主要施工方案 本烟囱由四部分组成，从下至上依次为筒节1-2-3-4，每部分尺寸及重量如下： 长度m 直径（M） 壁厚m m 锥度 重量（含底座，法兰） 烟筒总重 筒节1 10 4.565/3.9 16 0.035 16.7+1.34+5=23.04T 筒节2 10 3.9/3.2 14 0.035 13.3+1.34+0.77=15.41T 筒节3 10 3.2 12 0.00 10.07+0.77+0.5=11.34T 筒节4 10 3.2 10 0.00 7.9+0.5+1.09=9.49T 59.28T 3...
