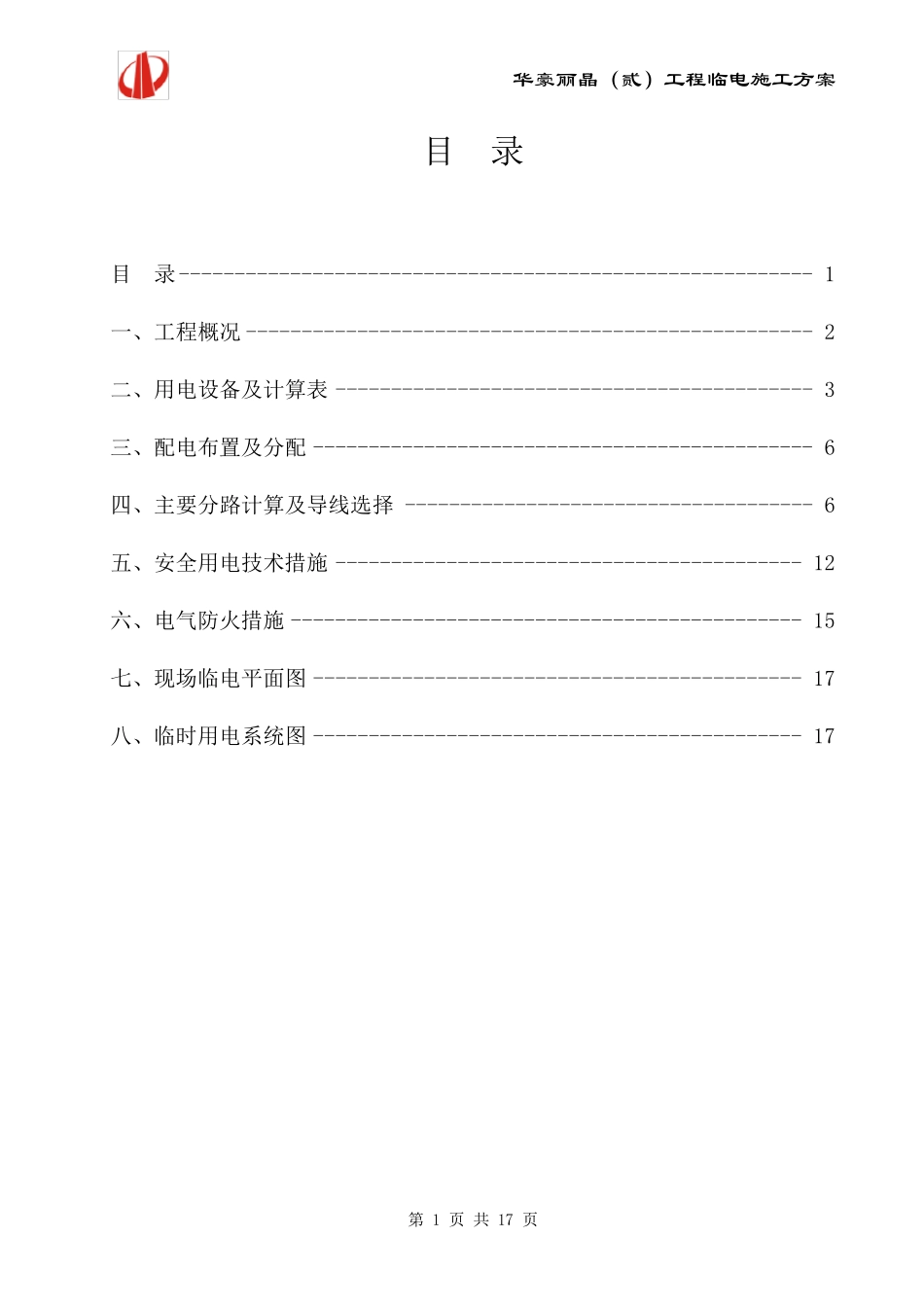

华豪丽晶（贰）工程临电施工方案 第 1 页 共 17 页 目 录 目 录 --------------------------------------------------------- 1 一、工程概况 --------------------------------------------------- 2 二、用电设备及计算表 ------------------------------------------- 3 三、配电布置及分配 --------------------------------------------- 6 四、主要分路计算及导线选择 ------------------------------------- 6 五、安全用电技术措施 ------------------------------------------ 12 六、电气防火措施 ---------------------------------------------- 15 七、现场临电平面图 -------------------------------------------- 17 八、临时用电系统图 -------------------------------------------- 17 华豪丽晶（贰）工程临电施工方案 第 2 页 共 17 页 一、工程概况 工程名称： 华豪丽晶9、10#楼 地埋位置： 西安市友谊西路与陵园北路交汇处 占地面积： 平方米 建筑面积： 约38000 平方米 建筑高度： 约97 米 栋 数： 9、10#楼 电源进线： 分四路，每路设2x（VV -4×240+1×120）电缆，埋地敷设 进线距离： 100 米 编制依据： 《施工现场临时用电安全技术规范》JGJ46-2005 总包单位： 中天建设集团有限公司第五建设公司 施工单位： 中天建设集团有限公司第五建设公司 建设单位： 陕西浩星实业有限责任公司 监理单位： 陕西建科建设监理有限责任公司 设计单位： 中国建筑西北设计研究院有限公司 华豪丽晶（贰）工程临电施工方案 第 3 页 共 17 页 二、用电设备及计算表 1、2 号配电室 序号 设备名称 规格、型号 单位 数量 单台容量 总 计 名牌容量 等效容量 P（KW） 1 塔吊 QTZ-80 台 2 44KW 55.5KW 111KW 2 人货电梯 SCD200/200k 台 2 44KW 44KW 88KW 3 砼搅拌机 JZ750 台 1 15KW 15KW 15KW 4 砂浆机 HJ200-B 台 2 4KW 4KW 8KW 5 水泵 台 2 5.5KW 5.5KW 11KW 6 空气压缩机 台 1 6KW 6KW 6KW 7 钢筋切断机 GQ40-1 台 2 3.5KW 3.5KW 7KW 8 钢筋弯曲机 GWF-40A 台 2 4KW 4KW 8KW 9 钢筋调直机 GT4-14 台 1 7.5KW 7.5KW 7.5KW 10 木工电锯 WB504A 台 2 3.5KW 3.5KW 7KW 11 木工平刨机 台 2 3 KW 3 KW 6KW 12 切割机 台 2 4KW 4KW 8KW 13 ...
