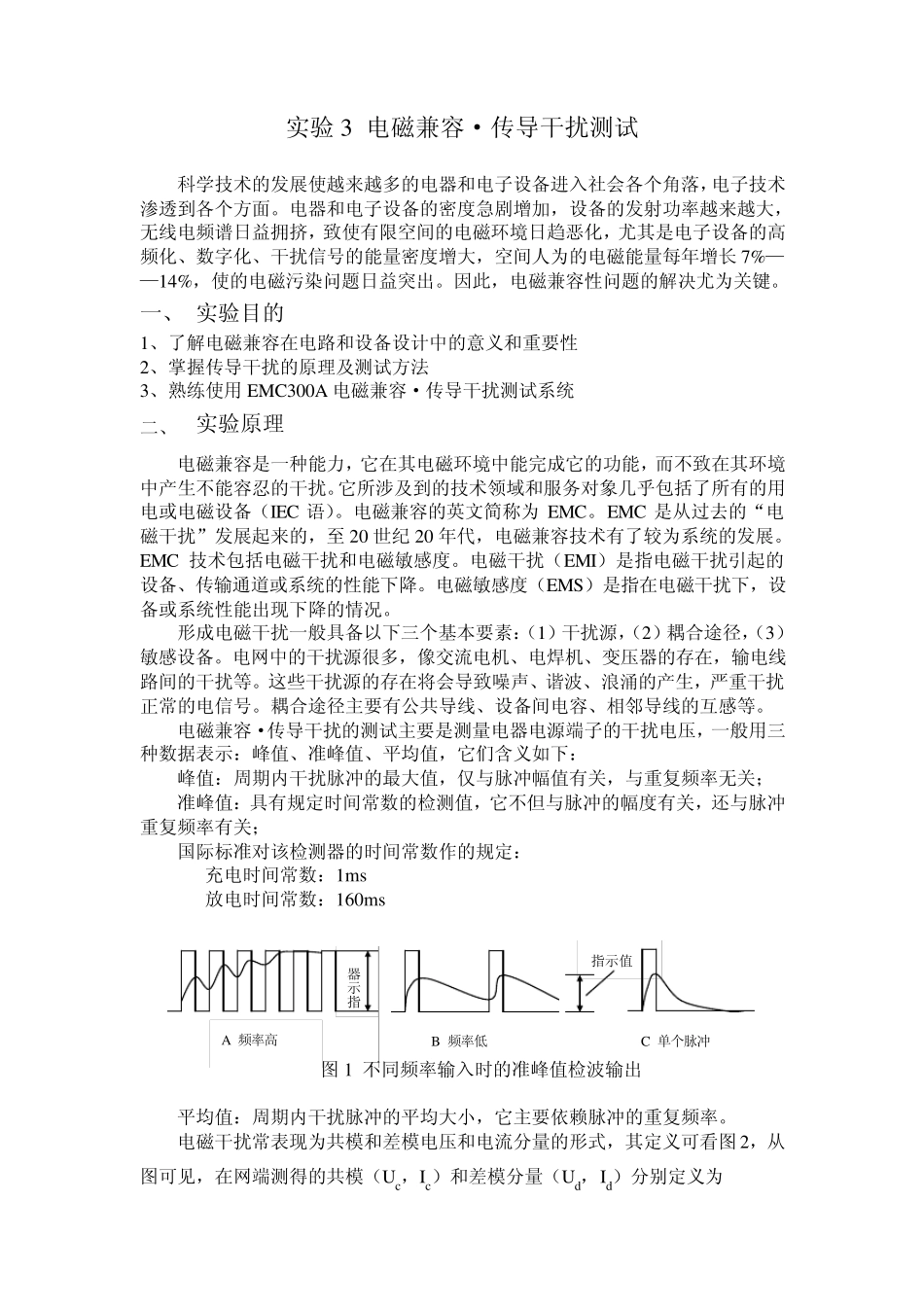

实验3 电磁兼容·传导干扰测试 科学技术的发展使越来越多的电器和电子设备进入社会各个角落,电子技术渗透到各个方面。电器和电子设备的密度急剧增加,设备的发射功率越来越大,无线电频谱日益拥挤,致使有限空间的电磁环境日趋恶化,尤其是电子设备的高频化、数字化、干扰信号的能量密度增大,空间人为的电磁能量每年增长 7%——14%,使的电磁污染问题日益突出。因此,电磁兼容性问题的解决尤为关键。 一、 实验目的 1、了解电磁兼容在电路和设备设计中的意义和重要性 2、掌握传导干扰的原理及测试方法 3、熟练使用 EMC300A 电磁兼容·传导干扰测试系统 二、 实验原理 电磁兼容是一种能力,它在其电磁环境中能完成它的功能,而不致在其环境中产生不能容忍的干扰。它所涉及到的技术领域和服务对象几乎包括了所有的用电或电磁设备(IEC 语)。电磁兼容的英文简称为 EMC。EMC 是从过去的“电磁干扰”发展起来的,至 20 世纪 20 年代,电磁兼容技术有了较为系统的发展。EMC 技术包括电磁干扰和电磁敏感度。电磁干扰(EMI)是指电磁干扰引起的设备、传输通道或系统的性能下降。电磁敏感度(EMS)是指在电磁干扰下,设备或系统性能出现下降的情况。 形成电磁干扰一般具备以下三个基本要素:(1)干扰源,(2)耦合途径,(3)敏感设备。电网中的干扰源很多,像交流电机、电焊机、变压器的存在,输电线路间的干扰等。这些干扰源的存在将会导致噪声、谐波、浪涌的产生,严重干扰正常的电信号。耦合途径主要有公共导线、设备间电容、相邻导线的互感等。 电磁兼容·传导干扰的测试主要是测量电器电源端子的干扰电压,一般用三种数据表示:峰值、准峰值、平均值,它们含义如下: 峰值:周期内干扰脉冲的最大值,仅与脉冲幅值有关,与重复频率无关; 准峰值:具有规定时间常数的检测值,它不但与脉冲的幅度有关,还与脉冲重复频率有关; 国际标准对该检测器的时间常数作的规定: 充电时间常数:1ms 放电时间常数:160ms 图 1 不同频率输入时的准峰值检波输出 平均值:周期内干扰脉冲的平均大小,它主要依赖脉冲的重复频率。 电磁干扰常表现为共模和差模电压和电流分量的形式,其定义可看图 2,从图可见,在网端测得的共模(Uc,Ic)和差模分量(Ud,Id)分别定义为 指示值 指示器 A 频率高 B 频率低 C 单个脉冲 21UUUd 及 221IIId 221UUUc 及 21IIIc 从图可见,差模电流分量在电源相线和中...
