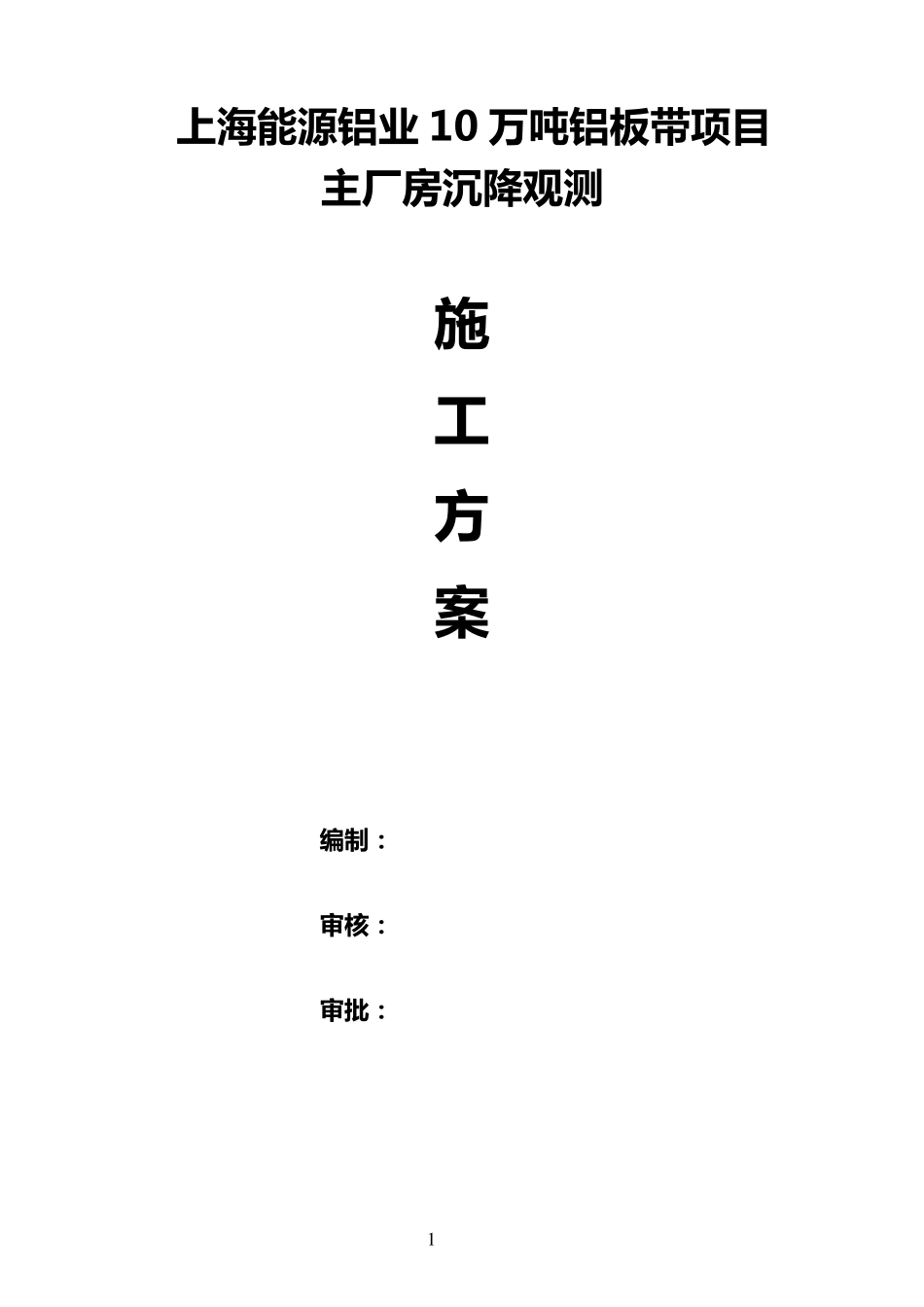

1 上 海 能 源 铝 业 10 万吨铝 板带项目 主厂房沉降观测 施 工 方 案 编制： 审核： 审批： 2 日期：2010-12-20 一、水准点的布设 主厂房的沉降观测是根据建筑物附近的水准点进行的，所以这些水准点必须坚固稳定。为了对水准点进行相互校核，防止其本身产生变化，水准点的数目应尽量不少于 3个，以组成水准网。对水准点要定期进行高程检测，以保证沉降观测成果的正确性。 在一般情况下，可以利用工程施工时使用的水准点，作为沉降观测的水准基点。如果由于施工场地的水准点离建筑物较远或条件不好，为了便于进行沉降观测和提高精度，可在建筑物附近另行埋设水准基点。为了满足沉降观测的精度要求及观测点就近的原则，主厂房共布置 4 个水准基点，分别设在 1-G 列 20 线、1-E 列 20 线、1-A 列 28 线及 2-A 列 16 线处。 二、 观测点的布置和要求 观测点的位置和数量，应根据基础的构造、荷重以及工程地质和水文地质的情况而定。工业厂房的观测点可布置在基础、柱子、承重墙及厂房转角处。观测点布置合理，就可以全面地精确地查明沉降情况。这项工作应由设计单位或施工技术部门负责确定。根据设计图纸要求，沉降观测点布置明确，并有利于进行观测和记录。 对观测点的要求如下： 1．观测点本身应牢固稳定，确保点位安全，能长期保存； 2．观测点的上部必须为突出的半球形状或有明显的突出之处，与柱身或墙身保持一定的足巨离； 3．要保证在点上能垂直置尺和良好的通视条件。 3 三、 观测点的形式与埋设 沉降观测点的形式和设置方法应根据工程性质和施工条件来确定或设计。按设计要求，观测点按图2b 布置，设于柱身0.500 处，并与预制柱预埋件焊牢。 柱身观测点的型式及设置方法如下： （1） 用钢凿在柱子±0 标高以上10~50cm 处凿洞（或在预制时留孔），将直径20mm 以上的钢筋或铆钉，制成弯钩形，平向插入洞内，再以1：2 水泥砂浆填实（图1a）。亦可采用角钢作为标志，埋设时使其与柱面成50°~60°的倾斜角（图1b）。 图1 钢筋混凝土柱观测点 （2） 将角钢的一端切成使脊背与柱面成50°~60°的倾斜角，将此端焊在埋件上（图2a）；或者将铆钉弯成钩形，将其一端焊在埋件上（图2b）。 图2 钢柱观测点 四、沉降观测的方法和一般规定 1．沉降观测的时间和次数 沉降观测的时间和次数，应根据工程性质、工程进度、地基土质情况及基础荷重增加情况等决定。 在施工期间沉降观测次数...
