主厂房钢结构制作、安装方案VIP免费

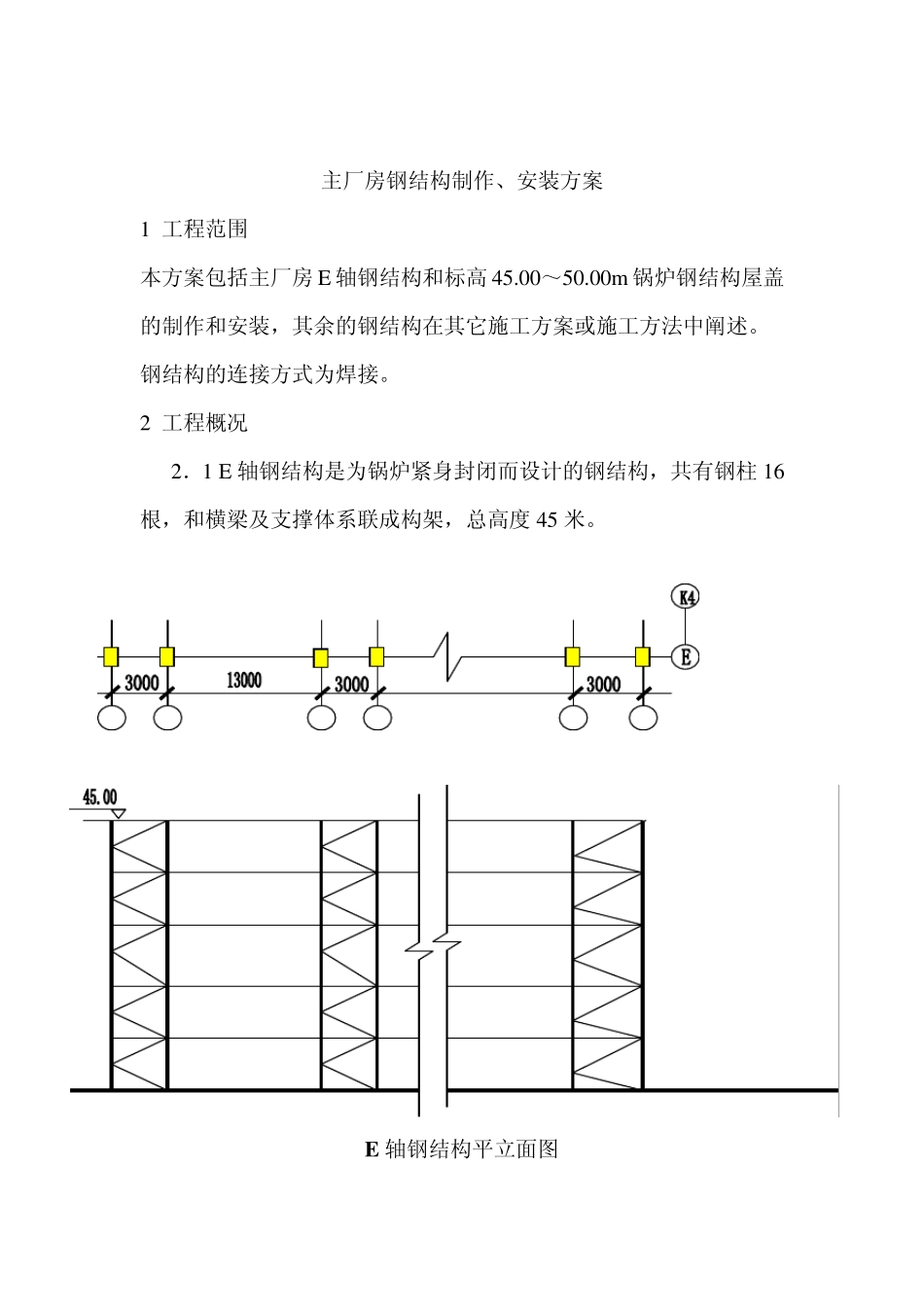

主厂房钢结构制作、安装方案 1 工程范围 本方案包括主厂房E 轴钢结构和标高 45.00～50.00m 锅炉钢结构屋盖的制作和安装，其余的钢结构在其它施工方案或施工方法中阐述。 钢结构的连接方式为焊接。 2 工程概况 2．1 E 轴钢结构是为锅炉紧身封闭而设计的钢结构，共有钢柱 16根，和横梁及支撑体系联成构架，总高度 45 米。 E 轴钢结构平立面图 2 .2 标高4 5 .0 0 ～5 0 .0 0 结构为钢框架结构组成的屋盖系统，由钢柱、钢梁、和垂直支撑、水平支撑系统组成。画图 3 钢结构的加工、制作、运输 3．1 E 轴的钢结构柱高度上分五段组片流水吊装，每段高度 9 米，在预制厂预制成片。由于吊装的需要，预制时按下图加连接钢板和临时联杆。 连接钢板 3.2 其它横梁和连接杆件均在预制厂加工好并作好编号。 3.3 锅炉屋盖系统的钢结构构件单重较小，采用分件组立安装。所有杆件、节点板均在预制厂预制好，现场组对安装。 3.4 钢结构构件从预制厂用平板车运到现场，由于构件形体不大，现场无障碍，不用采取其它措施。 3.5 钢结构构件运输时要垫好垫点，上、下垫点对齐，必要时用倒链封车。 3.6 钢结构必须经过 QC 工程师和监理工程师的质量确认后，方可运往现场。 连接钢板 10mm 4 钢结构吊装 4.1 吊装前的准备 4.1.1 吊点的选择 钢柱规格按500 工字钢考虑，每片钢结构总重为15 吨。因为构件高度小，采用一点吊装，夹角为60 度。 4.1.2 挠度验算 计算模型 q=15/2*9=80KN.m 挠度计算 ω ＝5ql4 384*EIX=5.*80.*94 /384*2.06*46470=0.07m 因为该挠度是因为自重产生的，属于弹性变形，在结构达到垂直后，该挠度会消失，所以可以认为满足要求。 4.1.3 索具选择 吊装索具用ф 20mm 钢丝绳制作，卡环选用10 吨卡环。 4.1.5 吊车选择 钢结构每段9m，加吊索4m,每段吊装高度为13m ,因此标高9000、18000、27000 钢结构选利波海尔 90 吨汽车吊，幅度小于10m,臂长41m 以上。 标高36000、45000m 钢结构选用 GRDVE-2500Q250 吨汽车吊，可以满足吊重和高度的要求。 4.1.6 其它准备 a 测量仪器和丈量器具是保证钢结构安装精度的检验工具，该工程经纬仪选用 2s级光学经纬仪，水准仪精度 3mm/km.。 b 吊装前进行复测： 吊装前 7 天提供基础验收资料； 注明轴线和标高； 进行工序交接验收； c 构件预验： 检查构件型号、数量； 检查构件有无变形，如有变形加以矫正修复； ...
