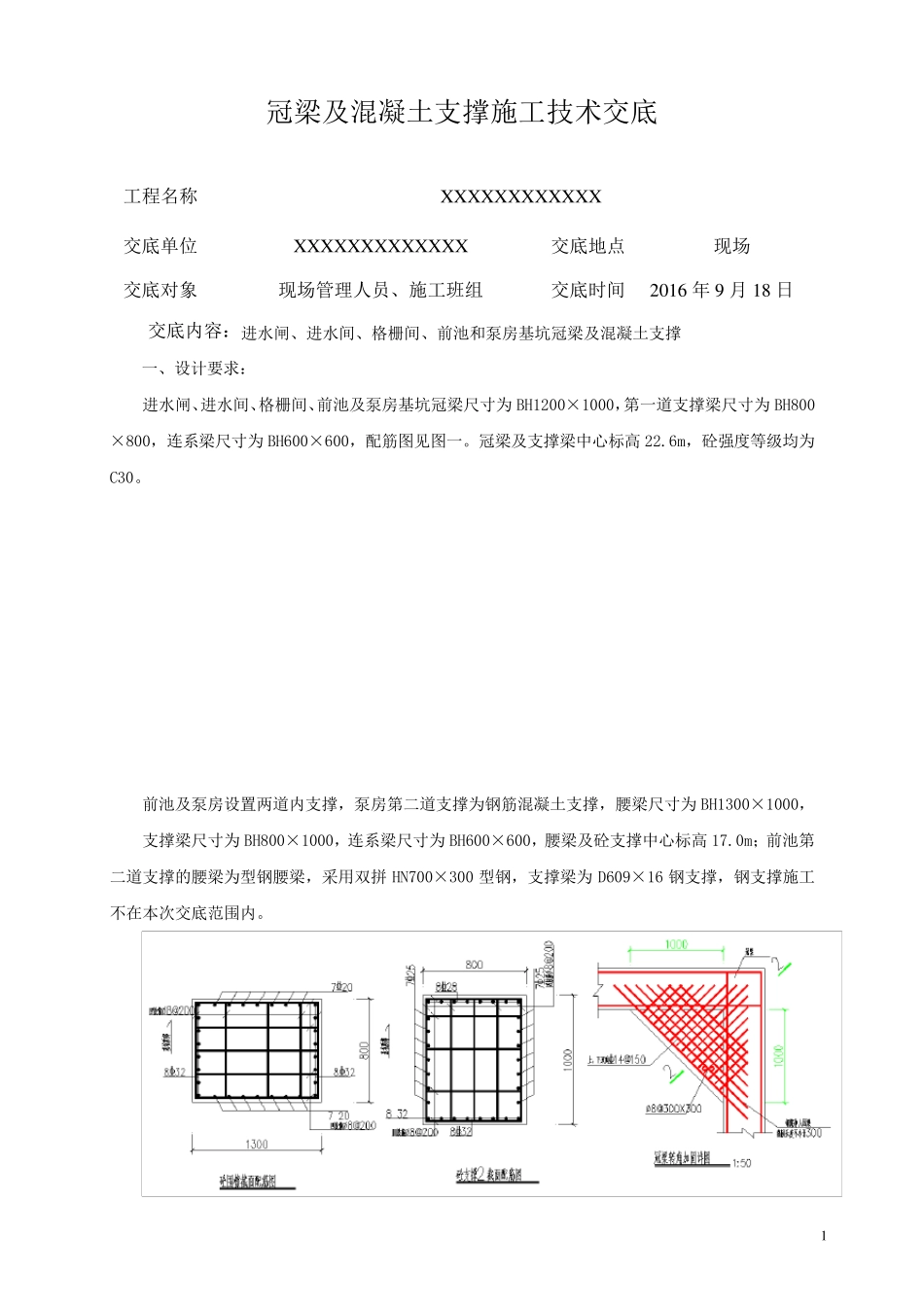

1 冠梁及混凝土支撑施工技术交底 工程名称 X X X X X X X X X X X X 交底单位 X X X X X X X X X X X X X 交底地点 现场 交底对象 现场管理人员、施工班组 交底时间 2016 年9 月18 日 交底内容：进水闸、进水间、格栅间、前池和泵房基坑冠梁及混凝土支撑 一、设计要求： 进水闸、进水间、格栅间、前池及泵房基坑冠梁尺寸为BH1200×1000，第一道支撑梁尺寸为BH800×800，连系梁尺寸为BH600×600，配筋图见图一。冠梁及支撑梁中心标高 22.6m，砼强度等级均为C30。 前池及泵房设置两道内支撑，泵房第二道支撑为钢筋混凝土支撑，腰梁尺寸为BH1300×1000， 支撑梁尺寸为BH800×1000，连系梁尺寸为BH600×600，腰梁及砼支撑中心标高 17.0m；前池第二道支撑的腰梁为型钢腰梁，采用双拼 HN700×300 型钢，支撑梁为D609×16 钢支撑，钢支撑施工不在本次交底范围内。 2 二、施工机具 挖掘机（1.2m ³）2 台、空压机2 台、钢筋调直机2 台、交流电焊机2 台、钢筋弯曲机1 台、砂轮切割机2 台、钢筋切割机1 台、风镐4 台、铁锹、红线、全站仪、白灰、铁丝、钢筋钩、带扳口的小撬棍，绑扎架。 三、材料相关标准及要求 （1）本工程砼采用商品砼，冠梁、连梁砼强度等级为C30，坍落度为180±20mm。 （2）砼自搅拌卸出后，及时运送到浇灌地点。在运输过程中，要防止砼离析，水泥浆的流失，产生初凝等现象。 （3）施工用水的准备：根据本工程现场情况，施工用水使用自来水。 （4）钢筋等材料都具备合格证、性能检测报告，并具有复验报告。 四、冠梁、连梁施工工艺 测量放线→开挖沟槽→凿桩头、桩头清理→浇筑冠梁、连梁底部垫层→绑扎冠梁、支撑梁钢筋→立模板→砼浇注→拆模养护 五、主要工序施工方法 （一）测量放线 1、根据甲方提供坐标基准点、总平面布置图、围护工程施工图。按图放出冠梁位控制线，设立临时控制桩，做好建（构）筑物工程测量复核单，提请甲方及监理验收。 2、根据基线和施工图纸，用全站仪施放冠梁、连梁沟槽的边线。 3、钢筋混凝土支撑施工时支撑轴线偏移应≦20mm，支撑截面尺寸偏差在+15mm/-10mm 内。 （二）开挖沟槽 根据已知点的高程控制沟槽开挖深度，人工配合机械挖至设计标高，防止少挖或超挖。沟槽开挖宽度为2500m m ，并清除地下障碍物，开挖沟槽土体应及时处理，以保证冠梁、连梁的正常施工。 （三）凿桩头、桩头清理 进水箱涵桩头凿除采用机械结合人...
