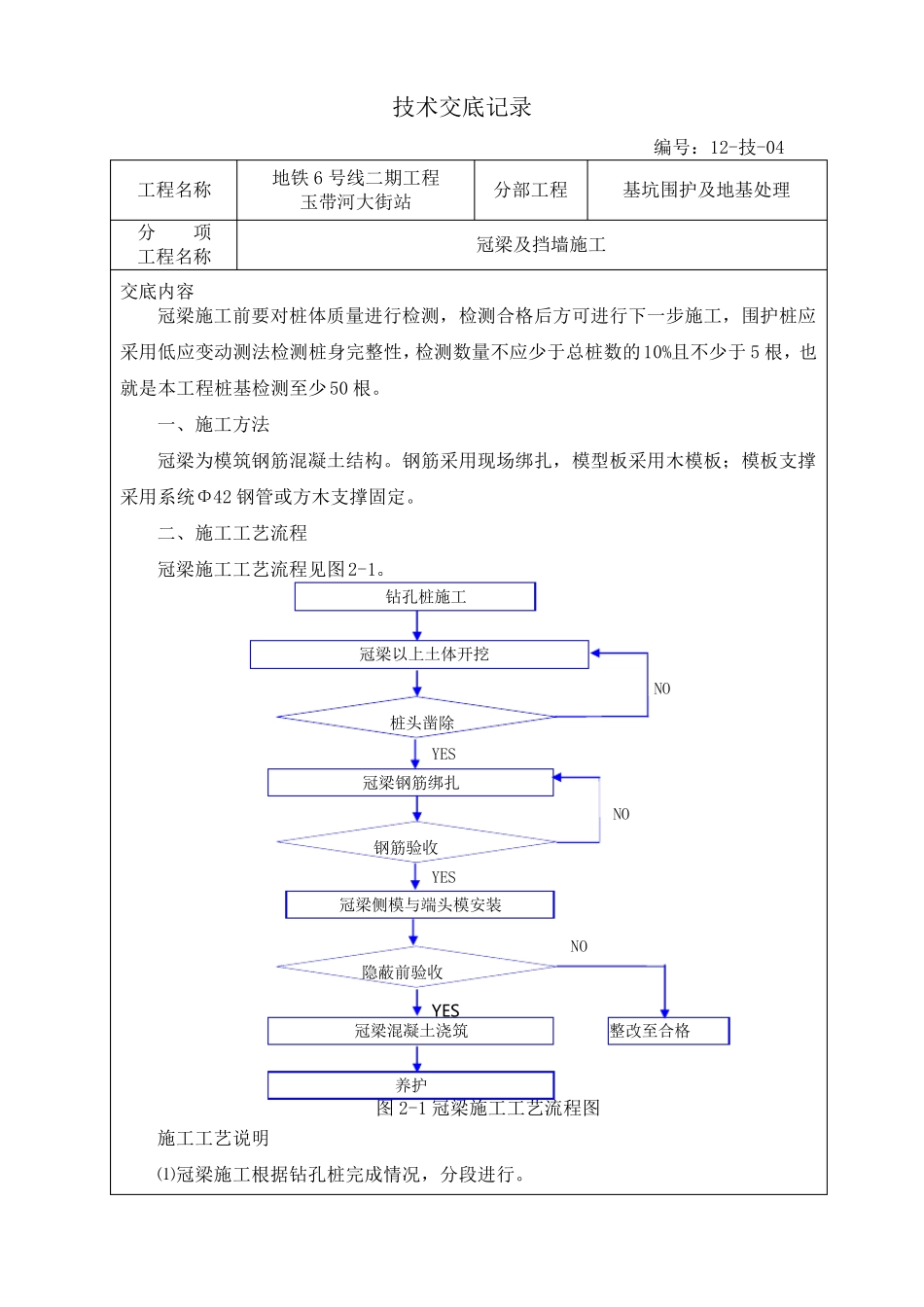

技术交底记录 编号：12-技-04 工程名称 地铁6 号线二期工程 玉带河大街站 分部工程 基坑围护及地基处理 分 项 工程名称 冠梁及挡墙施工 交底内容 冠梁施工前要对桩体质量进行检测，检测合格后方可进行下一步施工，围护桩应采用低应变动测法检测桩身完整性，检测数量不应少于总桩数的10%且不少于5 根，也就是本工程桩基检测至少50 根。 一、施工方法 冠梁为模筑钢筋混凝土结构。钢筋采用现场绑扎，模型板采用木模板；模板支撑采用系统Φ42 钢管或方木支撑固定。 二、施工工艺流程 冠梁施工工艺流程见图2-1。 图 2-1 冠梁施工工艺流程图 施工工艺说明 ⑴冠梁施工根据钻孔桩完成情况，分段进行。 NO YES YES 冠梁以上土体开挖 桩头凿除 YES 冠梁钢筋绑扎 NO 钢筋验收 冠梁侧模与端头模安装 隐蔽前验收 冠梁混凝土浇筑 整改至合格 养护 钻孔桩施工 NO ⑵冠梁分段施工，相连两段采用凿毛处理。关侧模与端头模，预留的钢筋搭接接头伸出端头模。接头采用扎丝绑扎，搭接接头长度为35d，相邻两接头间错开布置，相邻两接头最小间距不小于50d。采用编织袋填塞孔隙，砼初凝后取出编织袋。 ⑶准确放出冠梁底标高或顶标高，清除桩顶浮浆，人工借助风镐凿除冠梁结构范围内的桩顶混凝土，用高压水冲洗干净后绑扎钢筋。 ⑷冠梁一次浇筑至设计标高。 ⑸冠梁混凝土采用商品混凝土。 ⑹混凝土开始养护温度不低于2℃，当混凝土强度达到设计强度的30％（临界强度）以前不得受冻。养护期不得出现负温，混凝土表面温度与外界温度差不得大于20℃模板及保温层在混凝土温度冷却到5℃后方可拆除，混凝土表面温度与外界温度差不得大于20℃。 冠梁钢筋配筋设计 图2-2 冠梁配筋图 冠梁混凝土为C30，冠梁钢筋的净保护层为35mm，冠梁高程不一致处，应将冠梁主筋锚入邻近围护桩内，锚固长度为26d。冠梁施工前，需将钻孔灌注桩顶部浮浆混凝土凿除、 清洗至桩顶设计标高。 1、 钢筋焊 接要 求 冠梁主筋采用搭接焊 ,单 面焊 1 0 d ，在分段施工及冠梁变 断 面时 ，要 预留足 够 钢筋搭 接 长 度 和 锚 固 长 度 ， 且 在 35d区 段 范 围 内 的 钢 筋 搭 接 面 积 不 大 于 钢 筋 总 面 积 的 50%,焊 接 钢 筋 时 HPB235 级 钢 筋 、 HRB335 级 钢 筋 采 用 E43 系 列 型 焊 条 , HRB400 用 E50 系列 型 焊 条 ， 钢 筋 焊 接 须 先 作 焊...
