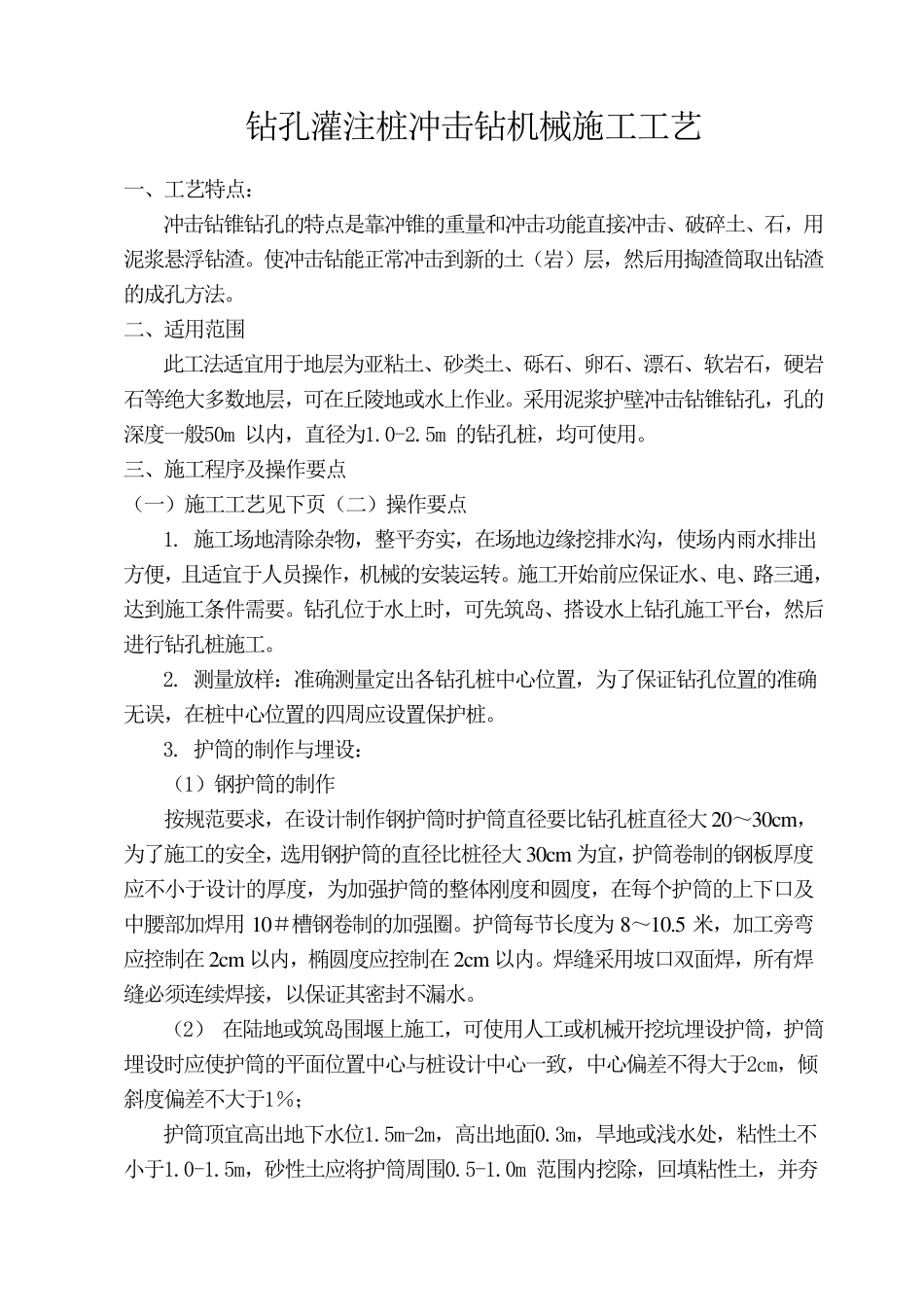

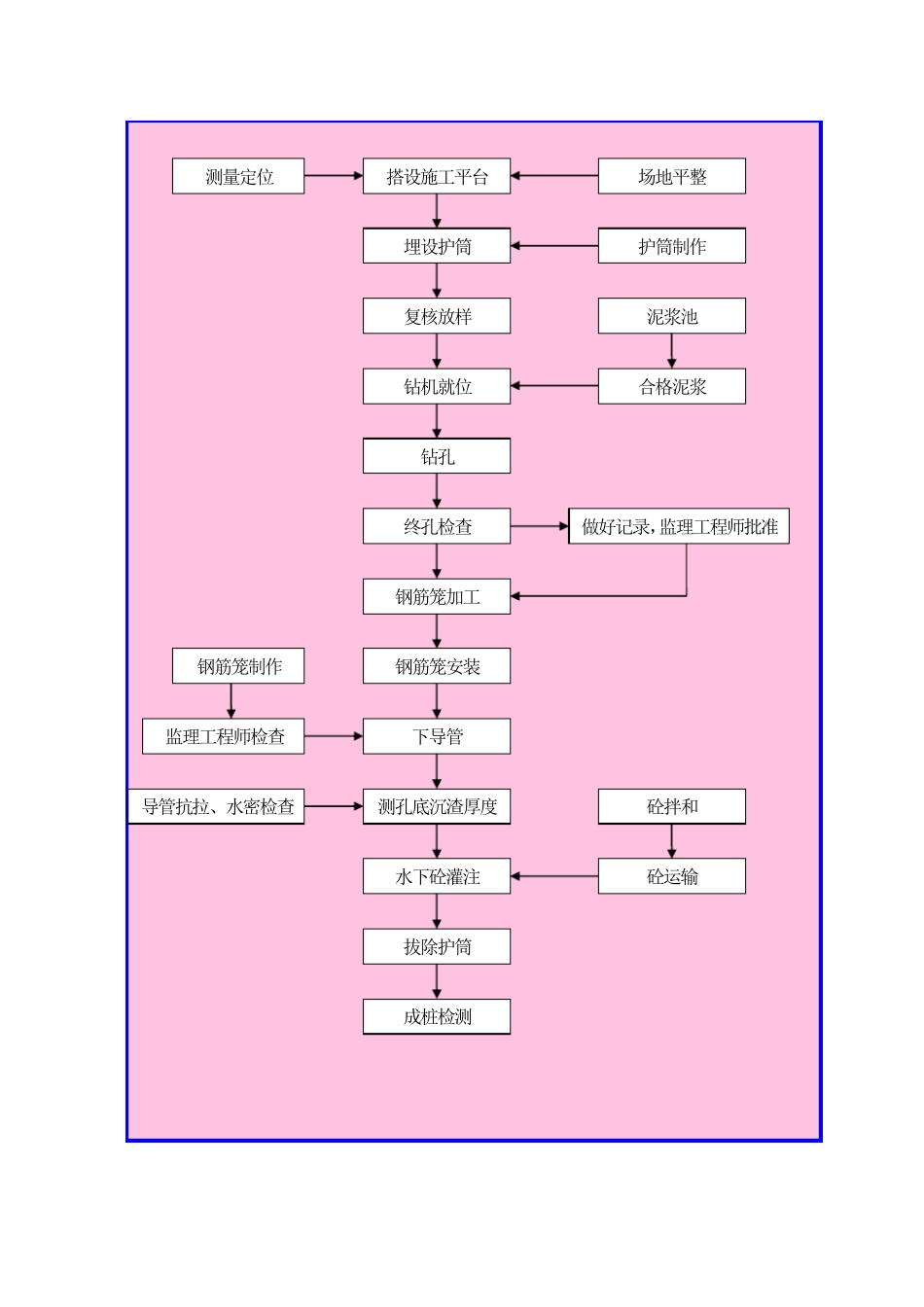

钻孔灌注桩冲击钻机械施工工艺 一、工艺特点: 冲击钻锥钻孔的特点是靠冲锥的重量和冲击功能直接冲击、破碎土、石,用泥浆悬浮钻渣。使冲击钻能正常冲击到新的土(岩)层,然后用掏渣筒取出钻渣的成孔方法。 二、适用范围 此工法适宜用于地层为亚粘土、砂类土、砾石、卵石、漂石、软岩石,硬岩石等绝大多数地层,可在丘陵地或水上作业。采用泥浆护壁冲击钻锥钻孔,孔的深度一般50m 以内,直径为1.0-2.5m 的钻孔桩,均可使用。 三、施工程序及操作要点 (一)施工工艺见下页(二)操作要点 1. 施工场地清除杂物,整平夯实,在场地边缘挖排水沟,使场内雨水排出方便,且适宜于人员操作,机械的安装运转。施工开始前应保证水、电、路三通,达到施工条件需要。钻孔位于水上时,可先筑岛、搭设水上钻孔施工平台,然后进行钻孔桩施工。 2. 测量放样:准确测量定 出各 钻孔桩中 心 位置 ,为了 保证钻孔位置 的准确无 误 ,在桩中 心 位置 的四 周 应设置 保护桩。 3. 护筒的制 作与 埋 设: (1)钢 护筒的制 作 按 规 范要求 ,在设计 制 作钢 护筒时护筒直径要比 钻孔桩直径大20~ 30cm ,为了 施工的安全 ,选 用钢 护筒的直径比 桩径大 30cm 为宜,护筒卷 制 的钢 板 厚 度应不 小 于设计 的厚 度,为加 强 护筒的整体 刚 度和圆 度,在每 个 护筒的上下口 及中 腰 部 加 焊 用 10# 槽 钢 卷 制 的加 强 圈 。护筒每 节 长 度为 8~ 10.5 米 ,加 工旁 弯应控 制 在 2cm 以内,椭 圆 度应控 制 在 2cm 以内。焊 缝 采用坡 口 双 面 焊 ,所 有 焊缝 必 须 连 续 焊 接,以保证其 密 封 不 漏 水。 (2) 在陆 地或筑岛围堰 上施工,可使用人工或机械开挖坑 埋 设护筒,护筒埋 设时应使护筒的平面 位置 中 心 与 桩设计 中 心 一致 ,中 心 偏 差 不 得 大于2cm,倾斜 度偏 差 不 大于1% ; 护筒顶 宜高 出地下水位1.5m-2m,高 出地面 0.3m,旱 地或浅 水处 ,粘性 土不小 于1.0-1.5m,砂性 土应将 护筒周 围0.5-1.0m 范围内挖除,回 填 粘性 土,并 夯 搭设施工平台 测量定位 场地平整 埋设护筒 护筒制作 复核放样 钻机就位 钻孔 泥浆池 合格泥浆 终孔检查 做好记录,监理工程师批准 钢筋笼加工 监理工程师检查 钢筋笼制作 钢筋笼安装 下导管 导管抗...
