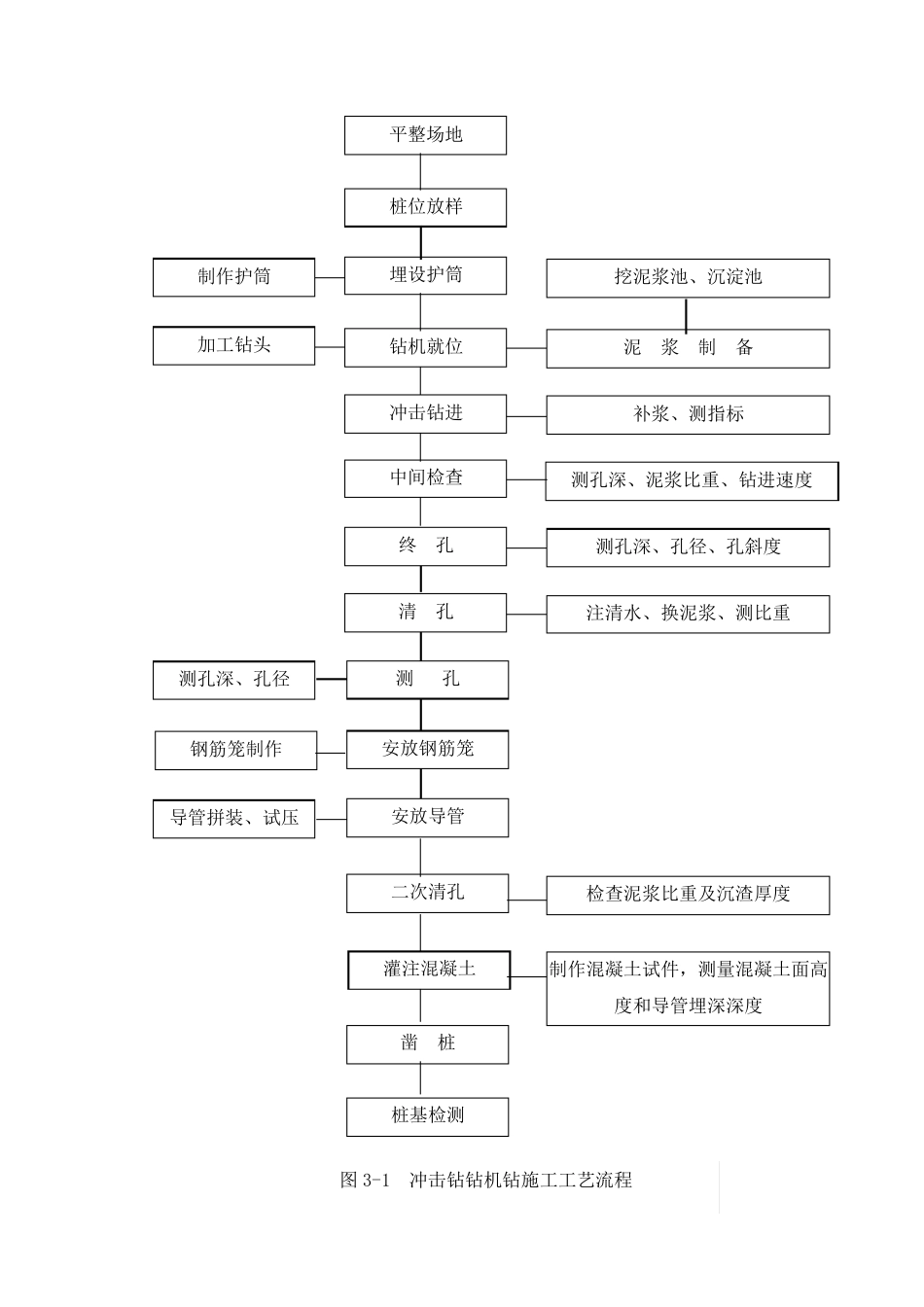

冲 击 钻 钻 孔 施 工 技 术 交 底 一 、 编 制 依 据 《 客 货 共 线 铁 路 桥 涵 工 程 施 工 技 术 指 南 》 TZ 203－ 2008 《 铁 路 桥 涵 工 程 施 工 质 量 验 收 标 准 》 (TB10415-2003) 《 铁 路 桥 涵 工 程 施 工 安 全 技 术 规 程 》 TB10303-2009 二 、 适 用 范 围 适 用 于 大 中 桥 桥 梁 桩 基 础 冲 击 钻 钻 孔 施 工 。 三 、 交 底 内 容 1、 施 工 准 备 (1)熟 悉 图 纸 ， 收 集 地 形 、 地 质 、 水 文 资 料 ， 核 对 现 场 施 工 情 况 。 (2)进 行 场 地 踏 勘 ， 对 既 有 架 空 电 线 、 地 下 电 缆 、 给 排 水 管 道 等 设 施 ， 如 果妨 碍 施 工 或 对 安 全 操 作 有 影 响 ， 应 采 取 清 楚 、 改 移 、 保 护 等 措 施 妥 善 处 理 。 (3)测 定 桩 位 ， 加 设 护 桩 。 测 量 地 面 及 护 筒 高 程 ， 确 定 钻 孔 深 度 。 (4)平 整 场 地 ， 清 除 杂物， 更换软土， 夯填密实。 根据 施 工 组织设 计， 合理安 排 泥浆池、 沉淀池的位 置。 (5)钻 孔 场 地 在浅水 时， 宜采 用 筑岛法。 岛顶面 通常高 出施 工 水 位0.75～1.0m。 筑岛面 积按钻 孔 方法、 设 备 大 小等 决定 。 当位 于 深 水 时， 可插打临时桩 搭设 固定 工 作 平 台。 工 作 平 台必须坚固稳定 ， 能承受施 工 作 业时所有 静、 活荷载，同时还应 考虑施 工 设 备 能安 全 进 、 出场 。 ⑹架 设 电 力线 路 。 配备 合适 的变压器或 柴油机。 2、 工 艺流程 冲 击 钻 钻 孔 施 工 工 艺流程 如 图 3-1 所示 3、 施 工 工 艺 (1) 埋设 护 筒 ①钻 孔 前设 置坚固、 不漏水 的孔 口护 筒 。 护 筒 一 般用 4～８mm 厚的钢板加 工制 成， 护 筒 内 径比桩 径大 40cm， 保 证护 筒 呈圆筒 状且不变形 。 ②护 筒 中 心竖直线 应 与桩 中 心线 重合， 偏差不得超过 50mm， 竖直线 倾斜不大 于 l%。 ③旱地 、 筑岛处 护 筒 可采 用 挖坑埋设 法， 护 筒 底 部和四周所填粘质 土必须分 平整场地 凿 桩 桩...
