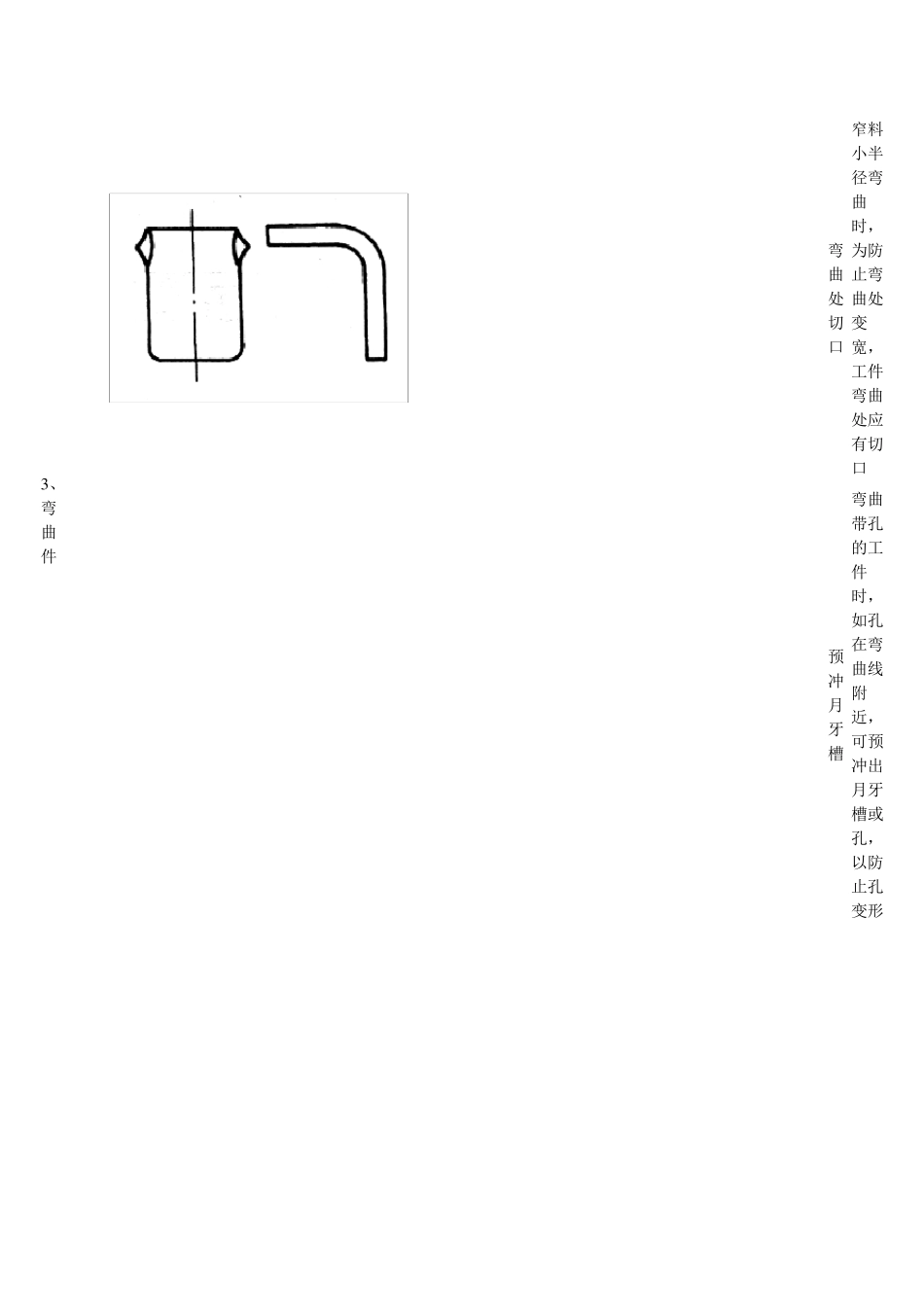

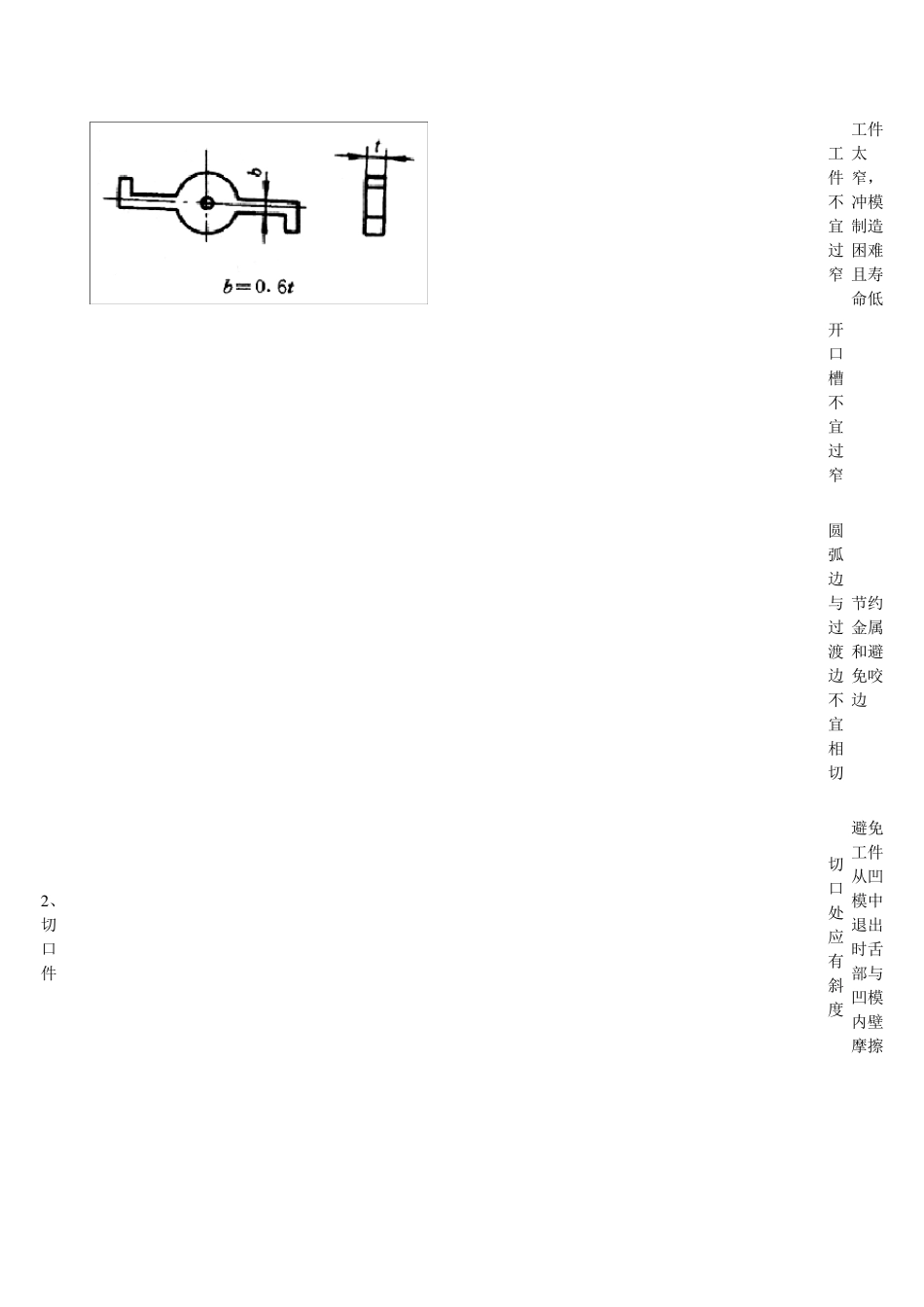

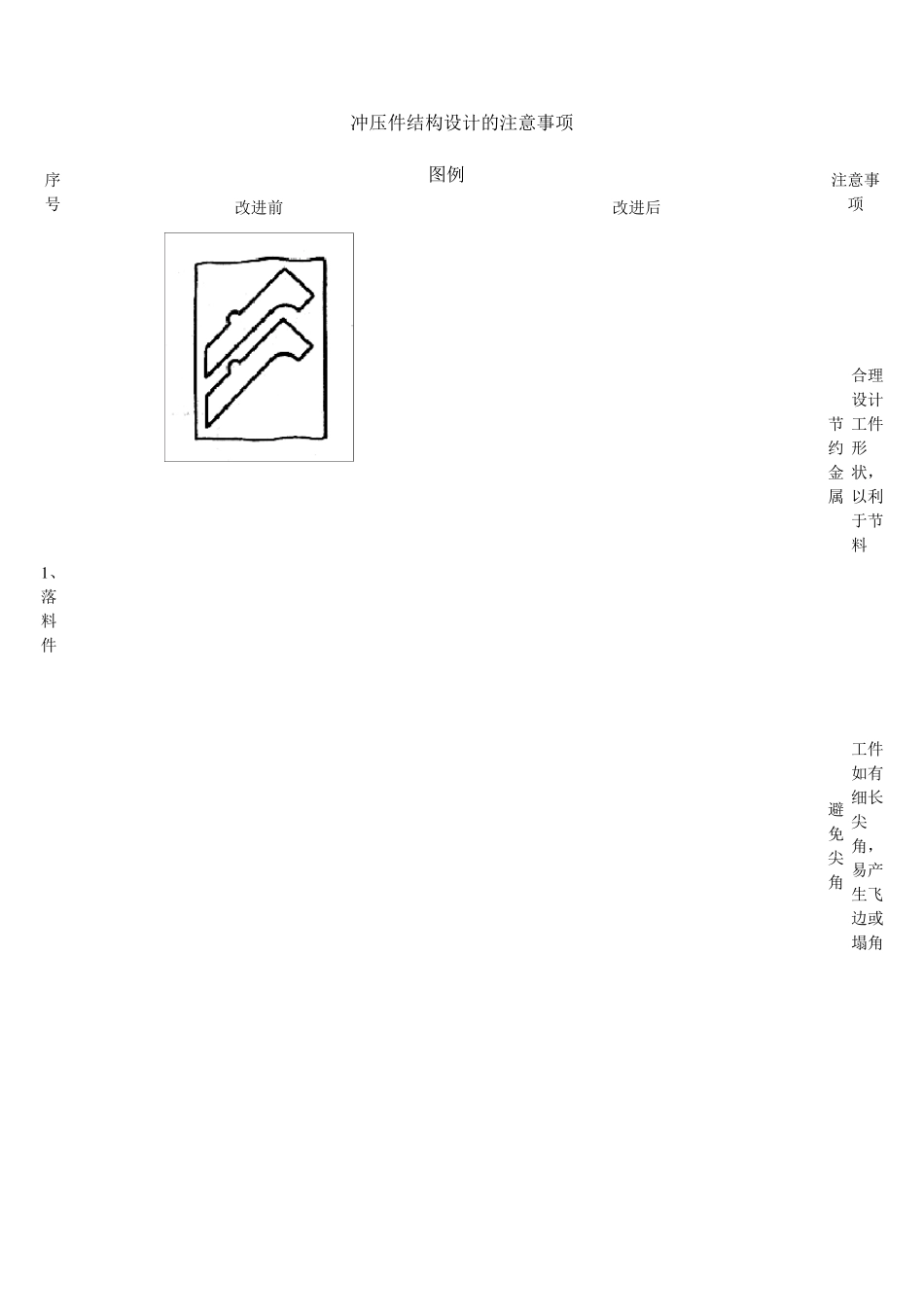

冲压件结构设计的注意事项 序号 图例 注意事项 改进前 改进后 1、落料件 节约金属 合理设计工件形状，以利于节料 避免尖角 工件如有细长尖角，易产生飞边或塌角 工件不宜过窄 工件太窄，冲模制造困难且寿命低 开口槽不宜过窄 圆弧边与过渡边不宜相切 节约金属和避免咬边 2、切口件 切口处应有斜度 避免工件从凹模中退出时舌部与凹模内壁摩擦 3、弯曲件 弯曲处切口 窄料小半径弯曲时，为防止弯曲处变宽，工件弯曲处应有切口 预冲月牙槽 弯曲带孔的工件时，如孔在弯曲线附近，可预冲出月牙槽或孔，以防止孔变形 预冲防裂槽 在局部弯曲时，预冲防裂槽或外移弯曲线，以免交界处撕裂 形状尽量对称 弯曲件形状尽量对称，否则工件受力不均，不易达到预定尺寸 弯曲部分压筋 可增加工件刚度，减小回弹 坯料形状简单 工件外形利于简化展开料形状 弯曲部分进行预切 防止弯曲部分起皱 增加支承孔刚度 为保证弯曲后支承孔同轴，在弯曲时翻出短边 4 、拉深件 形状尽量简单并对称 圆筒形、锥形、球形、非回转体、空间曲面，成形难度依次增加 法兰边宽度应 一致 拉伸困难，需增加工序，金属消耗大 法兰边直径过大 拉伸困难 5 、起伏件 压肋应与零件外形相近或对称 压肋与零件外形相近 压肋应对称 6 、组合冲压件 以冲压件代替锻件 制造简单、精度高
