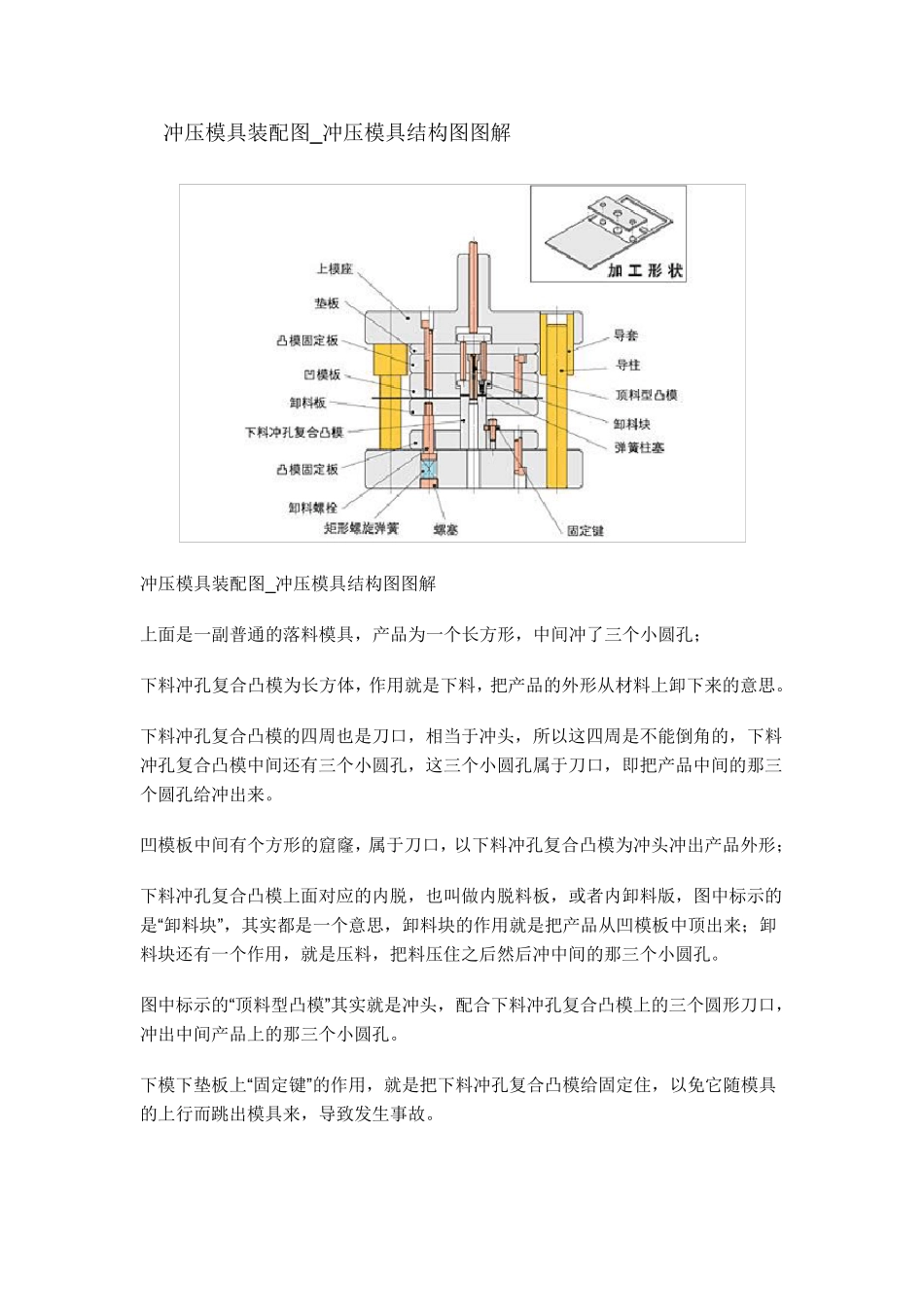

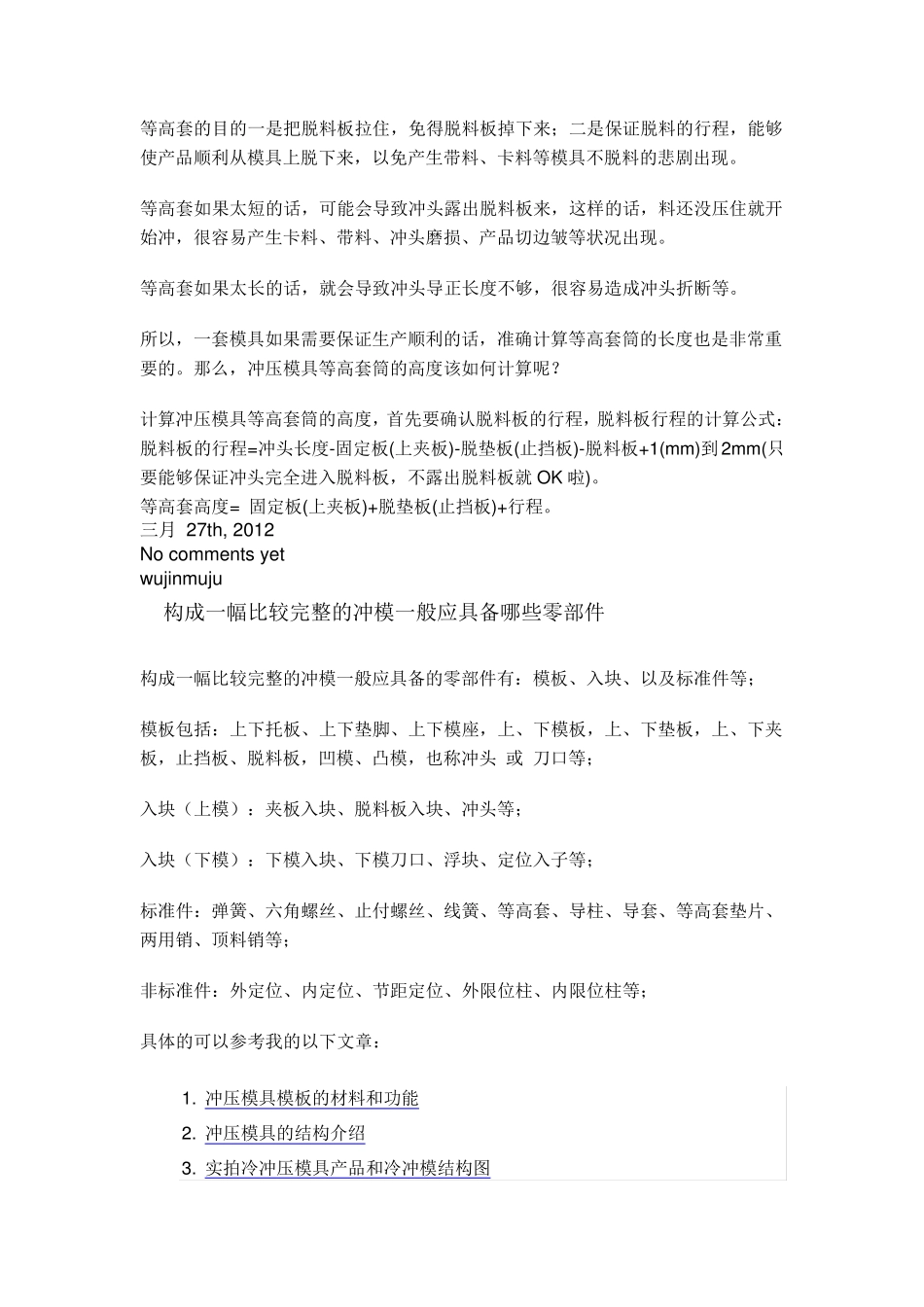

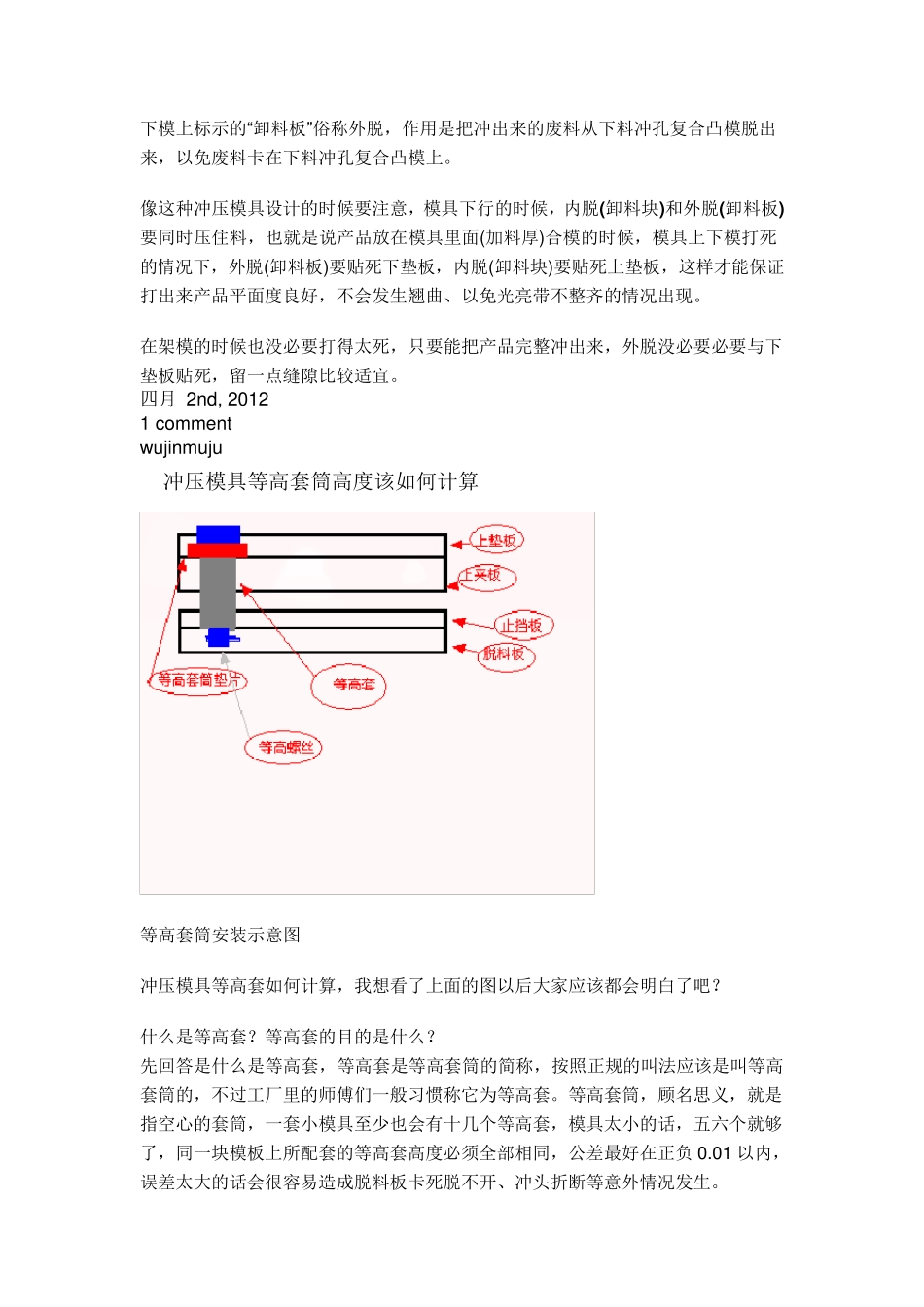

冲压模具装配图_ 冲压模具结构图图解 冲压模具装配图_ 冲压模具结构图图解 上面是一副普通的落料模具，产品为一个长方形，中间冲了三个小圆孔； 下料冲孔复合凸模为长方体，作用就是下料，把产品的外形从材料上卸下来的意思。 下料冲孔复合凸模的四周也是刀口，相当于冲头，所以这四周是不能倒角的，下料冲孔复合凸模中间还有三个小圆孔，这三个小圆孔属于刀口，即把产品中间的那三个圆孔给冲出来。 凹模板中间有个方形的窟窿，属于刀口，以下料冲孔复合凸模为冲头冲出产品外形； 下料冲孔复合凸模上面对应的内脱，也叫做内脱料板，或者内卸料版，图中标示的是“卸料块”，其实都是一个意思，卸料块的作用就是把产品从凹模板中顶出来；卸料块还有一个作用，就是压料，把料压住之后然后冲中间的那三个小圆孔。 图中标示的“顶料型凸模”其实就是冲头，配合下料冲孔复合凸模上的三个圆形刀口，冲出中间产品上的那三个小圆孔。 下模下垫板上“固定键”的作用，就是把下料冲孔复合凸模给固定住，以免它随模具的上行而跳出模具来，导致发生事故。 下模上标示的“卸料板”俗称外脱，作用是把冲出来的废料从下料冲孔复合凸模脱出来，以免废料卡在下料冲孔复合凸模上。 像这种冲压模具设计的时候要注意，模具下行的时候，内脱(卸料块)和外脱(卸料板)要同时压住料，也就是说产品放在模具里面(加料厚)合模的时候，模具上下模打死的情况下，外脱(卸料板)要贴死下垫板，内脱(卸料块)要贴死上垫板，这样才能保证打出来产品平面度良好，不会发生翘曲、以免光亮带不整齐的情况出现。 在架模的时候也没必要打得太死，只要能把产品完整冲出来，外脱没必要必要与下垫板贴死，留一点缝隙比较适宜。 四月 2nd, 2012 1 comment w ujinmuju 冲压模具等高套筒高度该如何计算 等高套筒安装示意图 冲压模具等高套如何计算，我想看了上面的图以后大家应该都会明白了吧？ 什么是等高套？等高套的目的是什么？ 先回答是什么是等高套，等高套是等高套筒的简称，按照正规的叫法应该是叫等高套筒的，不过工厂里的师傅们一般习惯称它为等高套。等高套筒，顾名思义，就是指空心的套筒，一套小模具至少也会有十几个等高套，模具太小的话，五六个就够了，同一块模板上所配套的等高套高度必须全部相同，公差最好在正负 0.01 以内，误差太大的话会很容易造成脱料板卡死脱不开、冲头折断等意外情况发生。 等高套的目的一是把脱料板拉住，免得脱料板掉下来；二...
