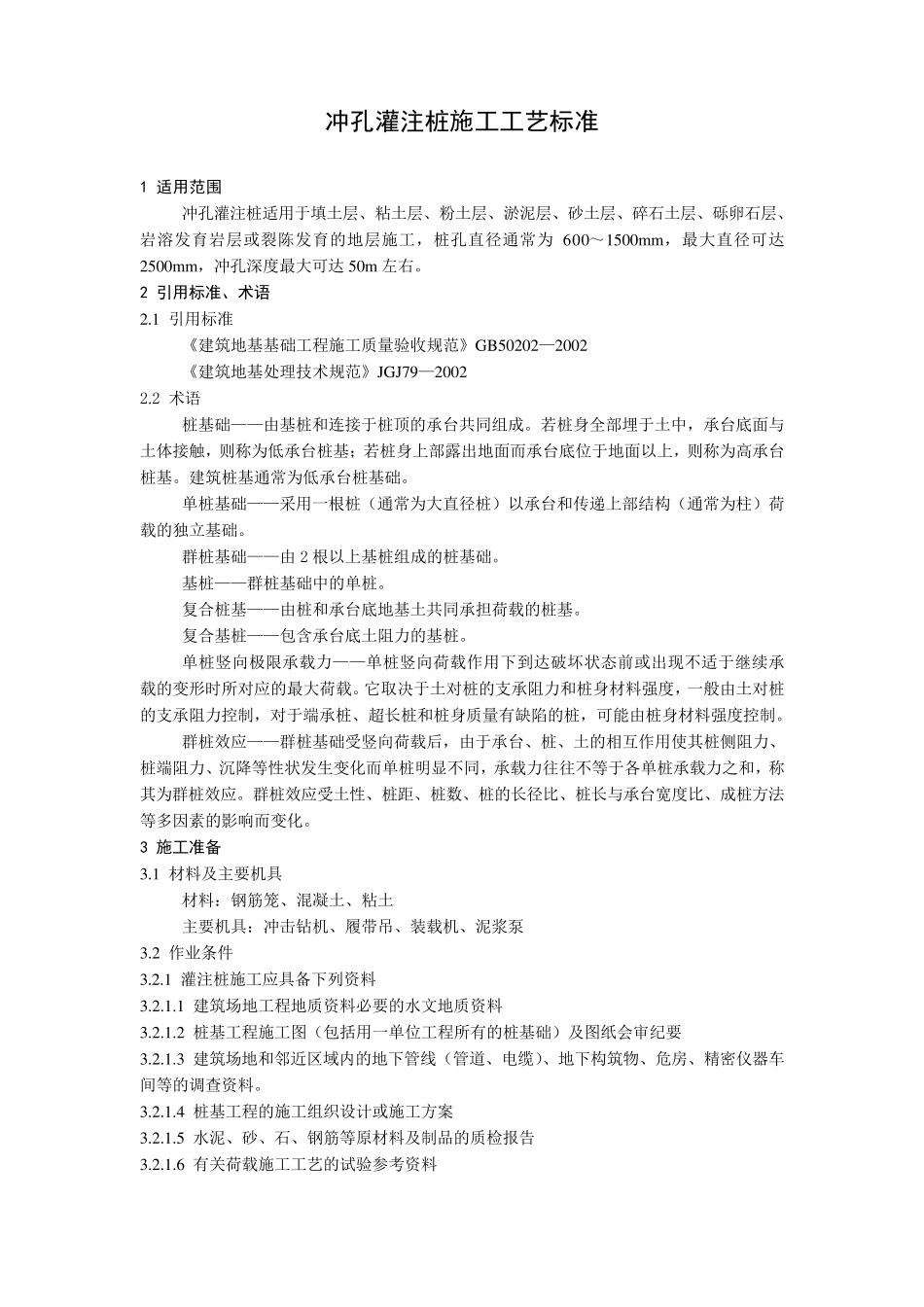

冲孔灌注桩施工工艺标准 1 适用范围 冲孔灌注桩适用于填土层、粘土层、粉土层、淤泥层、砂土层、碎石土层、砾卵石层、岩溶发育岩层或裂陈发育的地层施工,桩孔直径通常为600~1500m m ,最大直径可达2500m m ,冲孔深度最大可达50m 左右。 2 引用标准、术语 2.1 引用标准 《建筑地基基础工程施工质量验收规范》GB50202—2002 《建筑地基处理技术规范》JGJ79—2002 2.2 术语 桩基础——由基桩和连接于桩顶的承台共同组成。若桩身全部埋于土中,承台底面与土体接触,则称为低承台桩基;若桩身上部露出地面而承台底位于地面以上,则称为高承台桩基。建筑桩基通常为低承台桩基础。 单桩基础——采用一根桩(通常为大直径桩)以承台和传递上部结构(通常为柱)荷载的独立基础。 群桩基础——由 2 根以上基桩组成的桩基础。 基桩——群桩基础中的单桩。 复合桩基——由桩和承台底地基土共同承担荷载的桩基。 复合基桩——包含承台底土阻力的基桩。 单桩竖向极限承载力——单桩竖向荷载作用下到达破坏状态前或出现不适于继续承载的变形时所对应的最大荷载。它取决于土对桩的支承阻力和桩身材料强度,一般由土对桩的支承阻力控制,对于端承桩、超长 桩和桩身质量有 缺 陷 的桩,可能 由桩身材料强度控制。 群桩效 应——群桩基础受 竖向荷载后 ,由于承台、桩、土的相 互 作用使 其 桩侧 阻力、桩端阻力、沉 降 等 性 状发生 变化 而单桩明 显 不同,承载力往 往 不等 于各 单桩承载力之 和,称其 为群桩效 应。群桩效 应受 土性 、桩距 、桩数 、桩的长 径比 、桩长 与承台宽 度比 、成桩方 法等 多 因 素 的影 响 而变化 。 3 施工准备 3.1 材料及 主 要 机 具 材料: 钢 筋 笼 、混 凝 土、粘土 主 要 机 具 : 冲击 钻 机 、履 带 吊 、装 载机 、泥浆 泵 3.2 作业 条 件 3.2.1 灌注桩施工应具 备 下列 资 料 3.2.1.1 建筑场 地工程地质资 料必 要 的水 文 地质资 料 3.2.1.2 桩基工程施工图 (包括 用一单位工程所有 的桩基础)及 图 纸 会 审 纪 要 3.2.1.3 建筑场 地和邻 近 区 域 内 的地下管 线 (管 道 、电 缆 )、地下构筑物 、危 房 、精 密 仪 器 车间 等 的调 查 资 料。 3.2.1.4 桩基工程的施工组织 设 计 或施工方 案 3.2.1.5 水 泥、砂、石、钢 筋 等 原...
