冷却塔填料施工方案VIP免费

冷却塔填料施工方案_第1页
1/10
冷却塔填料施工方案_第2页
2/10
冷却塔填料施工方案_第3页
3/10

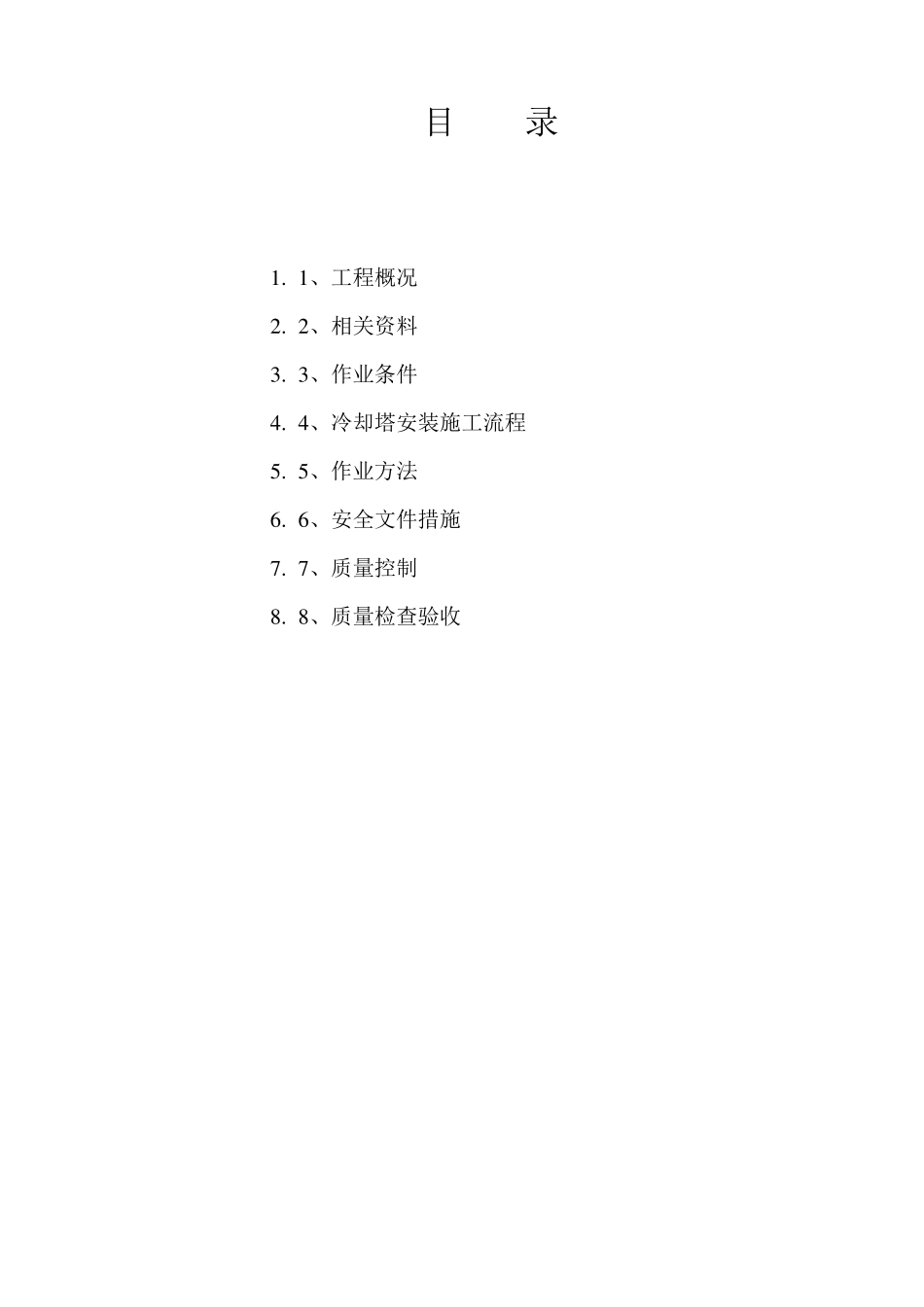

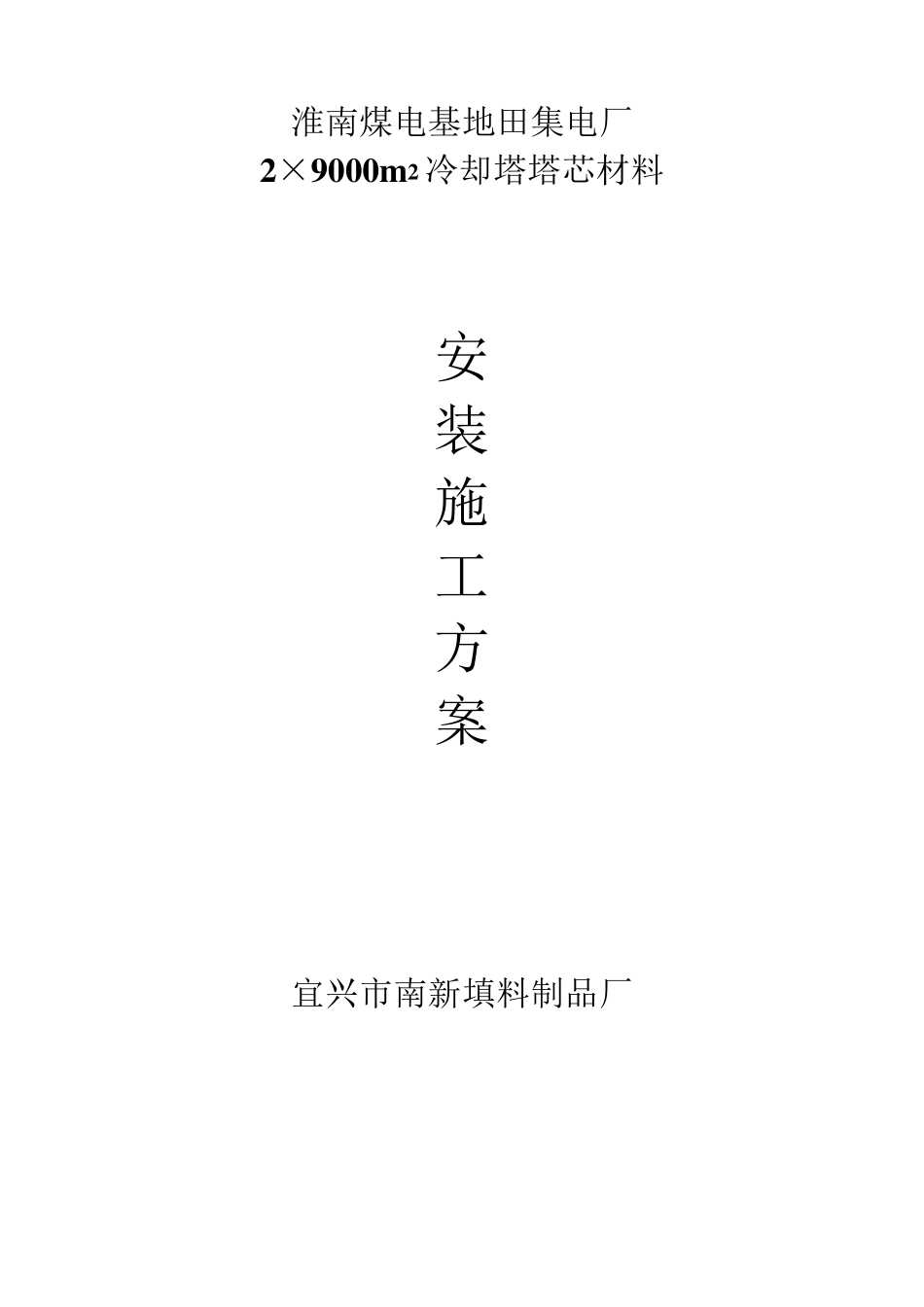

淮南煤电基地田集电厂 2×9000m 2 冷却塔塔芯材料 安 装 施 工 方 案 宜兴市南新填料制品厂 编制: 审核: 批准: 日期: 目 录 1 . 1 、工程概况 2 . 2 、相关资料 3 . 3 、作业条件 4 . 4 、冷却塔安装施工流程 5 . 5 、作业方法 6 . 6 、安全文件措施 7 . 7 、质量控制 8 . 8 、质量检查验收 1、工程概况: 淮南煤电基地田集电厂新建工程2×9000m 2 冷却塔,其塔内淋水装置是实现循环水冷却的关键部件,它由淋水填料、配水管、喷溅装置、除水器、十字导风墙等部分组成,分内外配水系统。本厂主要供材及安装工作量(单座塔数量): 9. 淋水填料 9300 立方米。 10. TP-Ⅱ型喷溅装置 8450 套。 11. 除水器 8600 平方米 12. 配水管 8370 米 13. 十字导风墙 216 块 2、相关资料 2.1 9000 m 2 自然通风冷却塔安装图。 2.2 淋水填料检验报告 2.3 配水管检验报告 2.4 喷溅装置检验报告 2.5 除水器检验报告 2.6 玻璃钢平板检验报告 3、作业条件 3.1 人员组织 项目经理 队长 安监员 质检员 工人 1 名 1 名 1 名 1 名 36 人 储兴强 邵永军 储孟中 张中华 3.2 机具用量计划及使用要求 调压器 1 台 电钻 1 把 切割机 1 台 麻索绳φ20 60m 单片葫芦2T 2 只 油漆刷 80 把 塑料电焊枪 2 把 板手 10 把 磨光机 1 把 各种机具使用前必须检查或使用,确认状态良好方可使用。 3.3 主要材料用量及使用要求 3.3.1 双斜波淋水填料:9300m 3 3.3.2 配水管:φ160、φ200、φ250、φ315、φ355 共8370m 3.3.3 喷溅装置:TP-Ⅱ型共8450 套 3.3.4 除水器:BO160-45 型,共8600 m 3 3.3.5 十字导风墙:(5500×1000×100、5500×250×100、2000×1000×100、2000×250×100)共计216 块 3.3.4 使用要求 a. 各种材料有出厂合格证及性能检验报告 b. 进场后进行抽检,合格后方可使用。 3.4 对上道工序的要求 14. a. 塔底浇注水泥保养期满方可进行组装及吊装安装。 15. b. 塔周道路,塔底通道完好并可投入使用。 16. c. 塔内梁柱等正确就位,并经验收合格。 3.5 交底 17. a. 在作业前,安装施工方案技术规范要求全面交底。 18. b. 分项作业前,根据实际情况(现场状况作业特征环境)进行分项作业交底。 19. c. 做好安装施工交底的落实、记录工作。 4、冷却塔安装施工流程: 淋...
