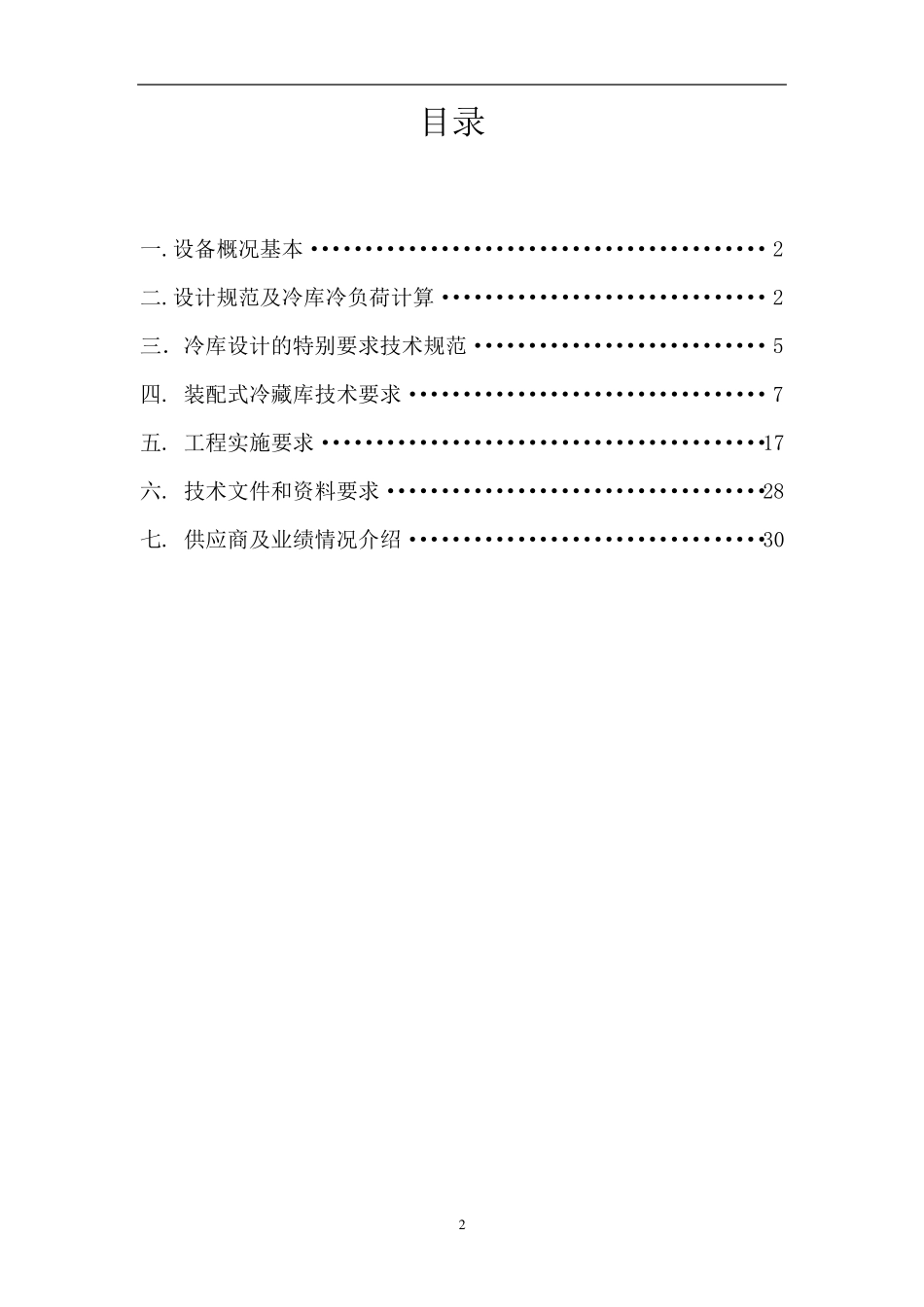

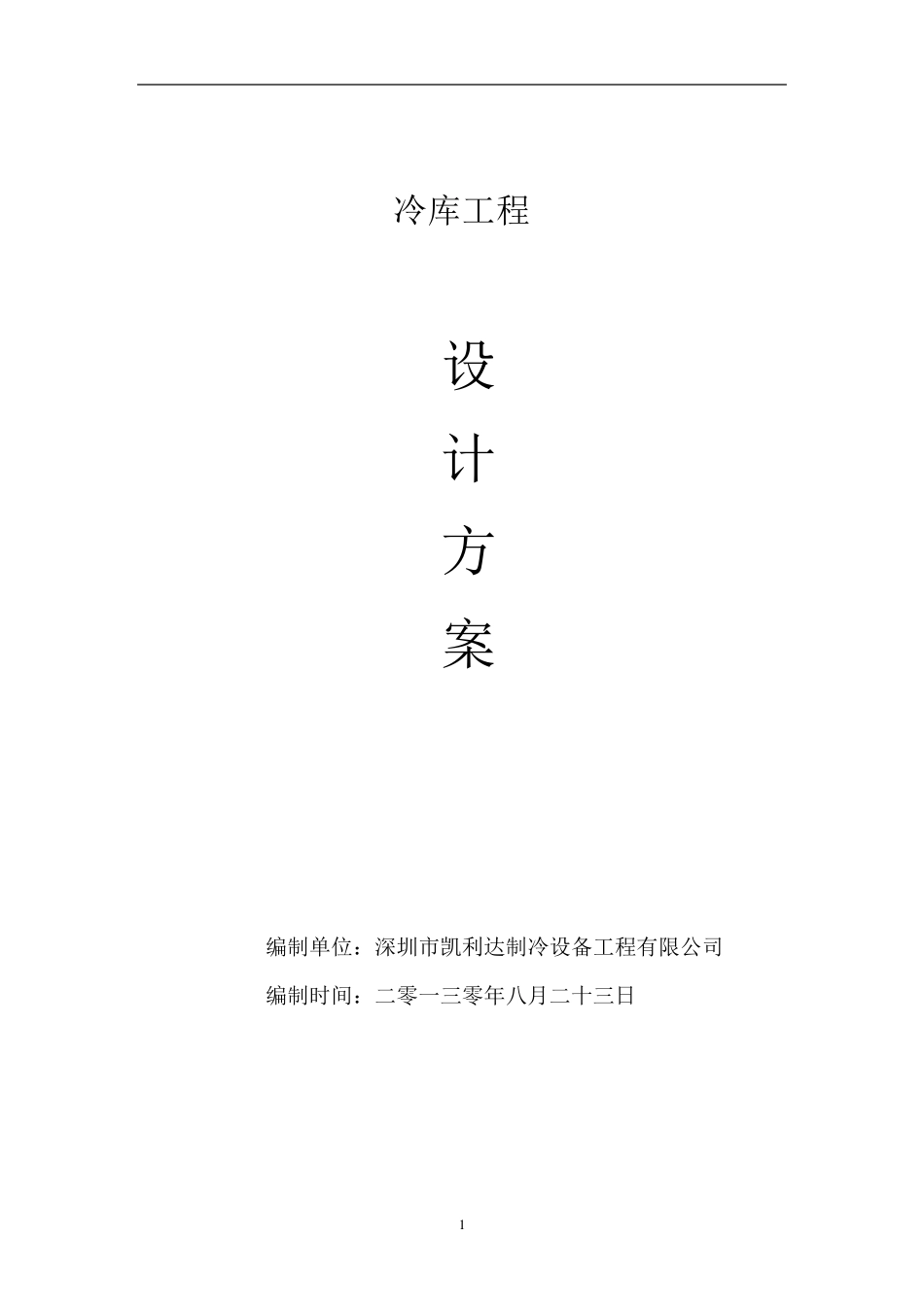

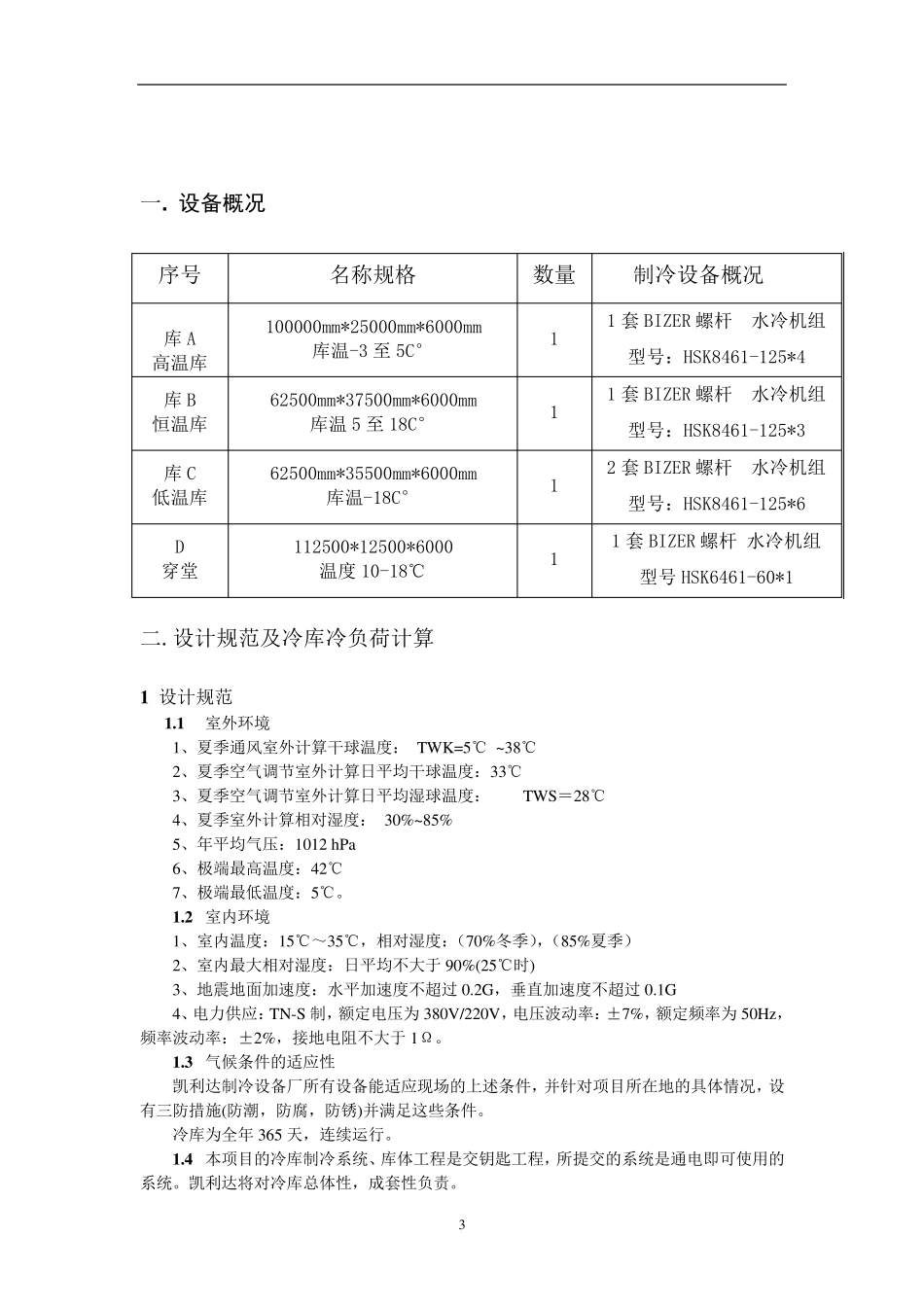

1 冷库工程 设 计 方 案 编制单位：深圳市凯利达制冷设备工程有限公司 编制时间：二零一三零年八月二十三日 2 目录 一.设备概况基本··········································2 二.设计规范及冷库冷负荷计算······························2 三．冷库设计的特别要求技术规范···························5 四. 装配式冷藏库技术要求·································7 五. 工程实施要求·········································17 六. 技术文件和资料要求···································28 七. 供应商及业绩情况介绍·································30 3 一. 设备概况 序号 名称规格 数量 制冷设备概况 库A 高温库 100000mm*25000mm*6000mm 库温-3 至5C° 1 1 套 BIZER 螺杆 水冷机组 型号：HSK8461-125*4 库B 恒温库 62500mm*37500mm*6000mm 库温5 至18C° 1 1 套 BIZER 螺杆 水冷机组 型号：HSK8461-125*3 库C 低温库 62500mm*35500mm*6000mm 库温-18C° 1 2 套 BIZER 螺杆 水冷机组 型号：HSK8461-125*6 D 穿堂 112500*12500*6000 温度 10-18℃ 1 1 套 BIZER 螺杆 水冷机组 型号HSK6461-60*1 二.设计规范及冷库冷负荷计算 1 设计规范 1 .1 室外环境 1、夏季通风室外计算干球温度： TWK=5℃ ~38℃ 2、夏季空气调节室外计算日平均干球温度：33℃ 3、夏季空气调节室外计算日平均湿球温度： TWS＝28℃ 4、夏季室外计算相对湿度： 30%~85% 5、年平均气压：1012 hPa 6、极端最高温度：42℃ 7、极端最低温度：5℃。 1 .2 室内环境 1、室内温度：15℃～35℃，相对湿度：（70%冬季），（85%夏季） 2、室内最大相对湿度：日平均不大于 90%(25℃时) 3、地震地面加速度：水平加速度不超过 0.2G，垂直加速度不超过 0.1G 4、电力供应：TN-S 制，额定电压为 380V/220V，电压波动率：±7%，额定频率为 50Hz，频率波动率：±2%，接地电阻不大于 1Ω。 1 .3 气候条件的适应性 凯利达制冷设备厂所有设备能适应现场的上述条件，并针对项目所在地的具体情况，设有三防措施(防潮...
