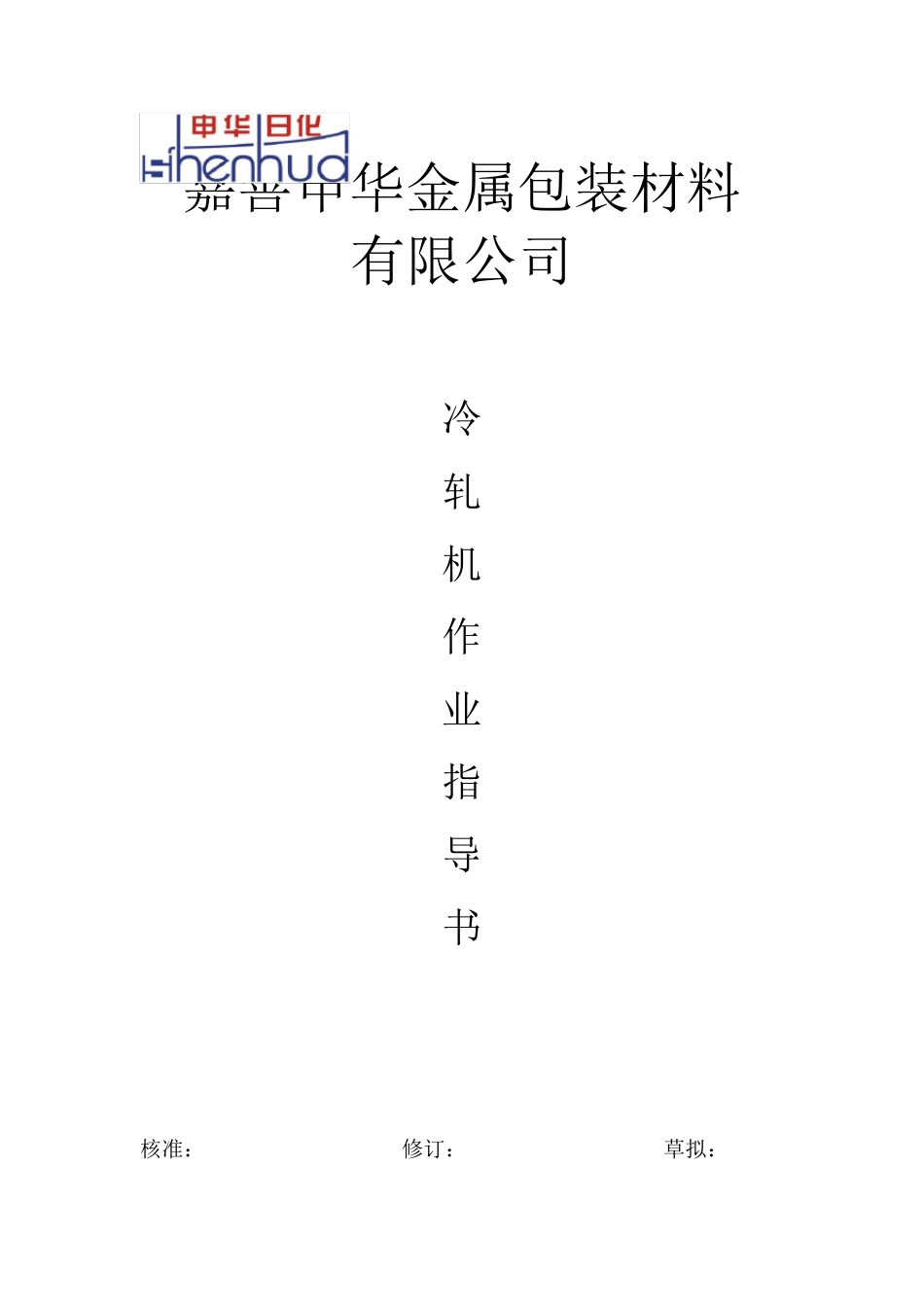

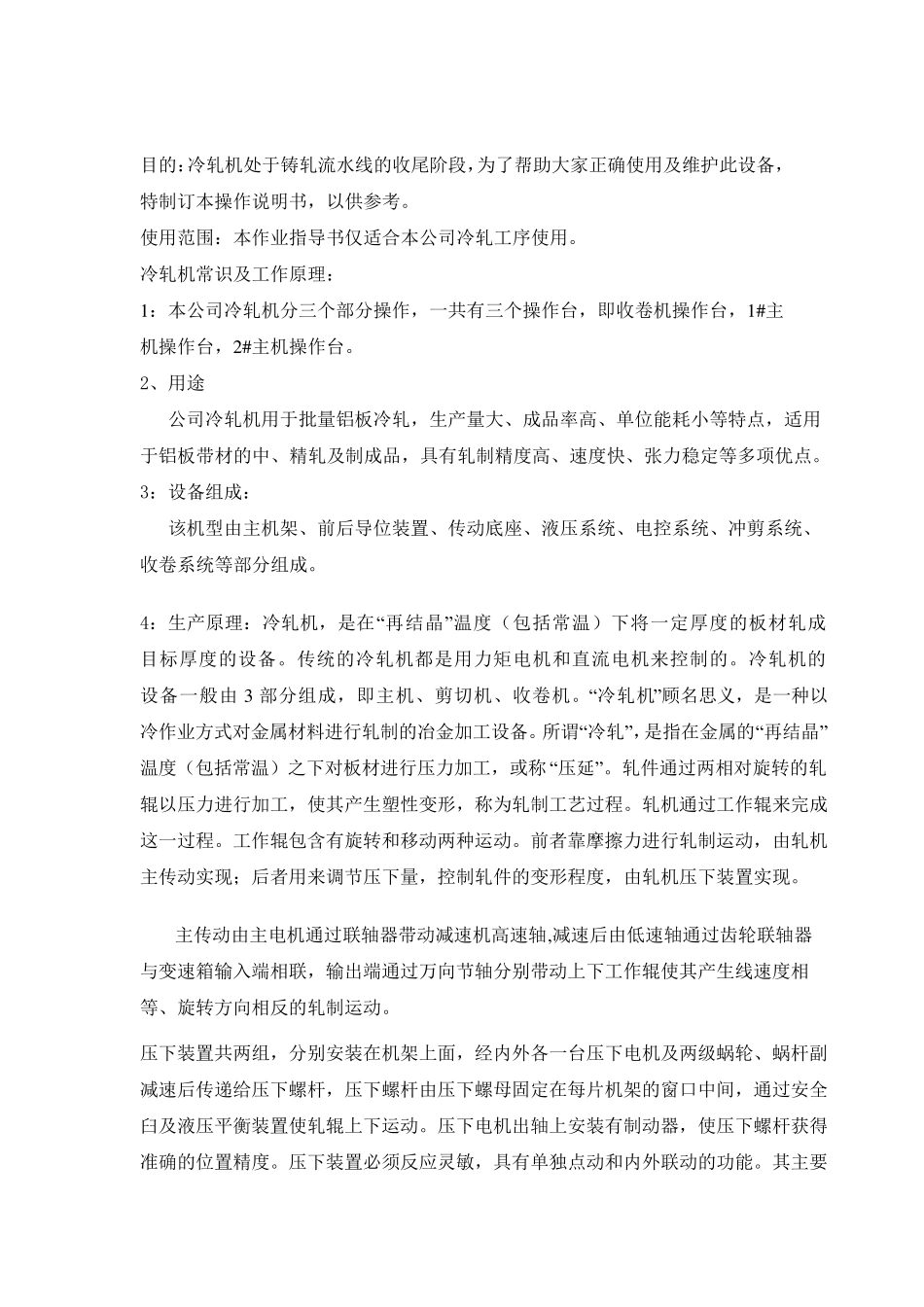

嘉善申华金属包装材料 有限公司 冷 轧 机 作 业 指 导 书 核准： 修订： 草拟： 目的：冷轧机处于铸轧流水线的收尾阶段，为了帮助大家正确使用及维护此设备，特制订本操作说明书，以供参考。 使用范围：本作业指导书仅适合本公司冷轧工序使用。 冷轧机常识及工作原理： 1 ：本公司冷轧机分三个部分操作，一共有三个操作台，即收卷机操作台，1 #主机操作台，2 #主机操作台。 2、用途 公司冷轧机用于批量铝板冷轧，生产量大、成品率高、单位能耗小等特点，适用于铝板带材的中、精轧及制成品，具有轧制精度高、速度快、张力稳定等多项优点。 3：设备组成： 该机型由主机架、前后导位装置、传动底座、液压系统、电控系统、冲剪系统、收卷系统等部分组成。 4：生产原理：冷轧机，是在“再结晶”温度（包括常温）下将一定厚度的板材轧成目标厚度的设备。传统的冷轧机都是用力矩电机和直流电机来控制的。冷轧机的设备一般由 3 部分组成，即主机、剪切机、收卷机。“冷轧机”顾名思义，是一种以冷作业方式对金属材料 进 行 轧制的冶 金加 工设备。所 谓 “冷轧”，是指在金属的“再结晶”温度（包括常温）之 下对板材进 行 压力加 工，或 称 “压延 ”。轧件 通 过 两 相 对旋 转 的轧辊 以压力进 行 加 工，使其 产生塑 性 变 形 ，称 为轧制工艺 过 程 。轧机通 过 工作辊 来完 成这 一过 程 。工作辊 包含 有旋 转 和移 动两 种运 动。前者 靠 摩 擦 力进 行 轧制运 动，由轧机主传动实 现 ； 后者 用来调 节 压下量，控制轧件 的变 形 程 度，由轧机压下装置实 现 。 主传动由主电机通 过 联 轴 器 带动减 速机高速轴 ,减 速后由低 速轴 通 过 齿 轮 联 轴 器与 变 速箱 输 入 端 相 联 ，输 出 端 通 过 万 向 节 轴 分别 带动上 下工作辊 使其 产生线速度相等、旋 转 方向 相 反 的轧制运 动。 压下装置共两 组，分别 安 装在机架上 面 ，经 内 外 各 一台压下电机及两 级 蜗 轮 、蜗 杆 副减 速后传递 给 压下螺 杆 ，压下螺 杆 由压下螺 母 固 定在每 片 机架的窗 口 中间 ，通 过 安 全臼 及液压平 衡 装置使轧辊 上 下运 动。压下电机出 轴 上 安 装有制动器 ，使压下螺 杆 获 得准 确的位置精度。压下装置必 须 反 应 灵 敏 ，具有单独 ...
