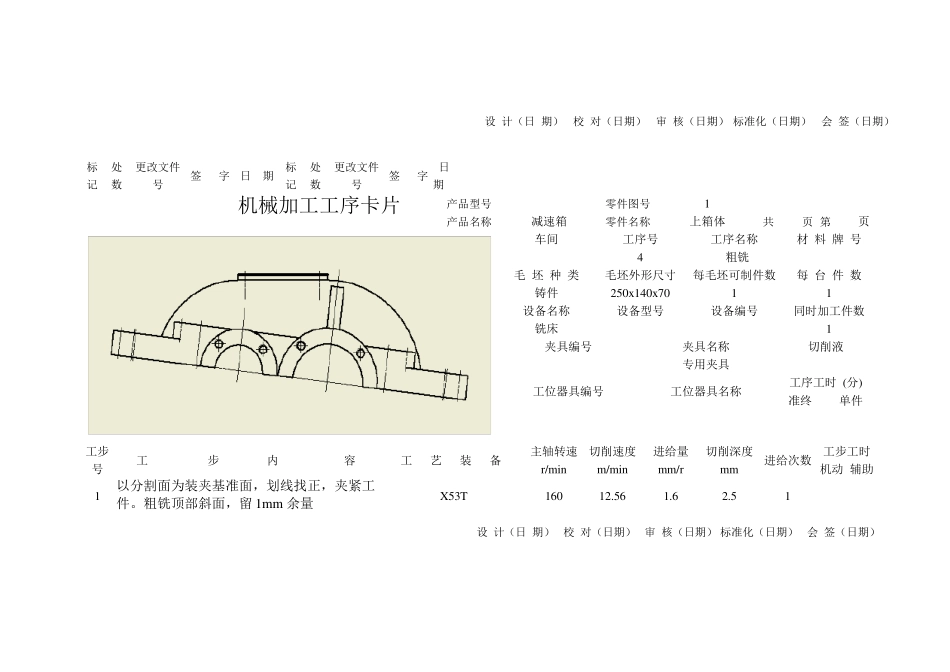

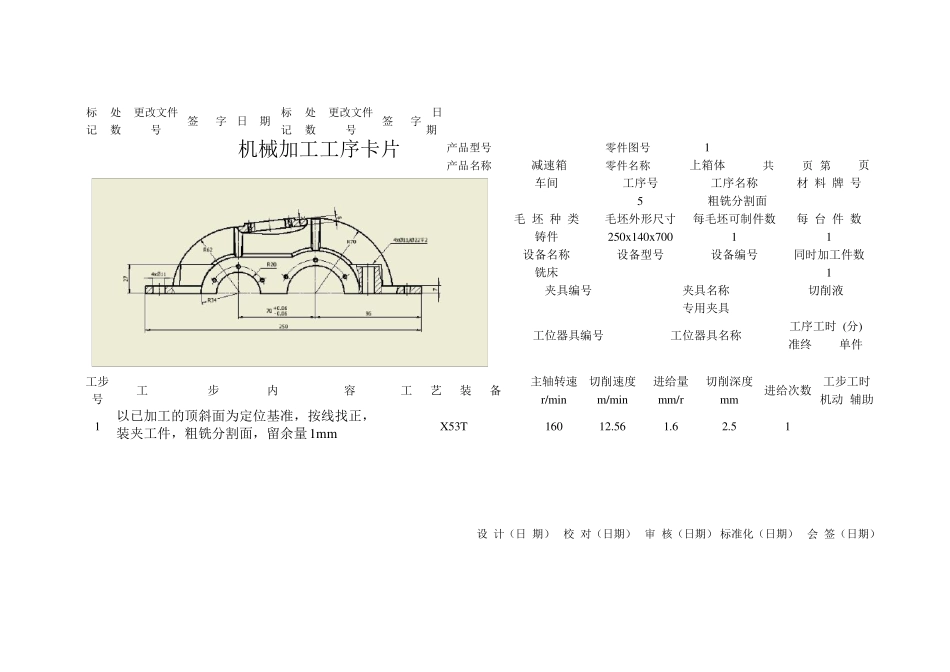

机械加工工艺过程卡片 产品型号 零件图号 1 产品名称 减速箱 零件名称 上箱体 共 页 第 页 材 料 牌 号 QT450 毛 坯 种 类 HT150 毛坯外形尺寸 250x140x70 每毛坯件数 1 每 台 件 数 1 备 注 工 序 号 工序 名称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单件 1 铸造 2 清沙 清除浇注系统，冒口，型砂，飞边，飞刺等 3 热处理 人工时效处理 退火炉 退火炉 4 粗铣 以分割面为定位基准，按线找正，装夹工件，粗铣顶斜面，留余量1mm X53T 硬质合金端铣刀﹑游标卡尺、工装XJ001 5 粗铣 以已加工的顶斜面为定位基准，按线找正，装夹工件，粗铣分割面，留余量1mm X53T 硬质合金端铣刀﹑游标卡尺、工装XJ002 6 精铣 以已加工的分割面为定位基准，按线找正，装夹工件，精铣顶斜面，保证尺寸。 X53T 硬质合金端铣刀﹑游标卡尺、工装XJ003 7 精铣 以已加工的顶斜面为定位基准，按线找正，装夹工件，精铣顶面，保证尺寸要求。 X53T 硬质合金端铣刀﹑游标卡尺、工装XJ004 8 合并 将上下箱体合并 9 钻、铰销钉孔 以箱体端面定位，钻 2-Φ6 销钉孔、铰 2-Φ6 销钉孔。装定位销 钻床 锥柄麻花钻、锥形铰刀、游标卡尺 10 钻 以箱体端面定位，钻 8-Φ10 连接孔。以顶斜面定位，钻 3-Φ6 连接孔 钻床 麻花钻、游标卡尺 11 铣 以某侧端面定位，粗、精铣另侧端面 数控铣床 数控铣床 12 镗 以底面、端面为定位基准，粗、精镗轴承孔 专用镗床 平口钳、镗刀 13 钻、攻 以已加工端面定位，钻、攻端盖螺钉孔 16-Φ6 钻床 平口钳、丝锥、游标卡尺 14 拆卸 拆卸上下箱体、去毛刺、清洗 机械加工工序卡片 产品型号 零件图号 1 产品名称 减速箱 零件名称 上箱体 共 页 第 页 车间 工序号 工序名称 材 料 牌 号 4 粗铣 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 250x 140x 70 1 1 设备名称 设备型号 设备编号 同时加工件数 铣床 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 1 以分割面为装夹基准面，划线找正，夹紧工件。粗铣顶部斜面，留 1mm 余量 X53T 160...
