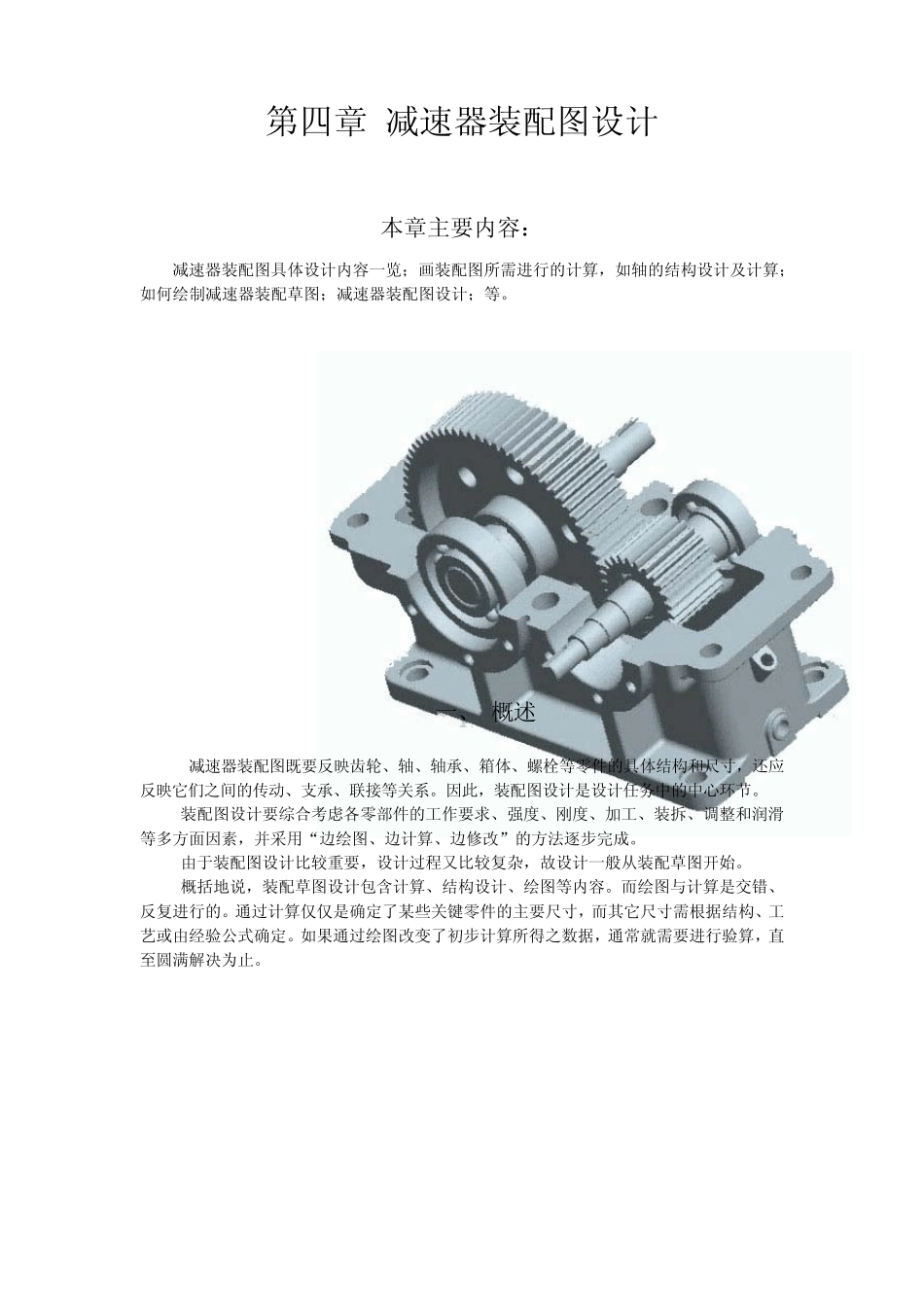

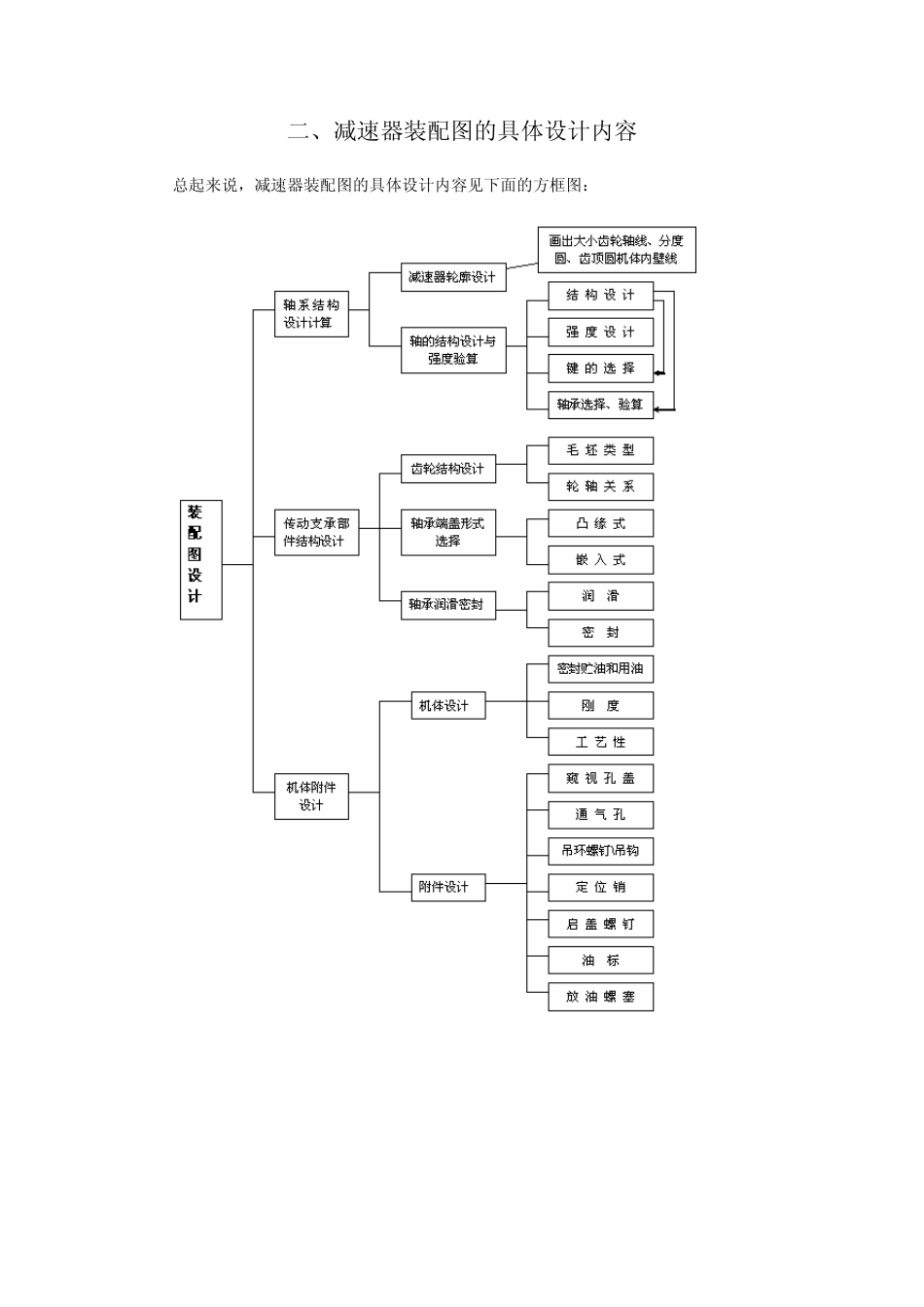

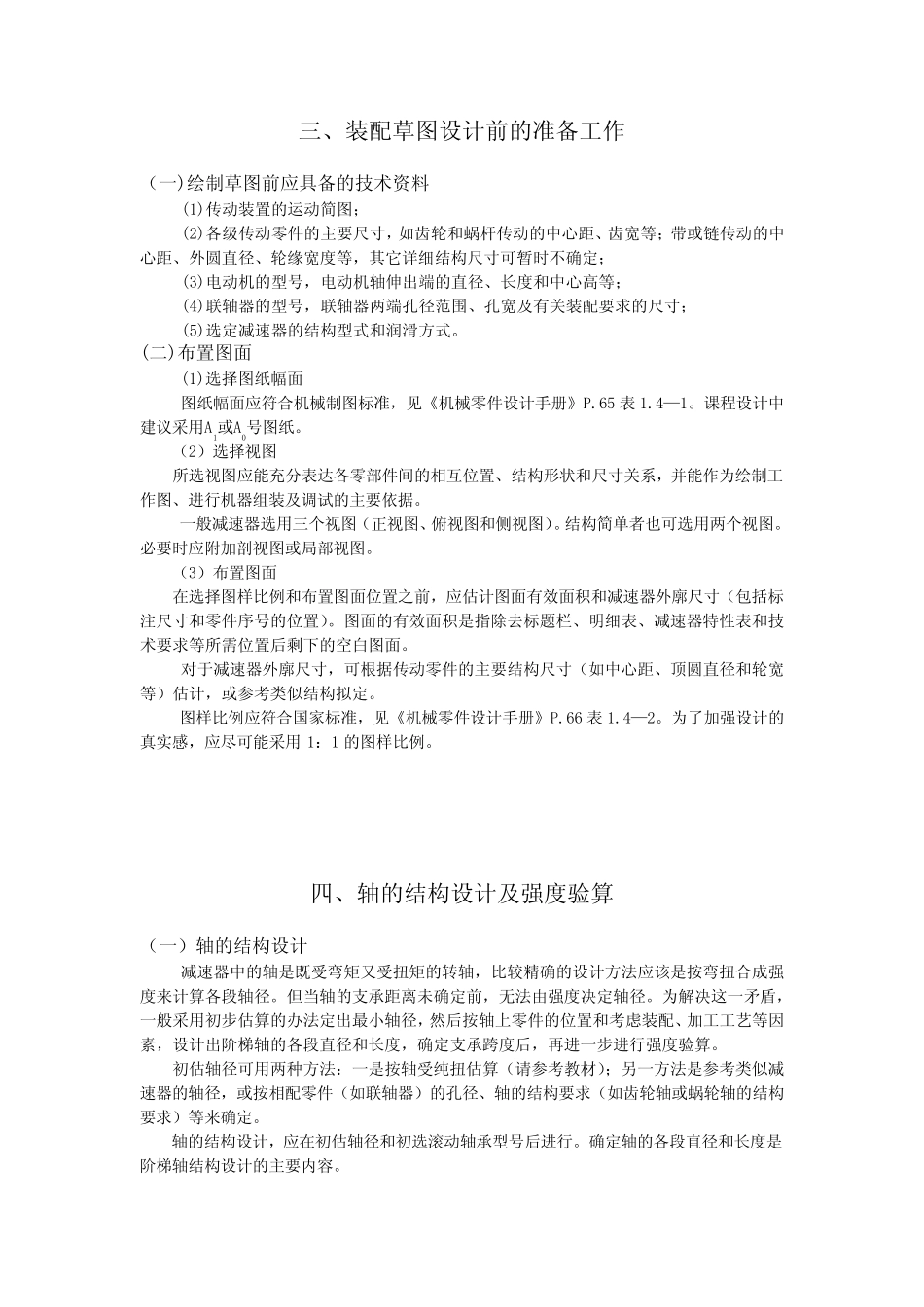

第四章 减速器装配图设计 本章主要内容： 减速器装配图具体设计内容一览；画装配图所需进行的计算，如轴的结构设计及计算；如何绘制减速器装配草图；减速器装配图设计；等。 一、 概述 减速器装配图既要反映齿轮、轴、轴承、箱体、螺栓等零件的具体结构和尺寸，还应反映它们之间的传动、支承、联接等关系。因此，装配图设计是设计任务中的中心环节。 装配图设计要综合考虑各零部件的工作要求、强度、刚度、加工、装拆、调整和润滑等多方面因素，并采用“边绘图、边计算、边修改”的方法逐步完成。 由于装配图设计比较重要，设计过程又比较复杂，故设计一般从装配草图开始。 概括地说，装配草图设计包含计算、结构设计、绘图等内容。而绘图与计算是交错、反复进行的。通过计算仅仅是确定了某些关键零件的主要尺寸，而其它尺寸需根据结构、工艺或由经验公式确定。如果通过绘图改变了初步计算所得之数 据，通常 就 需要进行验算，直至 圆 满 解 决 为 止 。 二、减速器装配图的具体设计内容 总起来说，减速器装配图的具体设计内容见下面的方框图： 三、装配草图设计前的准备工作 （一)绘制草图前应具备的技术资料 (1)传动装置的运动简图； (2)各级传动零件的主要尺寸，如齿轮和蜗杆传动的中心距、齿宽等；带或链传动的中心距、外圆直径、轮缘宽度等，其它详细结构尺寸可暂时不确定； (3)电动机的型号，电动机轴伸出端的直径、长度和中心高等； (4)联轴器的型号，联轴器两端孔径范围、孔宽及有关装配要求的尺寸； (5)选定减速器的结构型式和润滑方式。 (二)布置图面 (1)选择图纸幅面 图纸幅面应符合机械制图标准，见《机械零件设计手册》P.65 表1.4—1。课程设计中建议采用A1或A0号图纸。 （2）选择视图 所选视图应能充分表达各零部件间的相互位置、结构形状和尺寸关系，并能作为绘制工作图、进行机器组装及调试的主要依据。 一般减速器选用三个视图（正视图、俯视图和侧视图）。结构简单者也可选用两个视图。必要时应附加剖视图或局部视图。 （3）布置图面 在选择图样 比 例 和布置图面位置之 前，应估 计图面有效 面积 和减速器外廓 尺寸（包 括 标注 尺寸和零件序 号的位置）。图面的有效 面积 是 指 除 去 标题 栏 、明 细表、减速器特 性 表和技术要求等所需 位置后 剩 下 的空 白 图面。 对 于 减速器外廓 尺寸，可根 据传动零件的主要结构尺寸（如中心距、顶 圆直径和...
