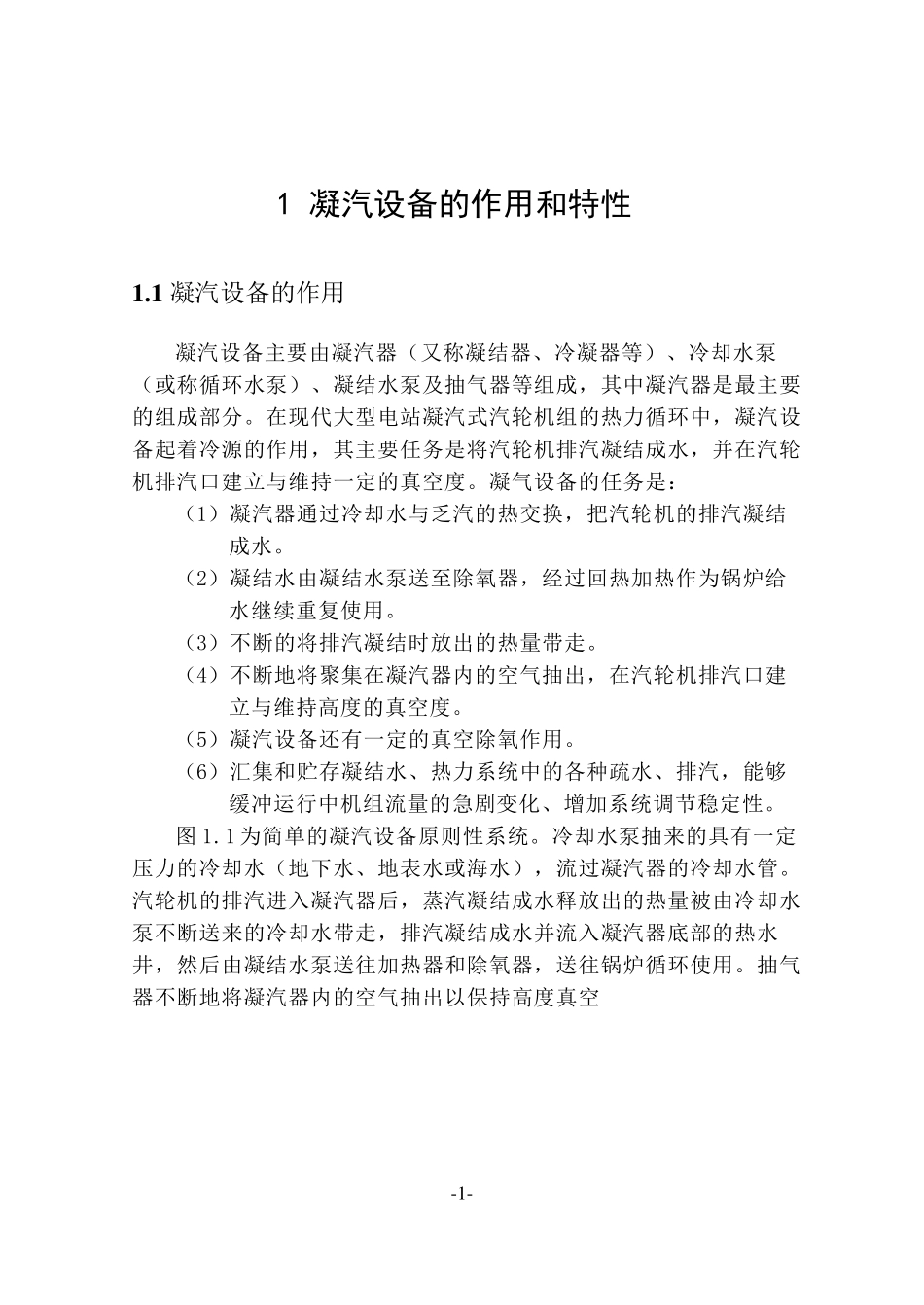

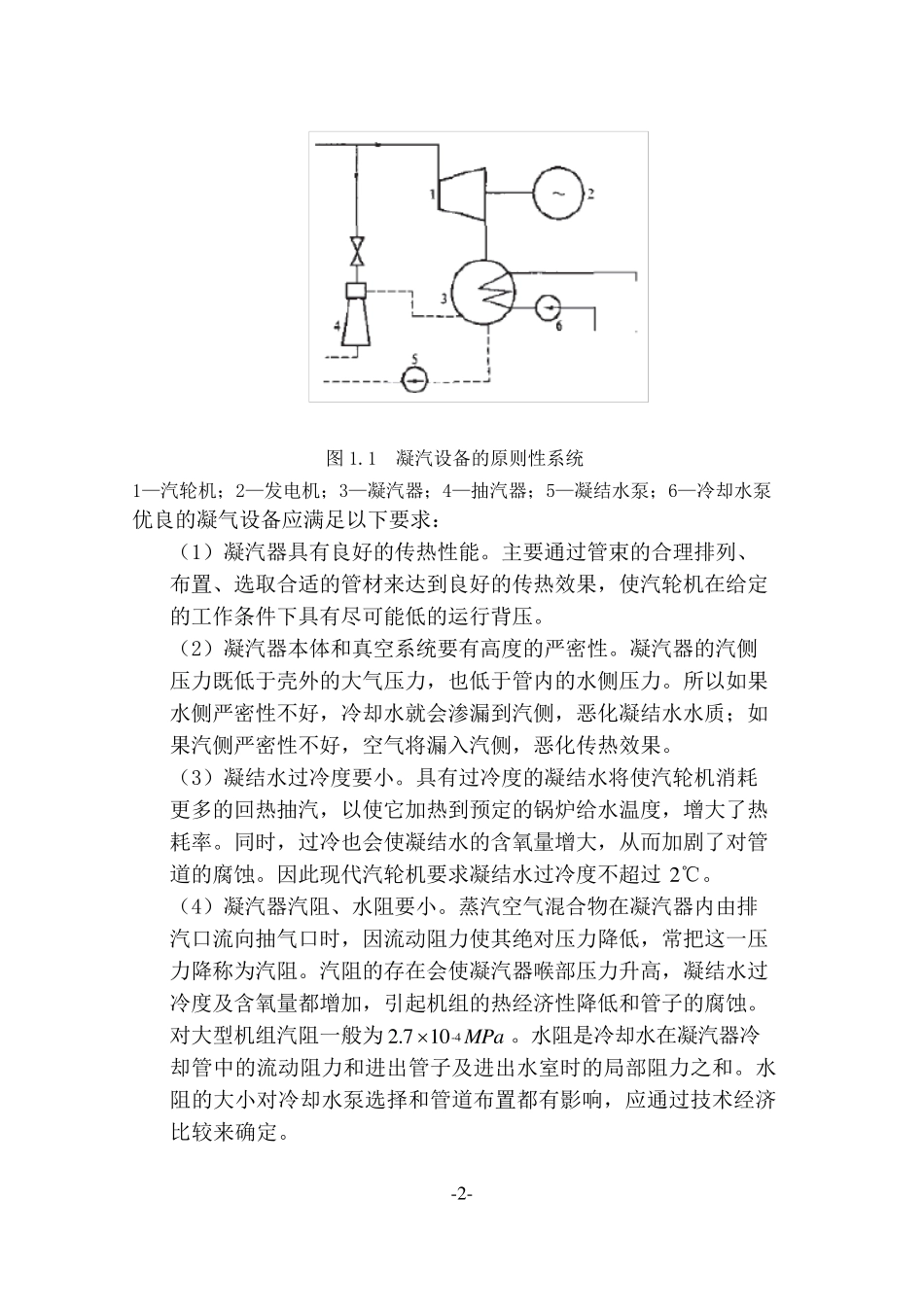

-1 - 1 凝汽设备的作用和特性 1 .1 凝汽设备的作用 凝汽设备主要由凝汽器（又称凝结器、冷凝器等）、冷却水泵（或称循环水泵）、凝结水泵及抽气器等组成，其中凝汽器是最主要的组成部分。在现代大型电站凝汽式汽轮机组的热力循环中，凝汽设备起着冷源的作用，其主要任务是将汽轮机排汽凝结成水，并在汽轮机排汽口建立与维持一定的真空度。凝气设备的任务是： （1）凝汽器通过冷却水与乏汽的热交换，把汽轮机的排汽凝结 成水。 （2）凝结水由凝结水泵送至除氧器，经过回热加热作为锅炉给 水继续重复使用。 （3）不断的将排汽凝结时放出的热量带走。 （4）不断地将聚集在凝汽器内的空气抽出，在汽轮机排汽口建 立与维持高度的真空度。 （5）凝汽设备还有一定的真空除氧作用。 （6）汇集和贮存凝结水、热力系统中的各种疏水、排汽，能够 缓冲运行中机组流量的急剧变化、增加系统调节稳定性。 图 1.1 为简单的凝汽设备原则性系统。冷却水泵抽来的具有一定压力的冷却水（地下水、地表水或海水），流过凝汽器的冷却水管。汽轮机的排汽进入凝汽器后，蒸汽凝结成水释放出的热量被由冷却水泵不断送来的冷却水带走，排汽凝结成水并流入凝汽器底部的热水井，然后由凝结水泵送往加热器和除氧器，送往锅炉循环使用。抽气器不断地将凝汽器内的空气抽出以保持高度真空 -2 - 图1.1 凝汽设备的原则性系统 1—汽轮机；2—发电机；3—凝汽器；4—抽汽器；5—凝结水泵；6—冷却水泵 优良的凝气设备应满足以下要求： （1）凝汽器具有良好的传热性能。主要通过管束的合理排列、 布置、选取合适的管材来达到良好的传热效果，使汽轮机在给定 的工作条件下具有尽可能低的运行背压。 （2）凝汽器本体和真空系统要有高度的严密性。凝汽器的汽侧 压力既低于壳外的大气压力，也低于管内的水侧压力。所以如果 水侧严密性不好，冷却水就会渗漏到汽侧，恶化凝结水水质；如 果汽侧严密性不好，空气将漏入汽侧，恶化传热效果。 （3）凝结水过冷度要小。具有过冷度的凝结水将使汽轮机消耗 更多的回热抽汽，以使它加热到预定的锅炉给水温度，增大了热 耗率。同时，过冷也会使凝结水的含氧量增大，从而加剧了对管 道的腐蚀。因此现代汽轮机要求凝结水过冷度不超过 2 ℃。 （4）凝汽器汽阻、水阻要小。蒸汽空气混合物在凝汽器内由排 汽口流向抽气口时，因流动阻力使其绝对压力降低，常把这一压 力降称 为 汽阻。汽阻的存 在会使凝汽器喉 部...
