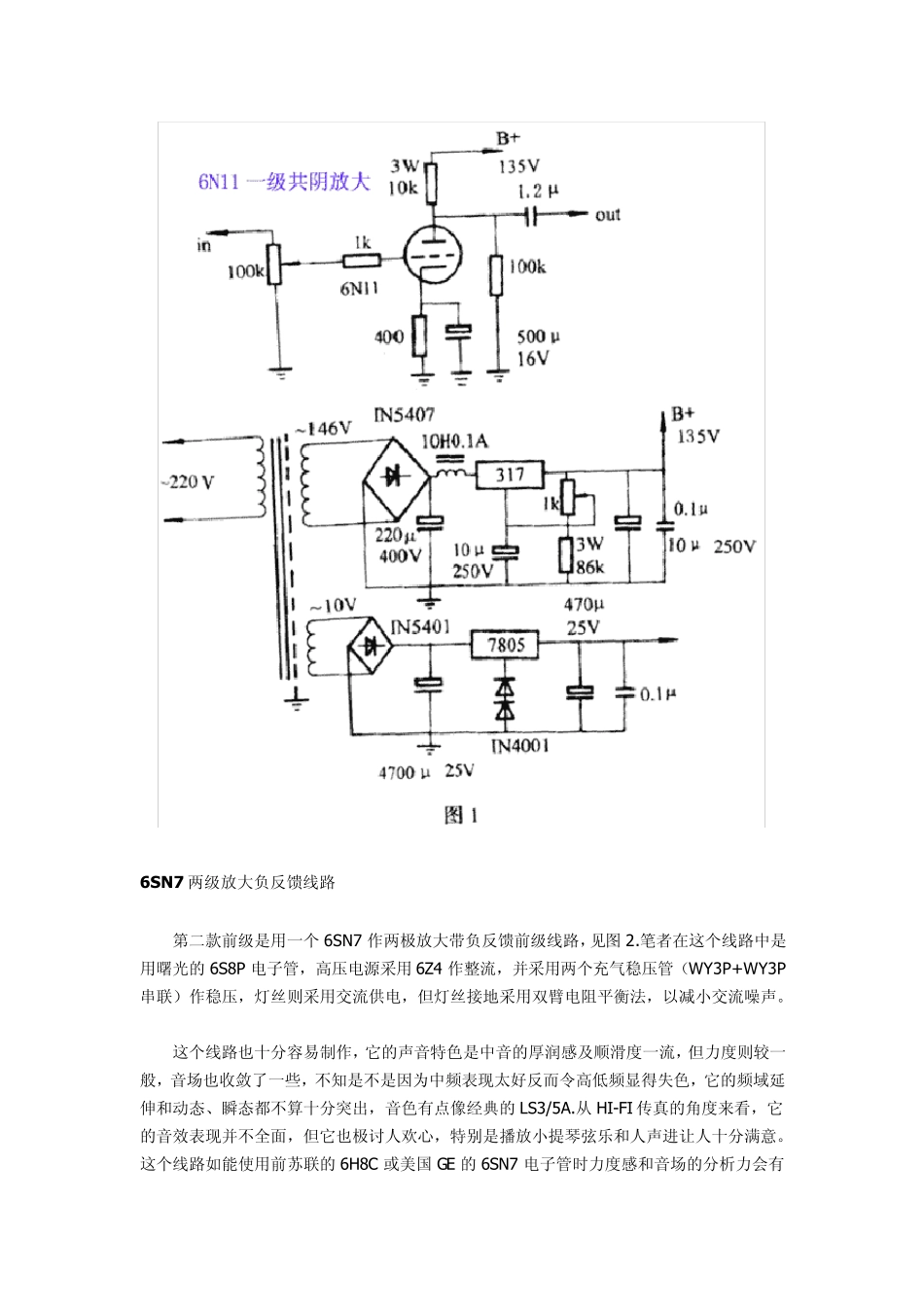

几款经典电子管前级线路的特色 2007-03-12 16:39:26 来源:詹海峰《音响技术》关键字: 电子管前级几款经典电子管前级线路的特色 电子管在音响应用方面，最简单又最实用的莫过于作前级放大，因为前级不需要昂贵又复杂的输出变压器，同时也由于它需要的工作电源电压高，这使得讯号的放大倍数较大、动态裕量高，即使是放大到几十伏电压也不会因为供电压的限制而造成削波失真。 我十年前的音源是飞利浦早期的16bit CD 机，出于电子管前级能给干硬的数码声增添音乐韵味和改善听感，也由于因它较易制作和回报率高，这些年来也制作过不少不同线路几款前级，当然这不是想研究出什么伟大的经典之作，但边学边玩的制作乐趣也让人得到一定享受和进步。前一段时间笔者再从收藏箱中将这几部前级取出来并略经改良以重温旧梦。这几部前级各具特色，值得电子管爱好者他细玩赏聆听，为了吸引更多读者制作胆机，也期望能抛砖引玉，笔者在这里向各位介绍和比较这些前级线路及它们的音效特色，以供读者作参考。 6N11 一级共阴极放大线路 6N11 的国外型号为6DJ8，用6N11 制作一级共阴极放大的前级线路如图 1.此机是笔者制作的第一部电子管前级，当年为了求简单和制作容易，高压不设稳压线路，当然采用稳压供电时效果更好，现为了取得较好的音效，笔者给它加了一个简单的三端稳压电源，并且原来串在电源中的5W2.5K 电阻也用一个小型扼流圈替换，这使得滤波效果更好，电源的质量得到简单的提高。灯丝用稳压直流供电时可减低交流噪声，而用交流供电时，虽对电子管寿命有益，但对信噪比的影响较大，而且灯丝接地点须反复试验才有较好的效果，结果灯丝还是采用了直流稳压供电。 本线路简单易制，成功率极高，不失为电子管爱好者入门之选。 6N11（6DJ8）电子管原本是用于电脑或电视机的高频 VHF 放大的 Cascode 线路，英国音响杂志“Class Audio”曾有两篇文章探讨这个电子管的优缺点。其中一篇的作者以测量多个6DJ8 的技术指标来证明该电子管在各方面表现都不理想，如它的屏流偏置为 15MA 时，互导率虽高达 12500microhms，，但是一般音频放大电路选择偏置于典型的 1.5MA 时，互导率仅为 780—800microhms，因此该文作者表示这种电子管只能用在高偏流的阴极输出线路上。而另一篇文章的作者表示应该测试更多牌子的同类电子管才可作定论。虽然该管在过去争议颇多，但是目前很多电子管厂如 Audio Research、Sonic Frontiers、Conrad-Johnson及近...
