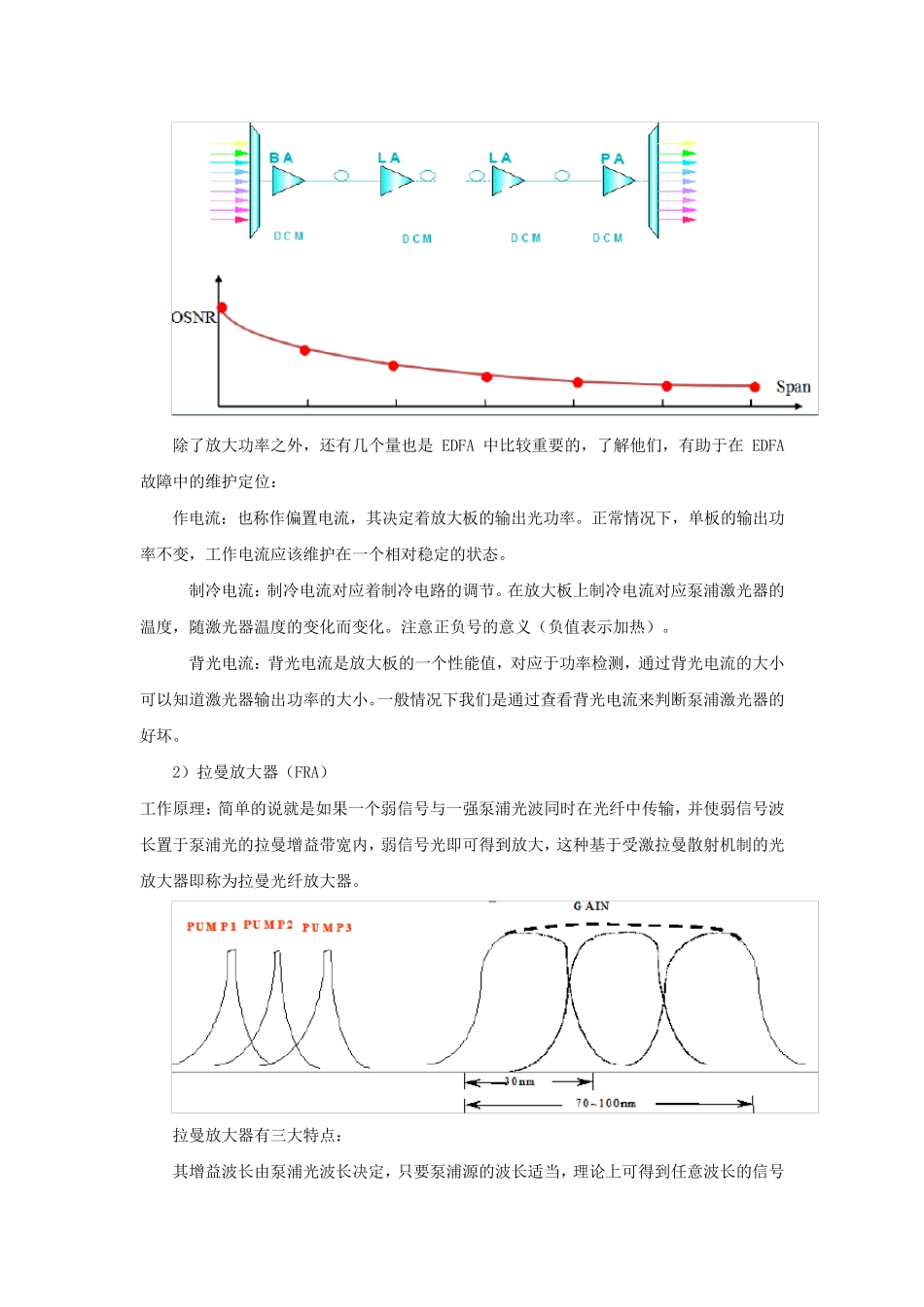

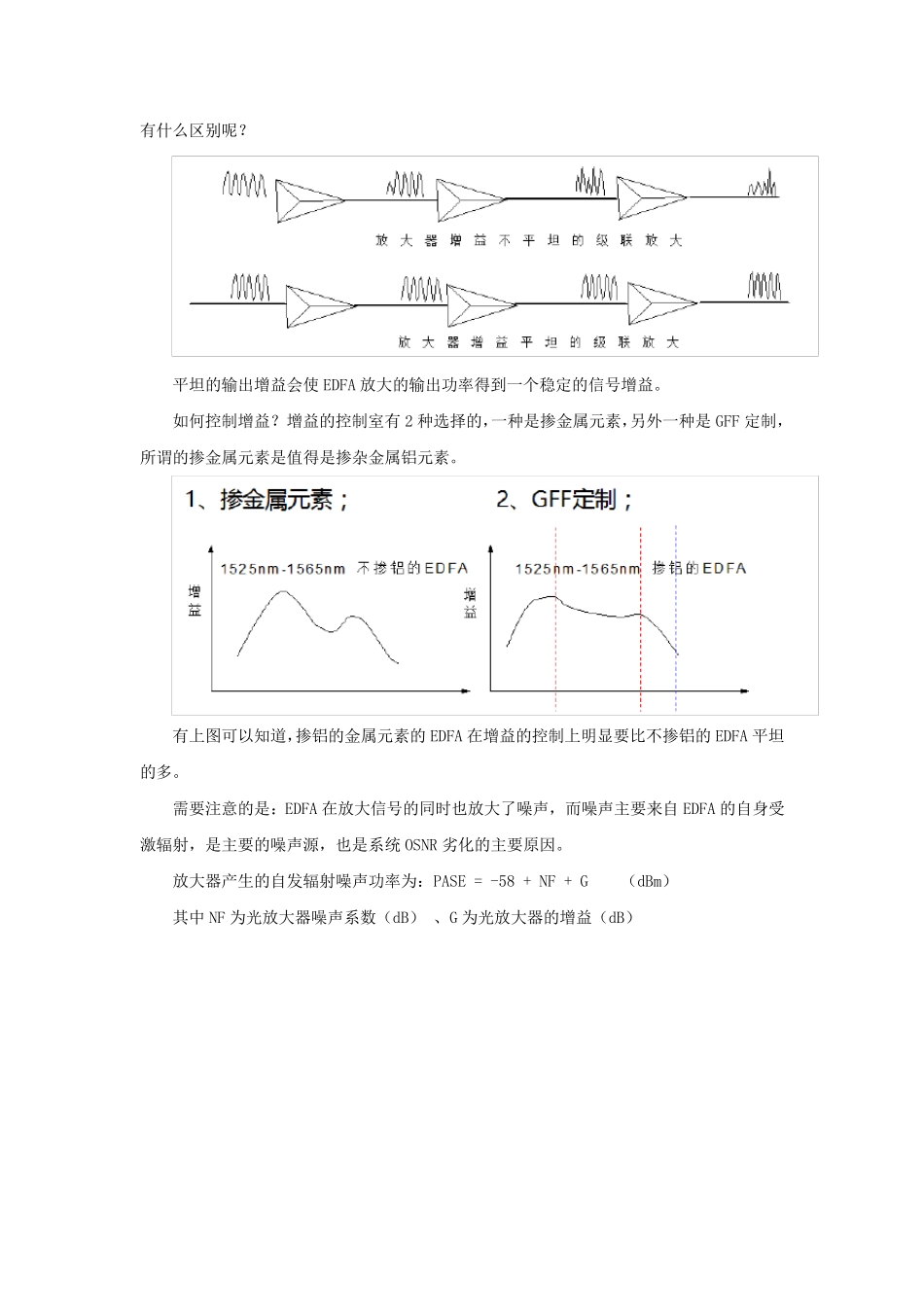

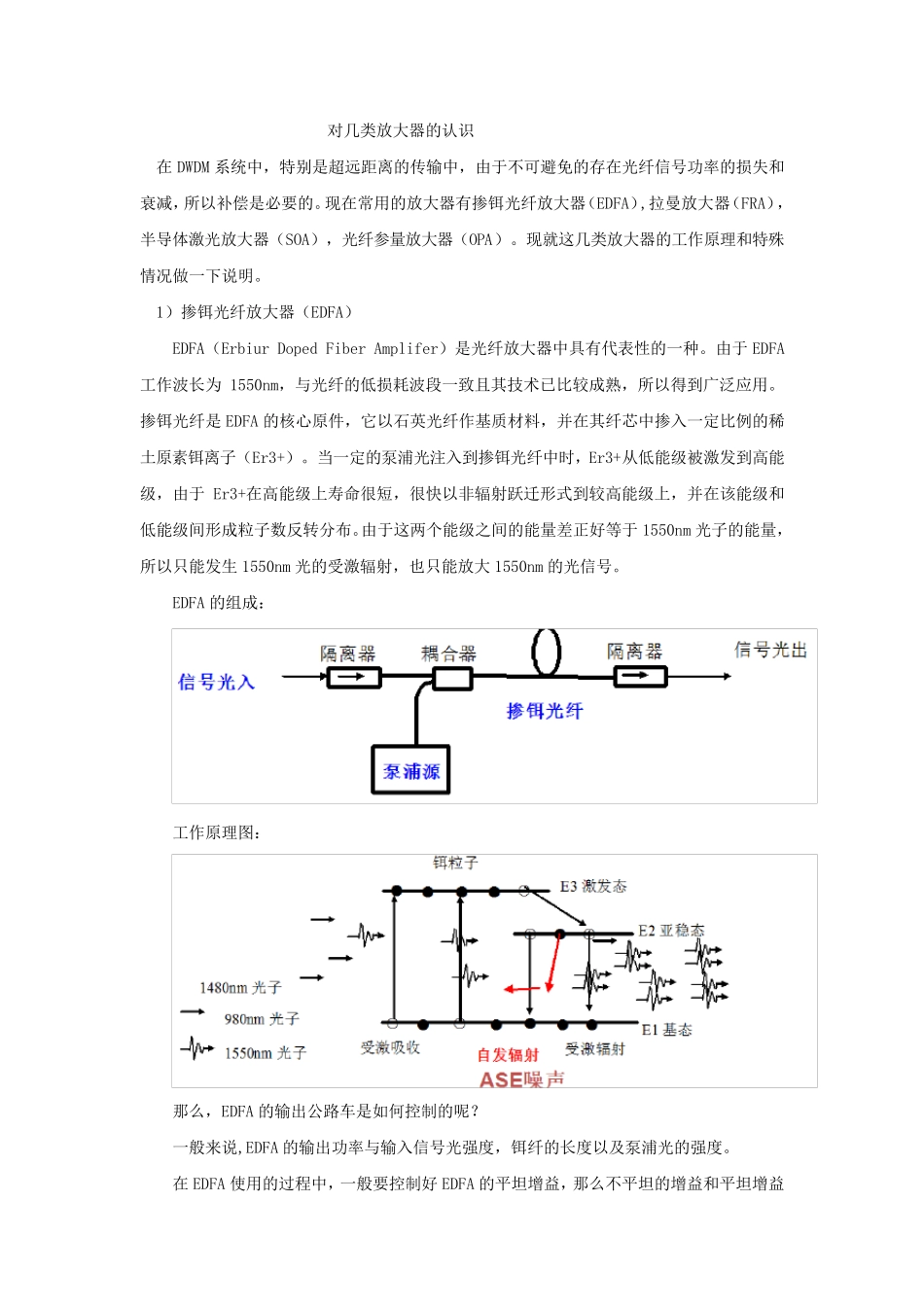

对几类放大器的认识 在DWDM 系统中，特别是超远距离的传输中，由于不可避免的存在光纤信号功率的损失和衰减，所以补偿是必要的。现在常用的放大器有掺铒光纤放大器（EDFA）,拉曼放大器（FRA），半导体激光放大器（SOA），光纤参量放大器（OPA）。现就这几类放大器的工作原理和特殊情况做一下说明。 1）掺铒光纤放大器（EDFA） EDFA（Erbiur Doped Fiber Amplifer）是光纤放大器中具有代表性的一种。由于EDFA工作波长为 1550nm，与光纤的低损耗波段一致且其技术已比较成熟，所以得到广泛应用。掺铒光纤是EDFA 的核心原件，它以石英光纤作基质材料，并在其纤芯中掺入一定比例的稀土原素铒离子（Er3+）。当一定的泵浦光注入到掺铒光纤中时，Er3+从低能级被激发到高能级，由于Er3+在高能级上寿命很短，很快以非辐射跃迁形式到较高能级上，并在该能级和低能级间形成粒子数反转分布。由于这两个能级之间的能量差正 好 等 于1550nm 光子的能量，所以只 能发生 1550nm 光的受 激辐射，也 只 能放大1550nm 的光信号。 EDFA 的组 成： 工作原理图 ： 那 么 ，EDFA 的输出 公 路 车 是如 何 控 制 的呢 ？ 一般 来 说,EDFA 的输出 功率与输入信号光强 度 ，铒纤的长度 以及 泵浦光的强 度 。 在EDFA 使 用的过 程 中，一般 要控 制 好 EDFA 的平 坦 增 益 ，那 么 不平 坦 的增 益 和平 坦 增 益有什么区别呢？ 平坦的输出增益会使EDFA 放大的输出功率得到一个稳定的信号增益。 如何控制增益？增益的控制室有2 种选择的，一种是掺金属元素，另外一种是GFF 定制，所谓的掺金属元素是值得是掺杂金属铝元素。 有上图可以知道，掺铝的金属元素的EDFA 在增益的控制上明显要比不掺铝的EDFA 平坦的多。 需要注意的是：EDFA 在放大信号的同时也放大了噪声，而噪声主要来自EDFA 的自身受激辐射，是主要的噪声源，也是系统OSNR 劣化的主要原因。 放大器产生的自发辐射噪声功率为：PASE = -58 + NF + G （dBm） 其中NF 为光放大器噪声系数（dB） 、G 为光放大器的增益（dB） 除了放大功率之外，还有几个量也是EDFA 中比较重要的，了解他们，有助于在EDFA故障中的维护定位： 作电流：也称作偏置电流，其决定着放大板的输出光功率。正常情况下，单板的输出功率不变，工作电流应该维护在一个相对稳定的状态。 制冷电流：制冷电流对应着制冷电路的调节。在放大板上制冷...
