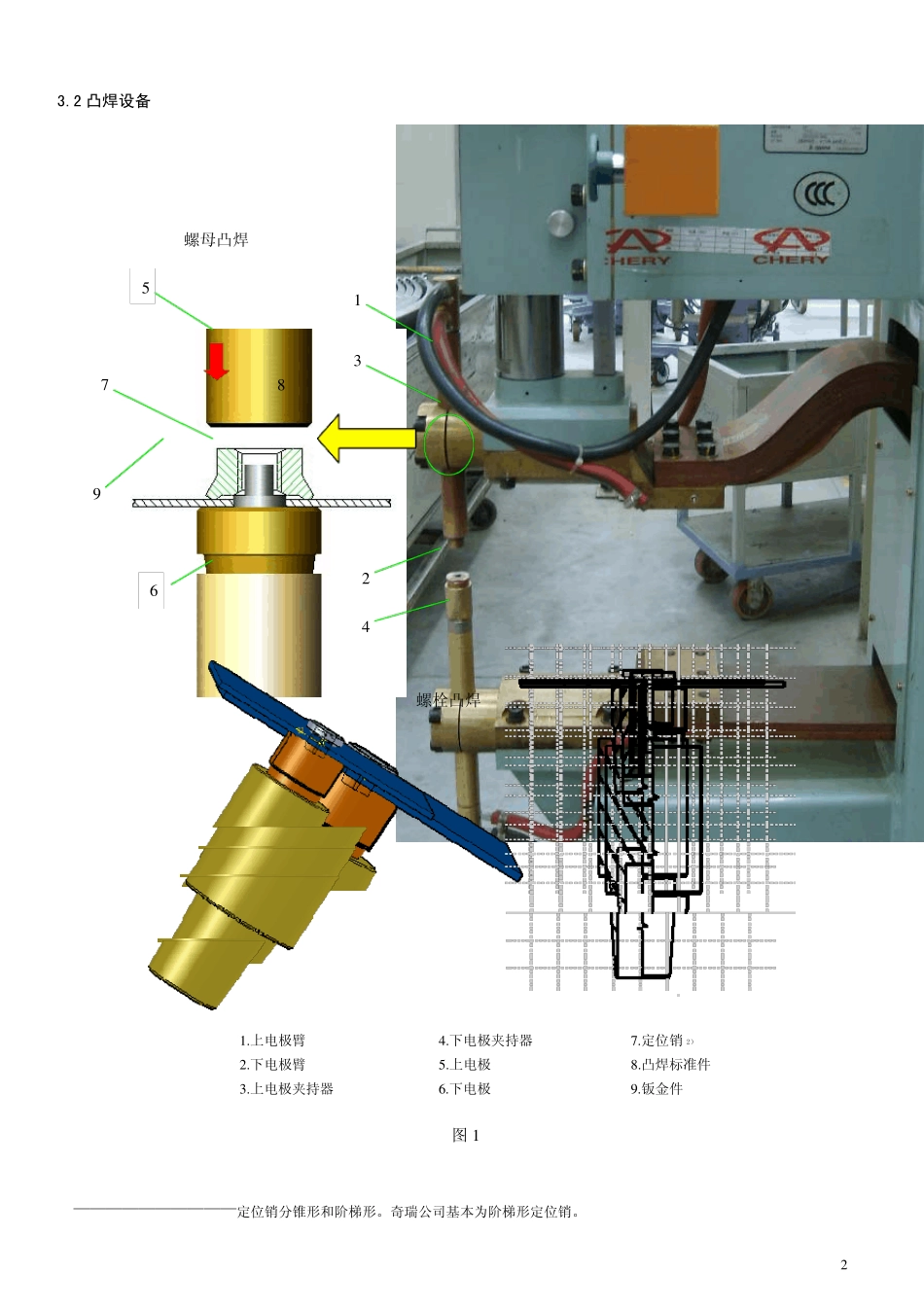

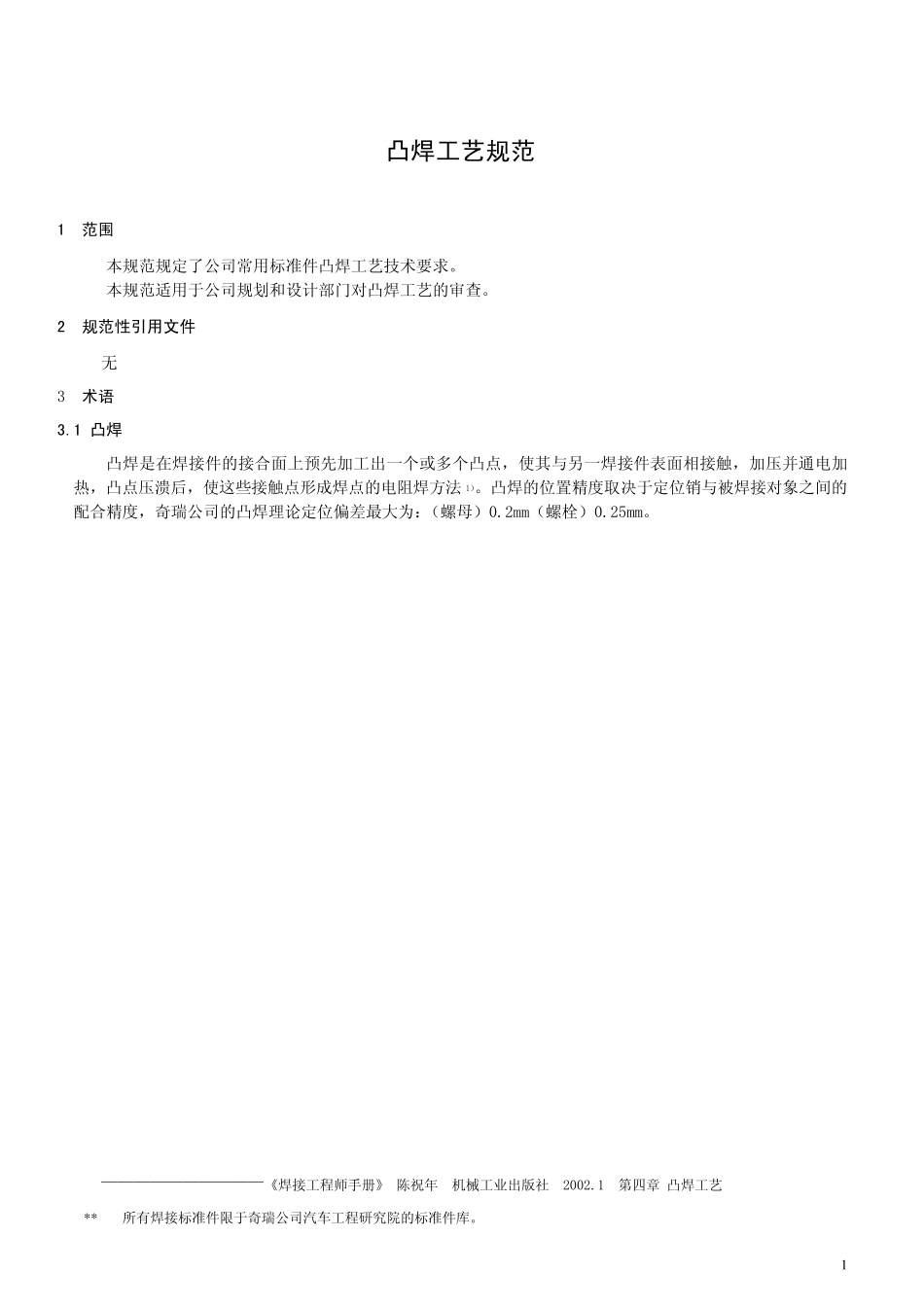

1 凸焊工艺规范 1 范围 本规范规定了公司常用标准件凸焊工艺技术要求。 本规范适用于公司规划和设计部门对凸焊工艺的审查。 2 规范性引用文件 无 3 术语 3.1 凸焊 凸焊是在焊接件的接合面上预先加工出一个或多个凸点，使其与另一焊接件表面相接触，加压并通电加热，凸点压溃后，使这些接触点形成焊点的电阻焊方法1）。凸焊的位置精度取决于定位销与被焊接对象之间的配合精度，奇瑞公司的凸焊理论定位偏差最大为：（螺母）0.2mm（螺栓）0.25mm。 ——————————《焊接工程师手册》 陈祝年 机械工业出版社 2002.1 第四章 凸焊工艺 * * 所有焊接标准件限于奇瑞公司汽车工程研究院的标准件库。 2 3.2 凸焊设备 ——————————定位销分锥形和阶梯形。奇瑞公司基本为阶梯形定位销。 1 2 5 6 3 87 9 4 1 .上电极臂 4 .下电极夹持器 7 .定位销 2） 2 .下电极臂 5 .上电极 8 .凸焊标准件 3 .上电极夹持器 6 .下电极 9 .钣金件 图 1 螺栓凸焊 螺母凸焊 3 图3 图2 图4 4 内容 4.1 螺母凸焊 4.1.1 凸焊电极需要的空间 螺母凸焊面必须为平面。 图1 螺母凸焊下电极直径大小有Φ32、Φ35、Φ38、Φ42，常用为Φ32；上电极直径有Φ16、Φ20、Φ27，M5 常用为Φ16，M6、M8 常用为Φ20。所以普通螺母的下电极至少要预留Φ32 的圆平面。 保险带安装螺母（如图2）上电极与下电极直径相同，有Φ38、Φ42 两种。所以对于安全带螺母上下电极需要至少预留Φ38的圆平面。 4.1.2 凸焊定位底孔 为降低凸焊电极制造成本，凸焊螺母底孔统一定为(M+1)mm,其中M为焊接螺母的公称直径（螺纹大径）。 英制螺母螺纹大径加1后取整。如：7/16螺母（QR366716），螺纹大径约Φ11.1125mm，其螺母底孔直径为Φ12mm。 4.2 螺栓凸焊 螺栓凸焊有两种形式，一种为承面凸焊，钣件对应位置开孔（如图1 ，3 ）；另一种为端面凸焊，钣件位置无孔（如图4 ），目前奇瑞公司基本为承面凸焊。 4.2.1 凸焊电极需要的空间 螺栓凸焊面必须为平面。 图3 螺栓凸焊下电极直径大小有Φ25、Φ32，上电极大小有Φ16、Φ20； M5、M6下电极常用深度为30mm，M8下电极常用深度为38mm。 4.2.2 凸焊定位底孔 为降低凸焊电极制造成本， 凸焊螺栓底孔统一定为(M+0.5)mm,其中M为焊接螺栓的公称直径（螺纹大径）。 英制螺母公称直径（螺纹大径）加0.5后取整。 4.3 对凸焊钣件的要求 4.3.1 凸焊钣件的焊接...
