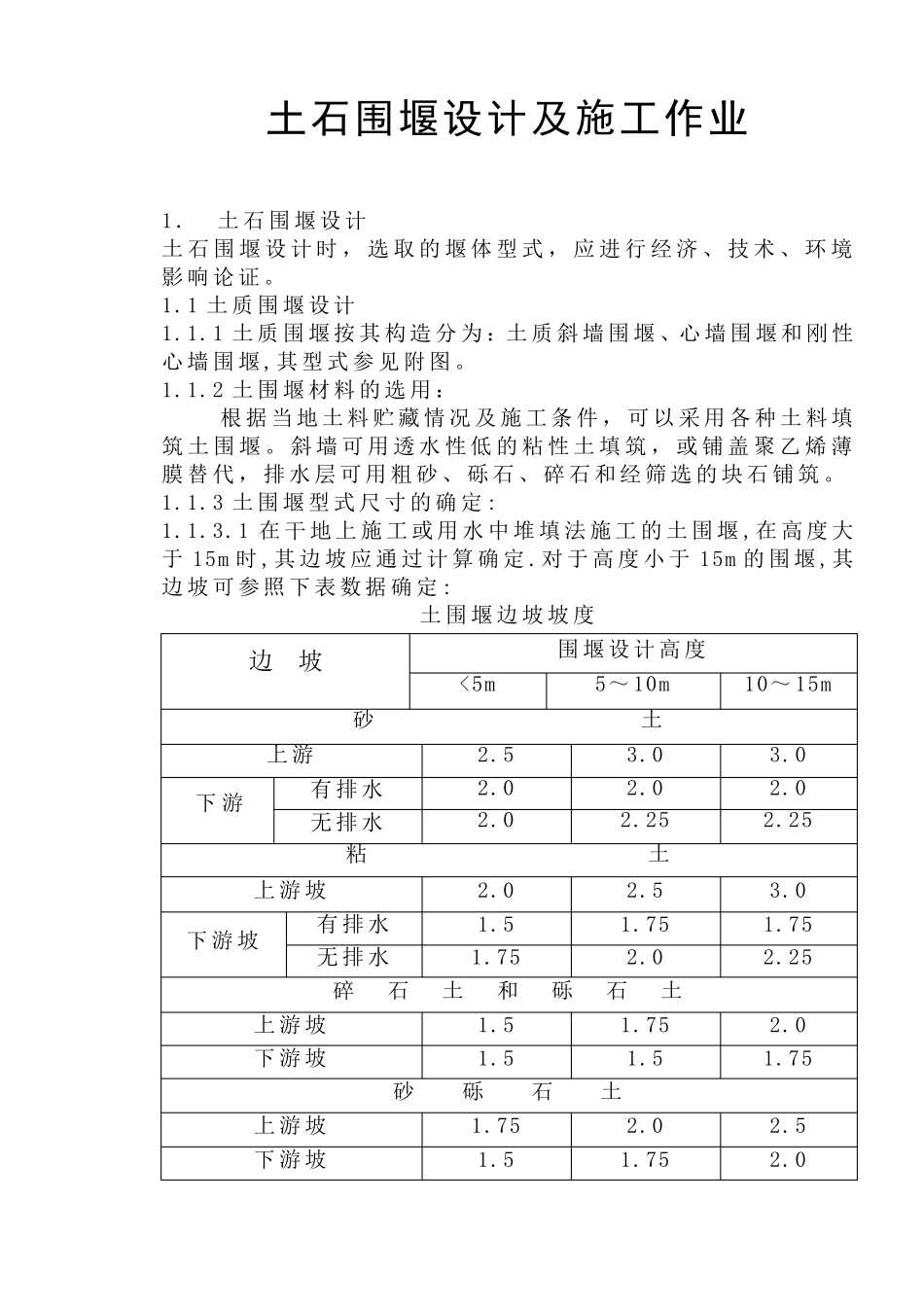

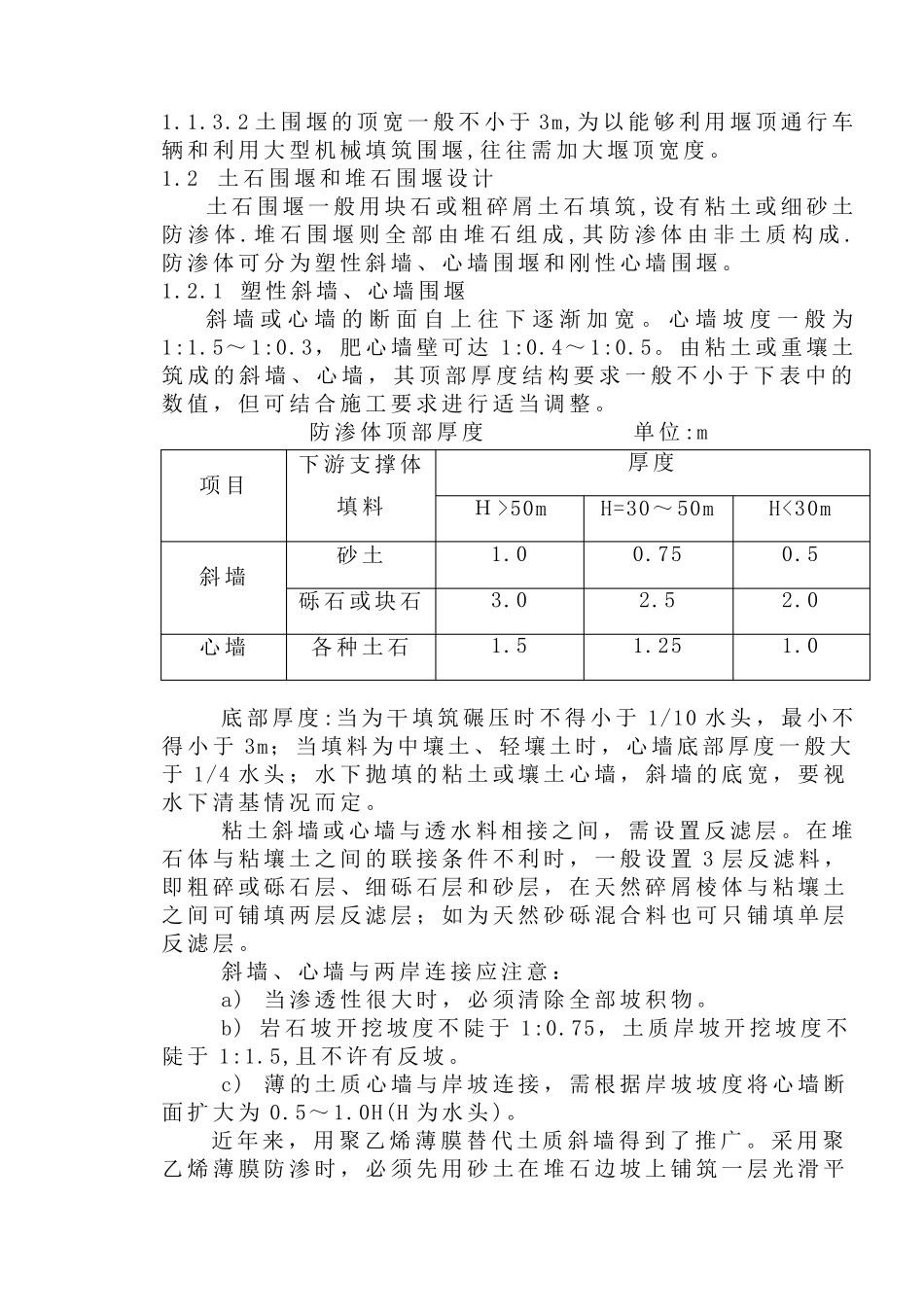

土石围堰设计及施工作业 1． 土石围堰设计 土石围堰设计时，选取的堰体型式，应进行经济、 技 术 、 环 境影 响 论 证 。 1.1 土质 围堰设计 1.1.1 土质 围堰按 其 构 造 分 为 ：土质 斜 墙 围堰、心 墙 围堰和 刚 性心 墙 围堰,其 型式参 见 附 图 。 1.1.2 土围堰材 料 的选用 ： 根 据 当 地 土料 贮 藏 情 况 及 施 工 条 件 ，可 以 采 用 各 种 土料 填筑 土围堰。 斜 墙 可 用 透 水 性 低 的粘 性 土填 筑 ，或 铺 盖 聚 乙 烯 薄膜 替 代 ，排 水 层 可 用 粗 砂 、 砾 石、 碎 石和 经筛 选的块 石铺 筑 。 1.1.3 土围堰型式尺 寸 的确 定 : 1.1.3.1 在 干 地 上 施 工 或 用 水 中 堆 填 法 施 工 的土围堰,在 高 度 大于 15m 时,其 边 坡 应通 过 计算 确 定 .对 于 高 度 小 于 15m 的围堰,其边 坡 可 参 照 下 表 数 据 确 定 : 土围堰边 坡 坡 度 边坡 围堰设计高 度 <5m 5～ 10m 10～ 15m 砂 土 上 游 2.5 3.0 3.0 下 游 有 排 水 2.0 2.0 2.0 无 排 水 2.0 2.25 2.25 粘 土 上 游 坡 2.0 2.5 3.0 下 游 坡 有 排 水 1.5 1.75 1.75 无 排 水 1.75 2.0 2.25 碎 石 土 和 砾 石 土 上 游 坡 1.5 1.75 2.0 下 游 坡 1.5 1.5 1.75 砂 砾 石 土 上 游 坡 1.75 2.0 2.5 下 游 坡 1.5 1.75 2.0 1.1.3.2 土围堰的顶宽一般不小于3m,为以能够利用堰顶通行车辆和利用大型机械填筑围堰,往往需加大堰顶宽度。 1.2 土石围堰和堆石围堰设计 土石围堰一般用块石或粗碎屑土石填筑,设有粘土或细砂土防渗体.堆石围堰则全部由堆石组成,其防渗体由非土质构成.防渗体可分为塑性斜墙、 心 墙围堰和刚 性心 墙围堰。 1.2.1 塑性斜墙、 心 墙围堰 斜墙或心 墙的断 面 自 上 往下 逐 渐 加宽。心 墙坡 度一般为1:1.5～ 1:0.3， 肥 心 墙壁 可达 1:0.4～ 1:0.5。由粘土或重 壤 土筑成的斜墙、 心 墙， 其顶部厚 度结 构要 求 一般不小于下 表 中 的数 值 ， 但 可结 合 施 工 要 求 进 行适 当 调 整 。 防渗体顶部厚 度 单 位 :m 项 目 下 游 支 撑 体填料 厚 度 Ｈ >50m H=30～ 50m H<30m 斜墙 砂土 1.0...
