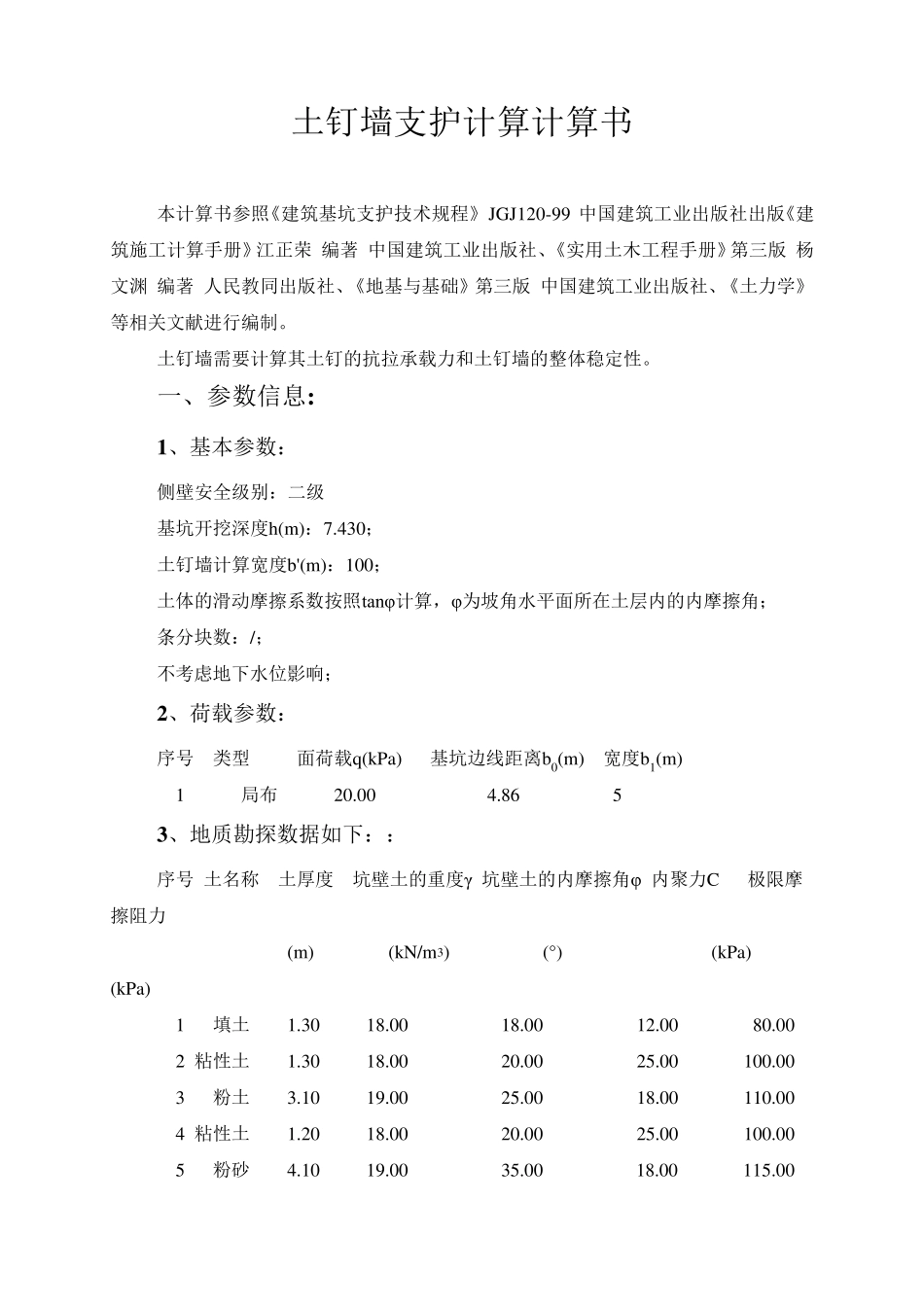

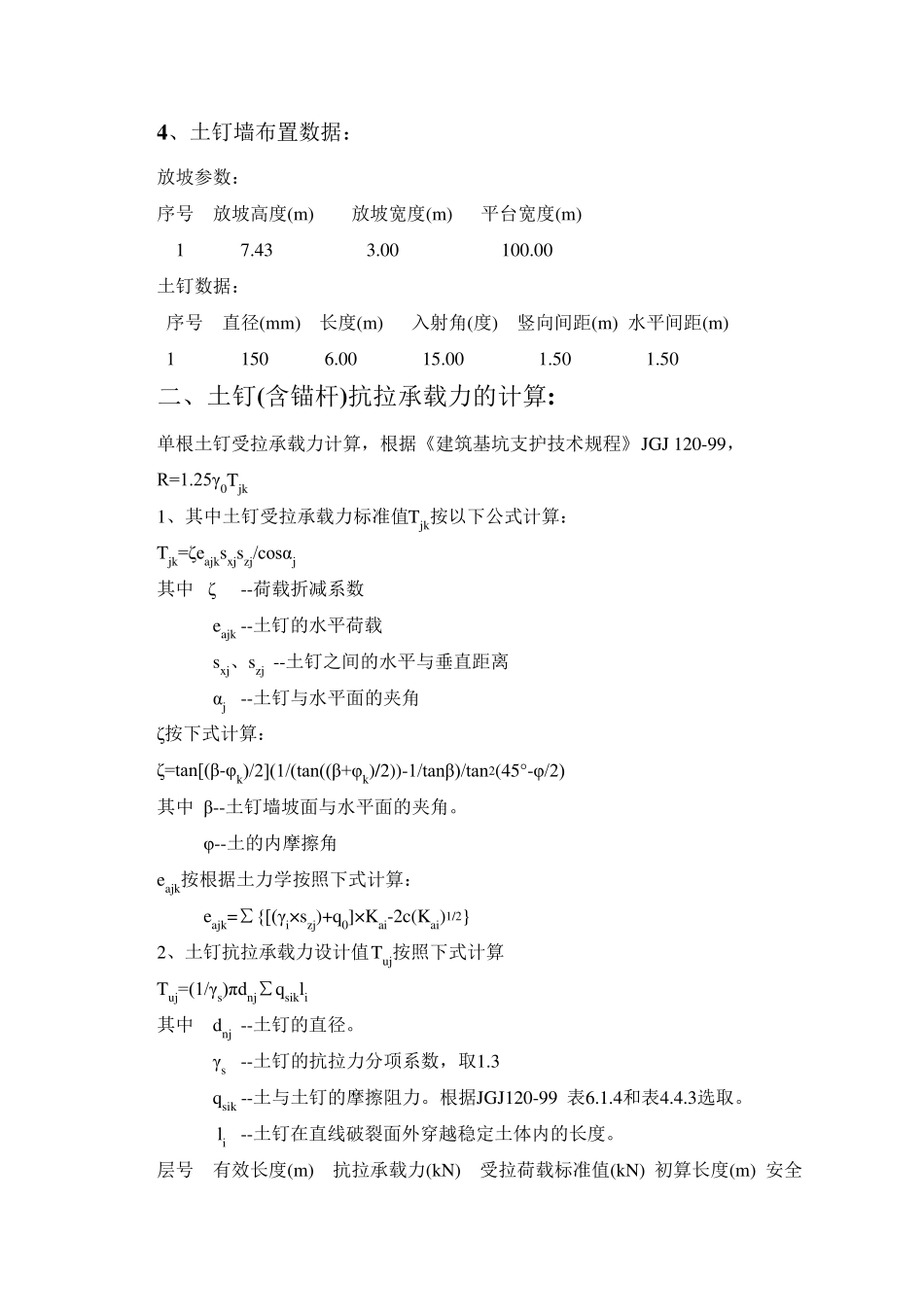

土钉墙支护计算计算书 本计算书参照《建筑基坑支护技术规程》 JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣 编著 中国建筑工业出版社、《实用土木工程手册》第三版 杨文渊 编著 人民教同出版社、《地基与基础》第三版 中国建筑工业出版社、《土力学》等相关文献进行编制。 土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。 一、参数信息: 1、基本参数： 侧壁安全级别：二级 基坑开挖深度h(m)：7.430； 土钉墙计算宽度b'(m)：100； 土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角； 条分块数：/； 不考虑地下水位影响； 2、荷载参数： 序号 类型 面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m) 1 局布 20.00 4.86 5 3、地质勘探数据如下：： 序号 土名称 土厚度 坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力 (m) (kN/m3) (°) (kPa) (kPa) 1 填土 1.30 18.00 18.00 12.00 80.00 2 粘性土 1.30 18.00 20.00 25.00 100.00 3 粉土 3.10 19.00 25.00 18.00 110.00 4 粘性土 1.20 18.00 20.00 25.00 100.00 5 粉砂 4.10 19.00 35.00 18.00 115.00 4、土钉墙布置数据： 放坡参数： 序号 放坡高度(m) 放坡宽度(m) 平台宽度(m) 1 7.43 3.00 100.00 土钉数据： 序号 直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m) 1 150 6.00 15.00 1.50 1.50 二、土钉(含锚杆)抗拉承载力的计算: 单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-99， R=1.25γ0Tjk 1、其中土钉受拉承载力标准值Tjk按以下公式计算： Tjk=ζeajksxjszj/cosαj 其中 ζ --荷载折减系数 eajk --土钉的水平荷载 sxj、szj --土钉之间的水平与垂直距离 αj --土钉与水平面的夹角 ζ按下式计算： ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2) 其中 β--土钉墙坡面与水平面的夹角。 φ--土的内摩擦角 eajk按根据土力学按照下式计算： eajk=∑{[(γi× szj)+q0]× Kai-2c(Kai)1/2} 2、土钉抗拉承载力设计值Tuj按照下式计算 Tuj=(1/γs)πdnj∑qsikli 其中 dnj --土钉的直径。 γs --土钉的抗拉力分项系数，取1.3 qsik --土与土钉的摩擦阻力。根据JGJ120-99 表6.1.4和表4.4.3选取。 li --土钉在直线破裂面外穿越稳定土体内的长度。 层号 有效长度(m)...
