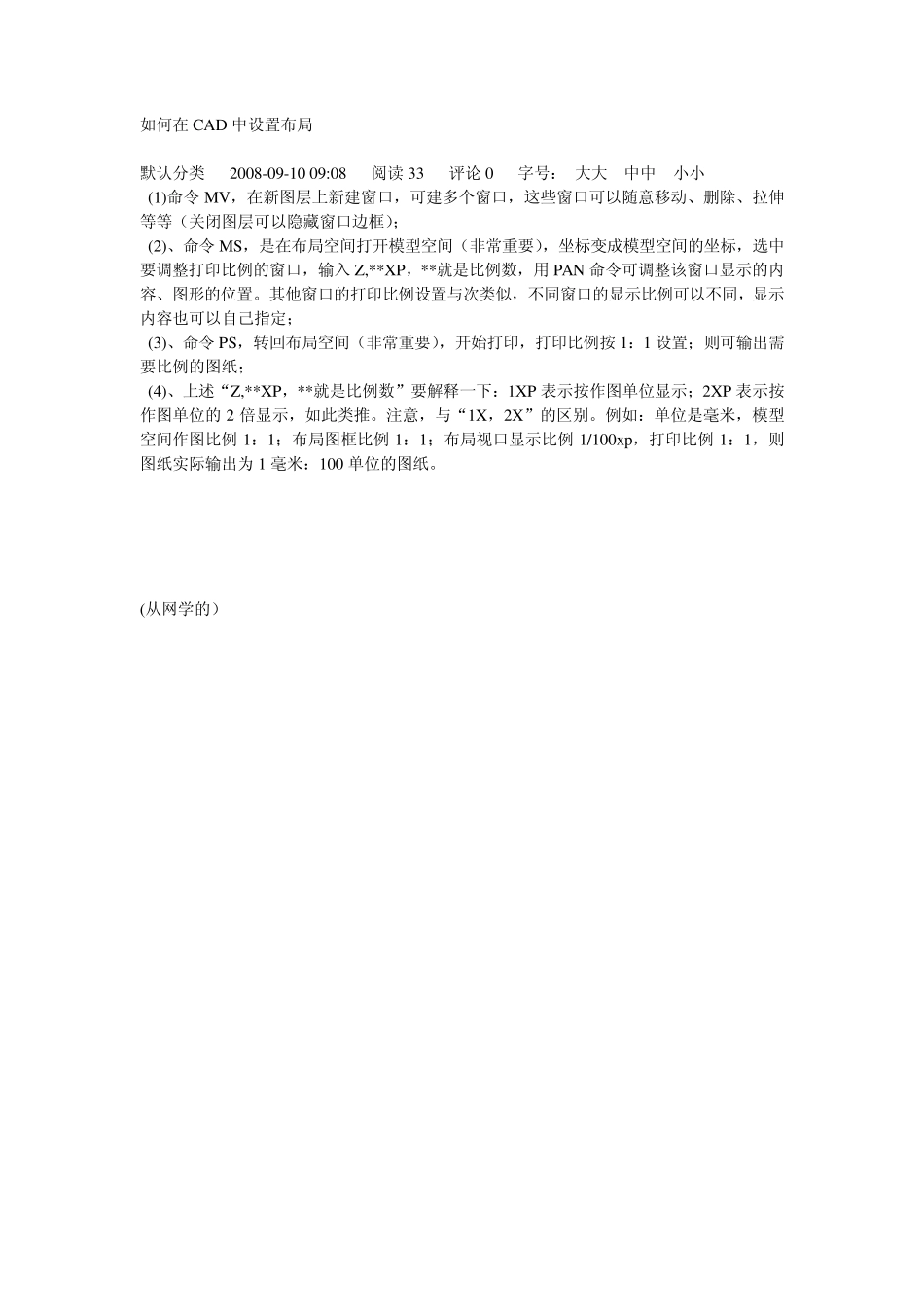

如何在CAD 中设置布局 默认分类 2008-09-10 09:08 阅读33 评论0 字号： 大大 中中 小小 (1)命令MV，在新图层上新建窗口，可建多个窗口，这些窗口可以随意移动、删除、拉伸等等（关闭图层可以隐藏窗口边框）； (2)、命令MS，是在布局空间打开模型空间（非常重要），坐标变成模型空间的坐标，选中要调整打印比例的窗口，输入Z,**XP，**就是比例数，用PAN 命令可调整该窗口显示的内容、图形的位置。其他窗口的打印比例设置与次类似，不同窗口的显示比例可以不同，显示内容也可以自己指定； (3)、命令PS，转回布局空间（非常重要），开始打印，打印比例按1：1 设置；则可输出需要比例的图纸； (4)、上述“Z,**XP，**就是比例数”要解释一下：1XP 表示按作图单位显示；2XP 表示按作图单位的2 倍显示，如此类推。注意，与“1X，2X”的区别。例如：单位是毫米，模型空间作图比例1：1；布局图框比例1：1；布局视口显示比例1/100xp，打印比例1：1，则图纸实际输出为 1 毫米：100 单位的图纸。 (从网学的） 最新CAD 里填充用不了等问题解决办法 默认分类 2009-03-15 09:38 阅读3215 评论16 字号： 大大 中中 小小 1。清除LSP 病毒文件说明 该病毒是以前那个炸开命令不能使用病毒的变种，它修改了这4 个系统变量的值。 (setvar "zoomfactor" 12) (setvar"mbuttonpan" 0) (setvar"HIGHLIGHT" 0) (setvar "fillmode" 0) 这4 个系统变量的默认值是： (setvar "zoomfactor" 40) (setvar"mbuttonpan" 1) (setvar"HIGHLIGHT" 1) (setvar "fillmode" 1) （系统变量的相关说明请打开CAD 后按F1 键查看帮助文档。） 它不像以前的病毒那样，让一些命令无法使用，而是修改了几个系统变量使我们的操作不方便。 它的传播方式跟以前一样，只能在CAD 支持路径和打开DWG 文件时传播。 手工清除方法：（请参考“CAD 病毒清除方法.doc”文档中的图示） ①、关闭 CAD（一定要先关闭正在运行的CAD 程序）。 ②、按F3 键打开XP 系统的文件搜索窗口，搜索并删除acad.lsp、acadappp.lsp 和acadapp.lsp这3 个文件。 注意：“搜索范围”一定要选择“本机硬盘驱动器...”，并勾选“搜索选项”中的“高级选项”，将其下的“搜索子文件夹”项勾选上，否则不能将病毒文件全部搜索清除干净。 ③、在CAD 命令行运行下面的代码，修复病毒修改系统变量值： (setvar "zoomfactor" 40)(setvar"mbuttonpan" 1...
