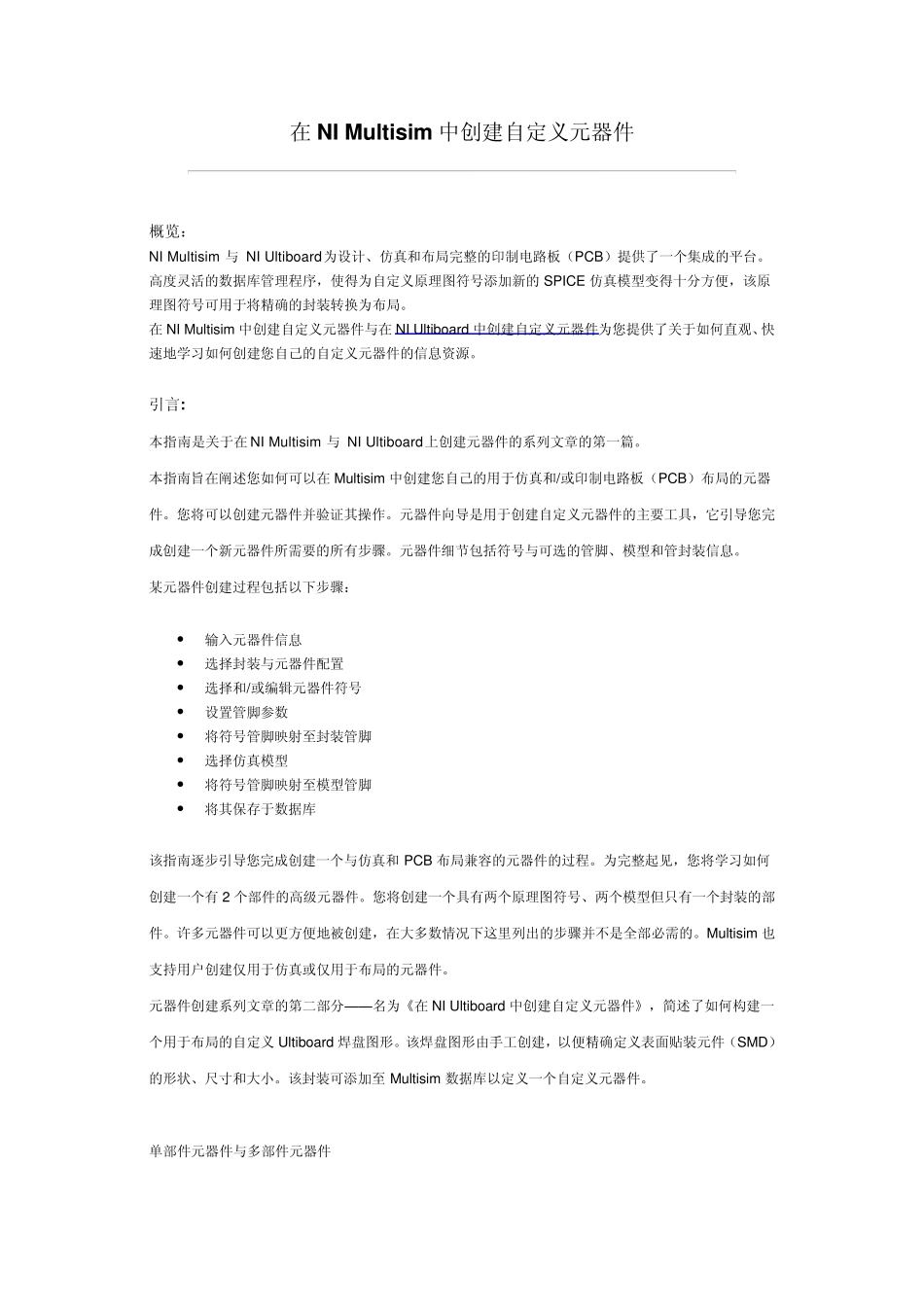

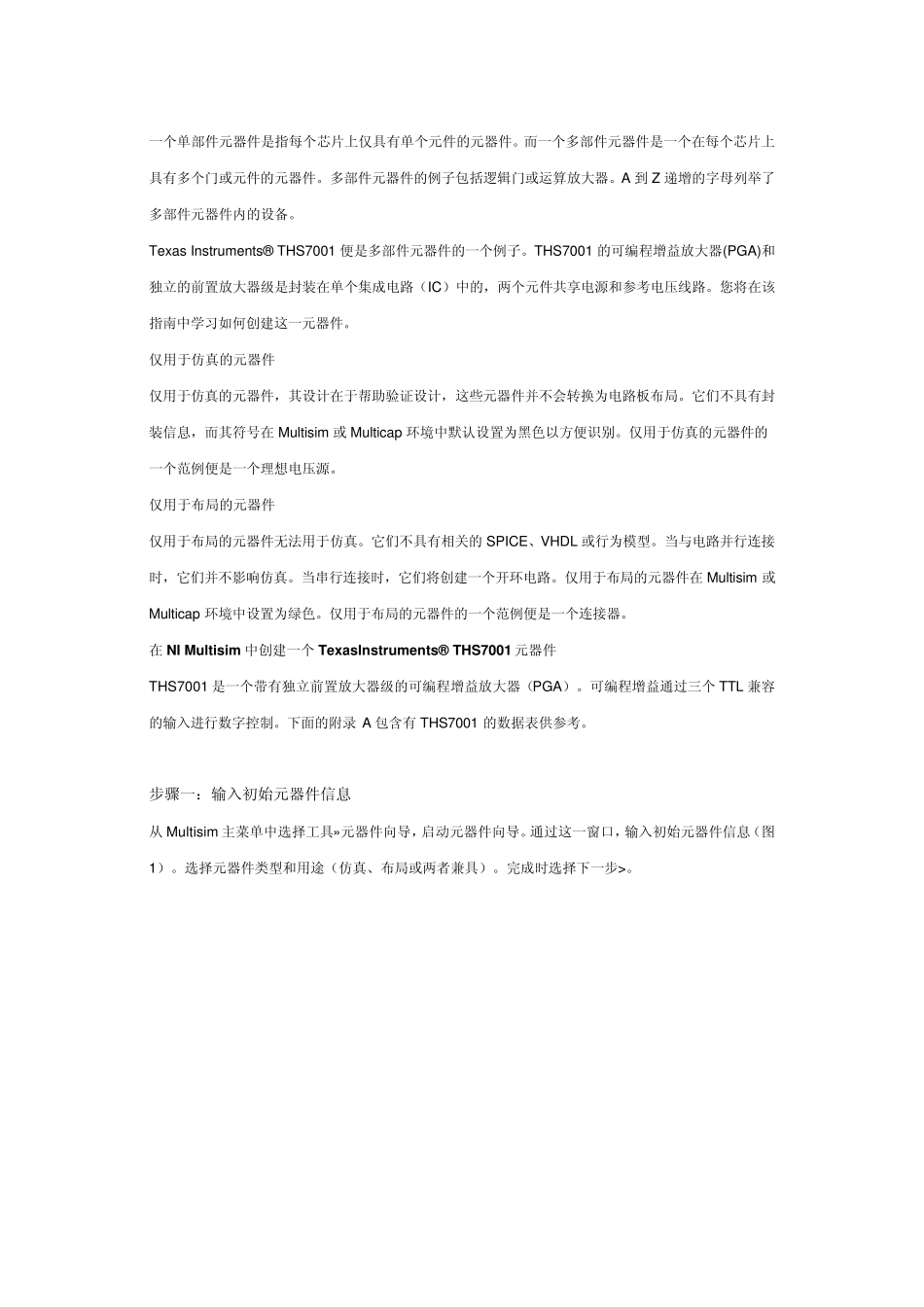

在NI Mu ltisim 中创建自定义元器件 概览： NI Mu ltisim 与 NI Ultiboard为设计、仿真和布局完整的印制电路板（PCB）提供了一个集成的平台。高度灵活的数据库管理程序，使得为自定义原理图符号添加新的 SPICE 仿真模型变得十分方便，该原理图符号可用于将精确的封装转换为布局。 在NI Mu ltisim 中创建自定义元器件与在NI Ultiboard 中创建自定义元器件为您提供了关于如何直观、快速地学习如何创建您自己的自定义元器件的信息资源。 引言: 本指南是关于在NI Mu ltisim 与 NI Ultiboard上创建元器件的系列文章的第一篇。 本指南旨在阐述您如何可以在Mu ltisim 中创建您自己的用于仿真和/或印制电路板（PCB）布局的元器件。您将可以创建元器件并验证其操作。元器件向导是用于创建自定义元器件的主要工具，它引导您完成创建一个新元器件所需要的所有步骤。元器件细节包括符号与可选的管脚、模型和管封装信息。 某元器件创建过程包括以下步骤：  输入元器件信息  选择封装与元器件配置  选择和/或编辑元器件符号  设置管脚参数  将符号管脚映射至封装管脚  选择仿真模型  将符号管脚映射至模型管脚  将其保存于数据库 该指南逐步引导您完成创建一个与仿真和 PCB 布局兼容的元器件的过程。为完整起见，您将学习如何创建一个有 2 个部件的高级元器件。您将创建一个具有两个原理图符号、两个模型但只有一个封装的部件。许多元器件可以更方便地被创建，在大多数情况下这里列出的步骤并不是全部必需的。Mu ltisim 也支持用户创建仅用于仿真或仅用于布局的元器件。 元器件创建系列文章的第二部分——名为《在NI Ultiboard 中创建自定义元器件》，简述了如何构建一个用于布局的自定义Ultiboard 焊盘图形。该焊盘图形由手工创建，以便精确定义表面贴装元件（SMD）的形状、尺寸和大小。该封装可添加至 Mu ltisim 数据库以定义一个自定义元器件。 单部件元器件与多部件元器件 一个单部件元器件是指每个芯片上仅具有单个元件的元器件。而一个多部件元器件是一个在每个芯片上具有多个门或元件的元器件。多部件元器件的例子包括逻辑门或运算放大器。A 到Z 递增的字母列举了多部件元器件内的设备。 Texas Instruments® THS7001 便是多部件元器件的一个例子。THS7001 的可编程增益放大器(PGA)和独立的前置放大器级是封装在单个集成电路（IC）中的，两个元件共享电源和参考电压...
