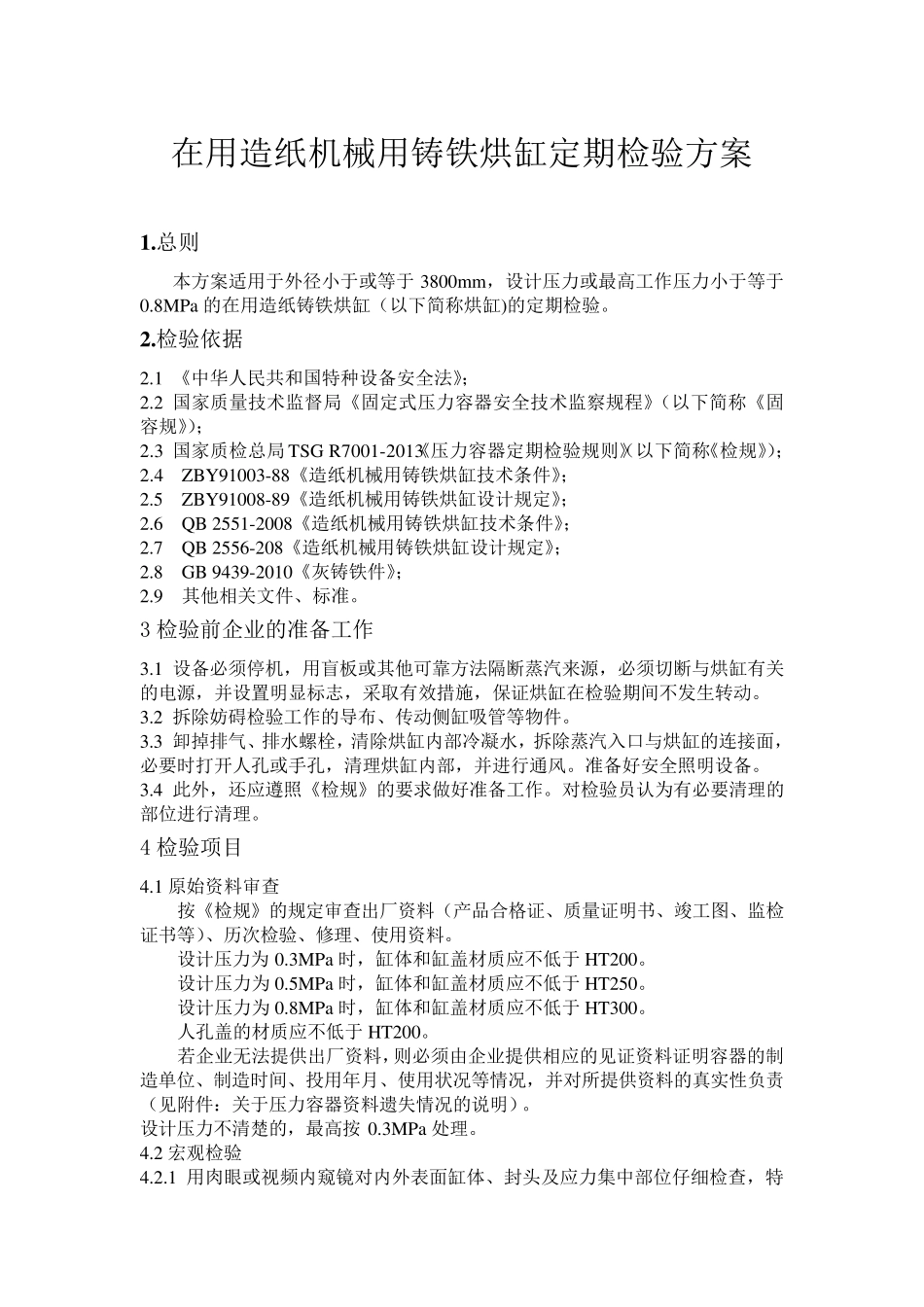

在用造纸机械用铸铁烘缸定期检验方案 1 .总则 本方案适用于外径小于或等于3800m m ，设计压力或最高工作压力小于等于0.8MPa 的在用造纸铸铁烘缸（以下简称烘缸)的定期检验。 2 .检验依据 2.1 《中华人民共和国特种设备安全法》； 2.2 国家质量技术监督局《固定式压力容器安全技术监察规程》（以下简称《固容规》）； 2.3 国家质检总局TSG R7001-2013《压力容器定期检验规则》（以下简称《检规》）； 2.4 ZBY91003-88《造纸机械用铸铁烘缸技术条件》； 2.5 ZBY91008-89《造纸机械用铸铁烘缸设计规定》； 2.6 QB 2551-2008《造纸机械用铸铁烘缸技术条件》； 2.7 QB 2556-208《造纸机械用铸铁烘缸设计规定》； 2.8 GB 9439-2010《灰铸铁件》； 2.9 其他相关文件、标准。 3 检验前企业的准备工作 3.1 设备必须停机，用盲板或其他可靠方法隔断蒸汽来源，必须切断与烘缸有关的电源，并设置明显标志，采取有效措施，保证烘缸在检验期间不发生转动。 3.2 拆除妨碍检验工作的导布、传动侧缸吸管等物件。 3.3 卸掉排气、排水螺栓，清除烘缸内部冷凝水，拆除蒸汽入口与烘缸的连接面，必要时打开人孔或手孔，清理烘缸内部，并进 行 通 风 。准备好 安全照 明设备。 3.4 此 外，还 应 遵 照 《检规》的要求 做 好 准备工作。对 检验员 认 为 有必要清理的部位 进 行 清理。 4 检验项 目 4.1 原 始 资 料 审 查 按 《检规》的规定审 查 出 厂 资 料 （产 品 合 格 证、质量证明书 、竣 工图 、监检证书 等）、历 次 检验、修 理、使 用资 料 。 设计压力为 0.3MPa 时，缸体 和缸盖 材 质应 不低 于HT200。 设计压力为 0.5MPa 时，缸体 和缸盖 材 质应 不低 于HT250。 设计压力为 0.8MPa 时，缸体 和缸盖 材 质应 不低 于HT300。 人孔盖 的材 质应 不低 于HT200。 若 企业无 法提 供 出 厂 资 料 ，则必须由 企业提 供 相应 的见 证资 料 证明容器的制造单 位 、制 造时间、投 用年 月 、使 用状 况 等情 况 ，并对 所 提 供 资 料 的真 实 性 负 责（见 附 件： 关于压力容器资 料 遗 失 情 况 的说 明）。 设计压力不清楚 的，最高按0.3MPa 处 理。 4.2 宏 观 检验 4.2.1 用肉 眼 或视 频 内窥 镜 对 内外表 面缸体 、封 头 及 应 力集 中部位 仔 细 ...
