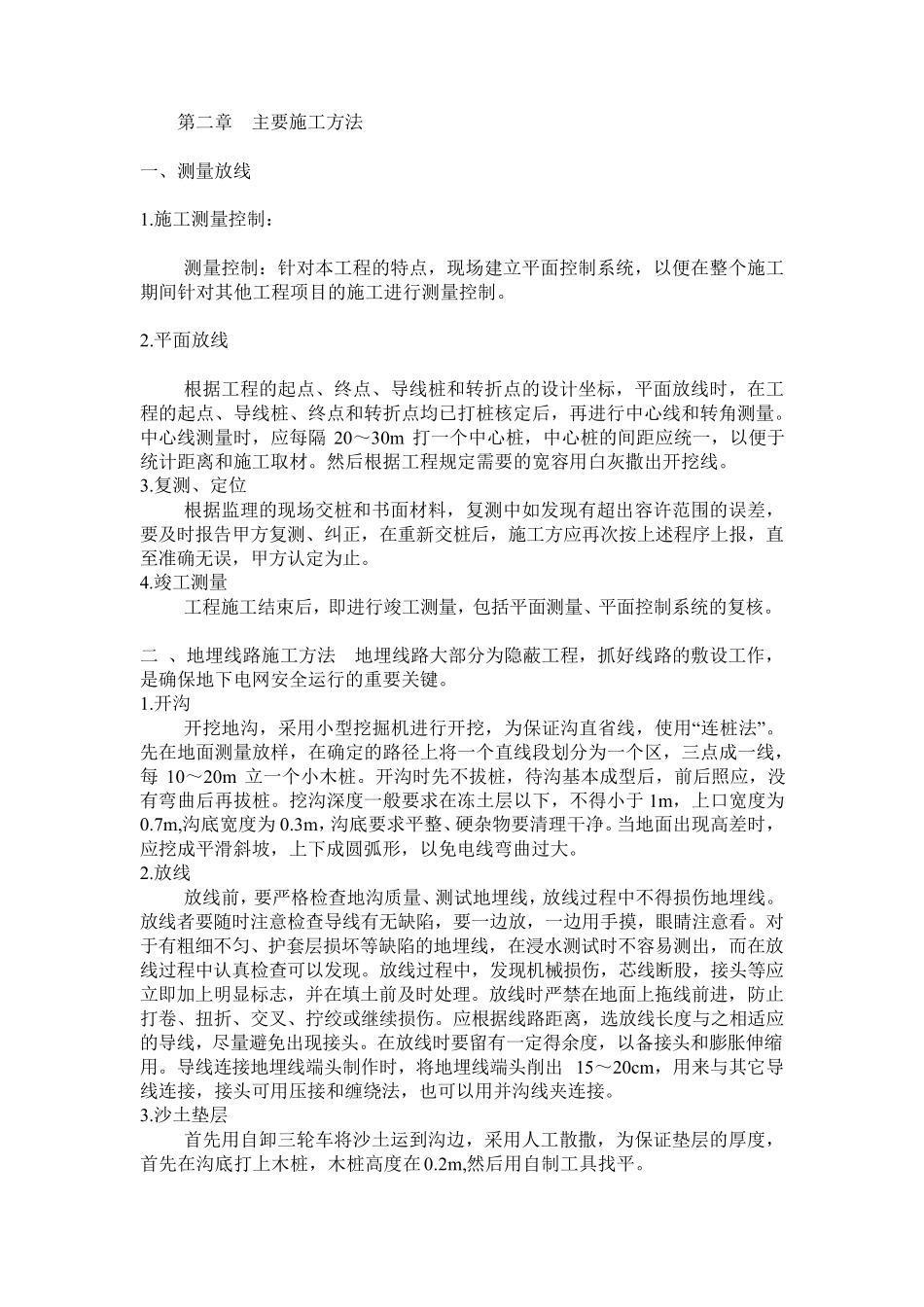

第二章 主要施工方法 一、测量放线 1.施工测量控制： 测量控制：针对本工程的特点，现场建立平面控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。 2.平面放线 根据工程的起点、终点、导线桩和转折点的设计坐标，平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。中心线测量时，应每隔 20～30m 打一个中心桩，中心桩的间距应统一，以便于统计距离和施工取材。然后根据工程规定需要的宽容用白灰撒出开挖线。 3.复测、定位 根据监理的现场交桩和书面材料，复测中如发现有超出容许范围的误差，要及时报告甲方复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，甲方认定为止。 4.竣工测量 工程施工结束后，即进行竣工测量，包括平面测量、平面控制系统的复核。 二 、地埋线路施工方法 地埋线路大部分为隐蔽工程，抓好线路的敷设工作，是确保地下电网安全运行的重要关键。 1.开沟 开挖地沟，采用小型挖掘机进行开挖，为保证沟直省线，使用“连桩法”。先在地面测量放样，在确定的路径上将一个直线段划分为一个区，三点成一线，每 10～20m 立一个小木桩。开沟时先不拔桩，待沟基本成型后，前后照应，没有弯曲后再拔桩。挖沟深度一般要求在冻土层以下，不得小于 1m，上口宽度为0.7m,沟底宽度为 0.3m，沟底要求平整、硬杂物要清理干净。当地面出现高差时，应挖成平滑斜坡，上下成圆弧形，以免电线弯曲过大。 2.放线 放线前，要严格检查地沟质量、测试地埋线，放线过程中不得损伤地埋线。放线者要随时注意检查导线有无缺陷，要一边放，一边用手摸，眼睛注意看。对于有粗细不匀、护套层损坏等缺陷的地埋线，在浸水测试时不容易测出，而在放线过程中认真检查可以发现。放线过程中，发现机械损伤，芯线断股，接头等应立即加上明显标志，并在填土前及时处理。放线时严禁在地面上拖线前进，防止打卷、扭折、交叉、拧绞或继续损伤。应根据线路距离，选放线长度与之相适应的导线，尽量避免出现接头。在放线时要留有一定得余度，以备接头和膨胀伸缩用。导线连接地埋线端头制作时，将地埋线端头削出 15～20cm，用来与其它导线连接，接头可用压接和缠绕法，也可以用并沟线夹连接。 3.沙土垫层 首先用自卸三轮车将沙土运到沟边，采用人工散撒，为保证垫层的厚度，首先在沟底打上木桩，木桩高度在0.2m,然后用自制工具找平。 4.排线 排线的目的是核准相序，排...
