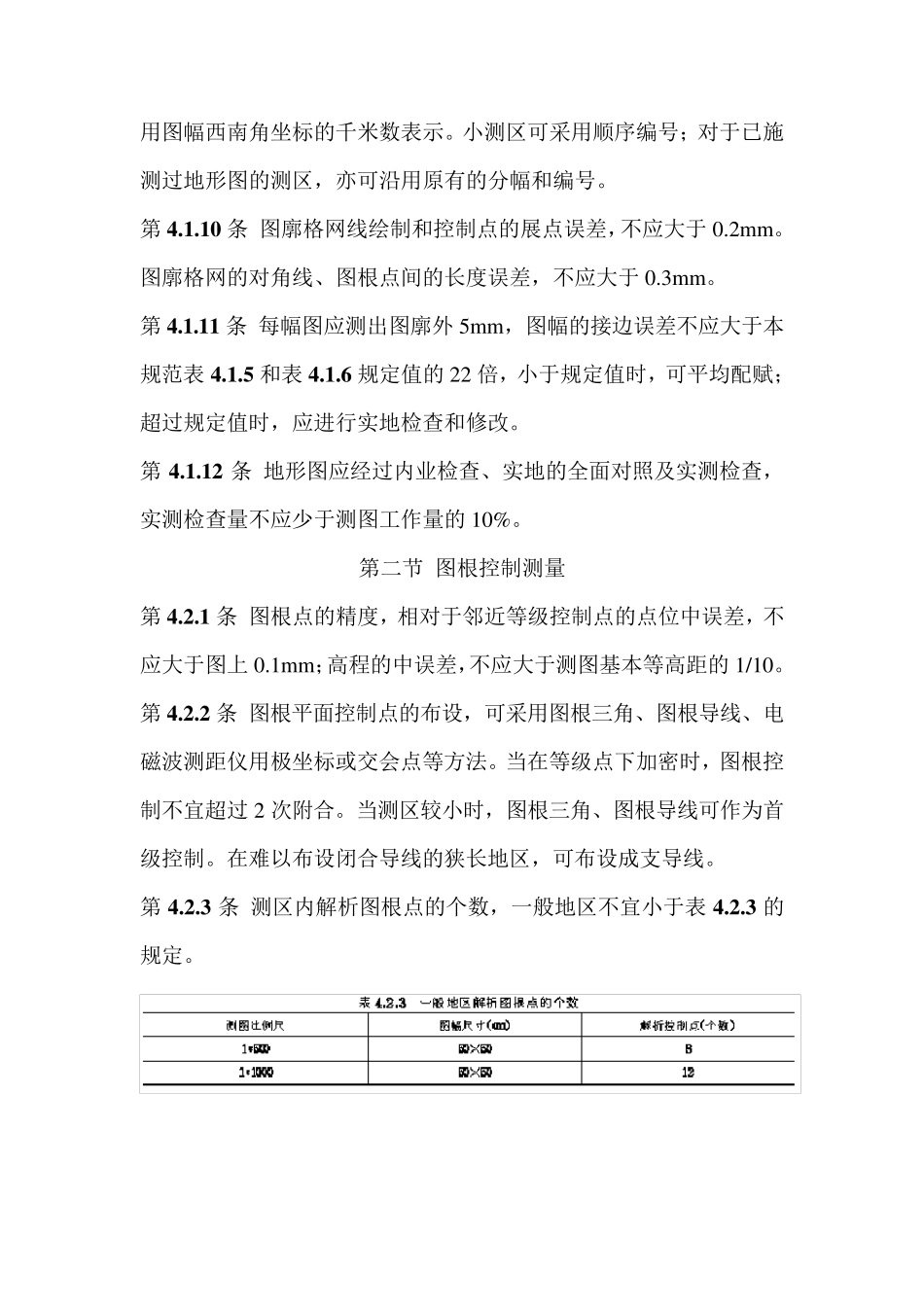

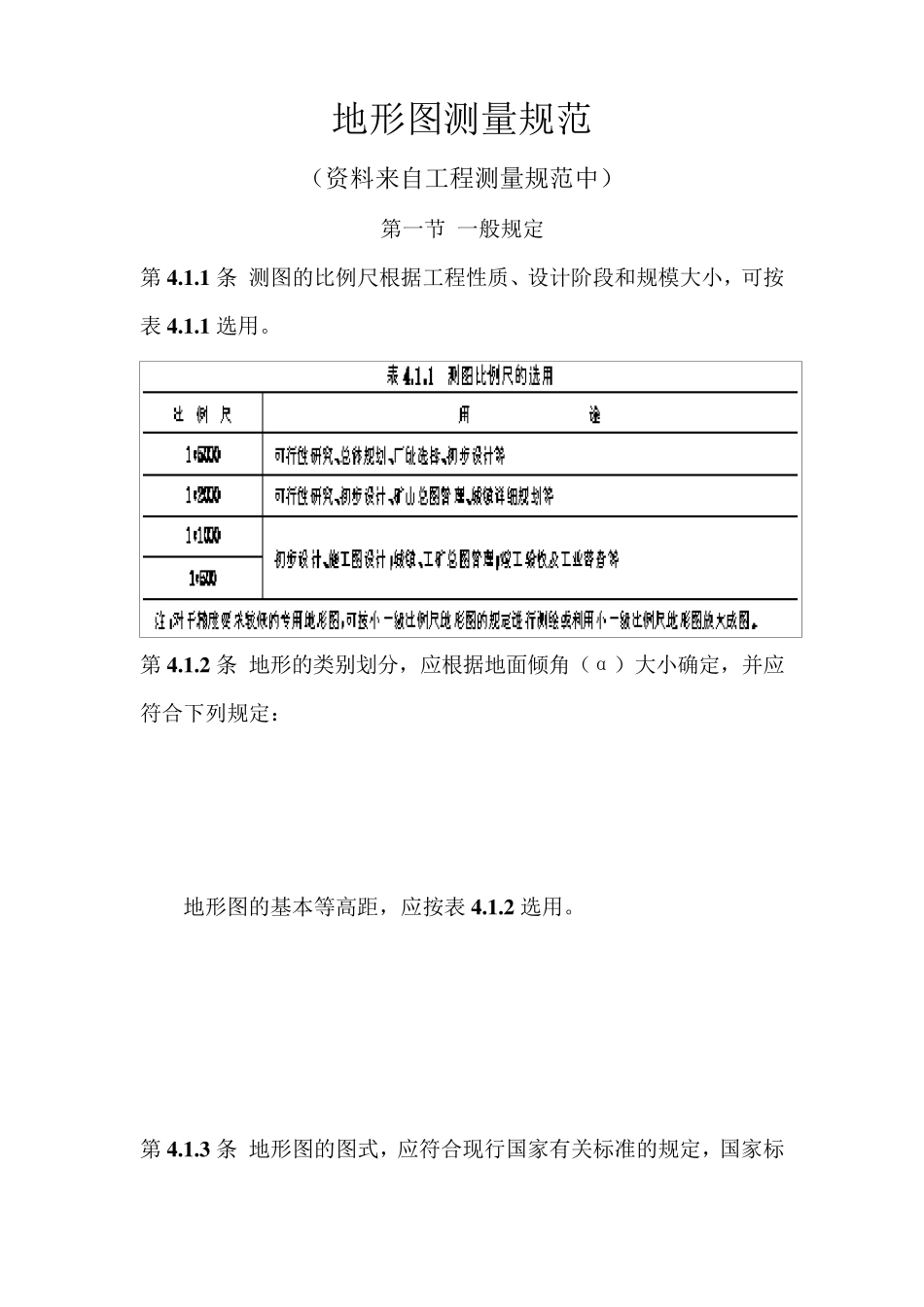

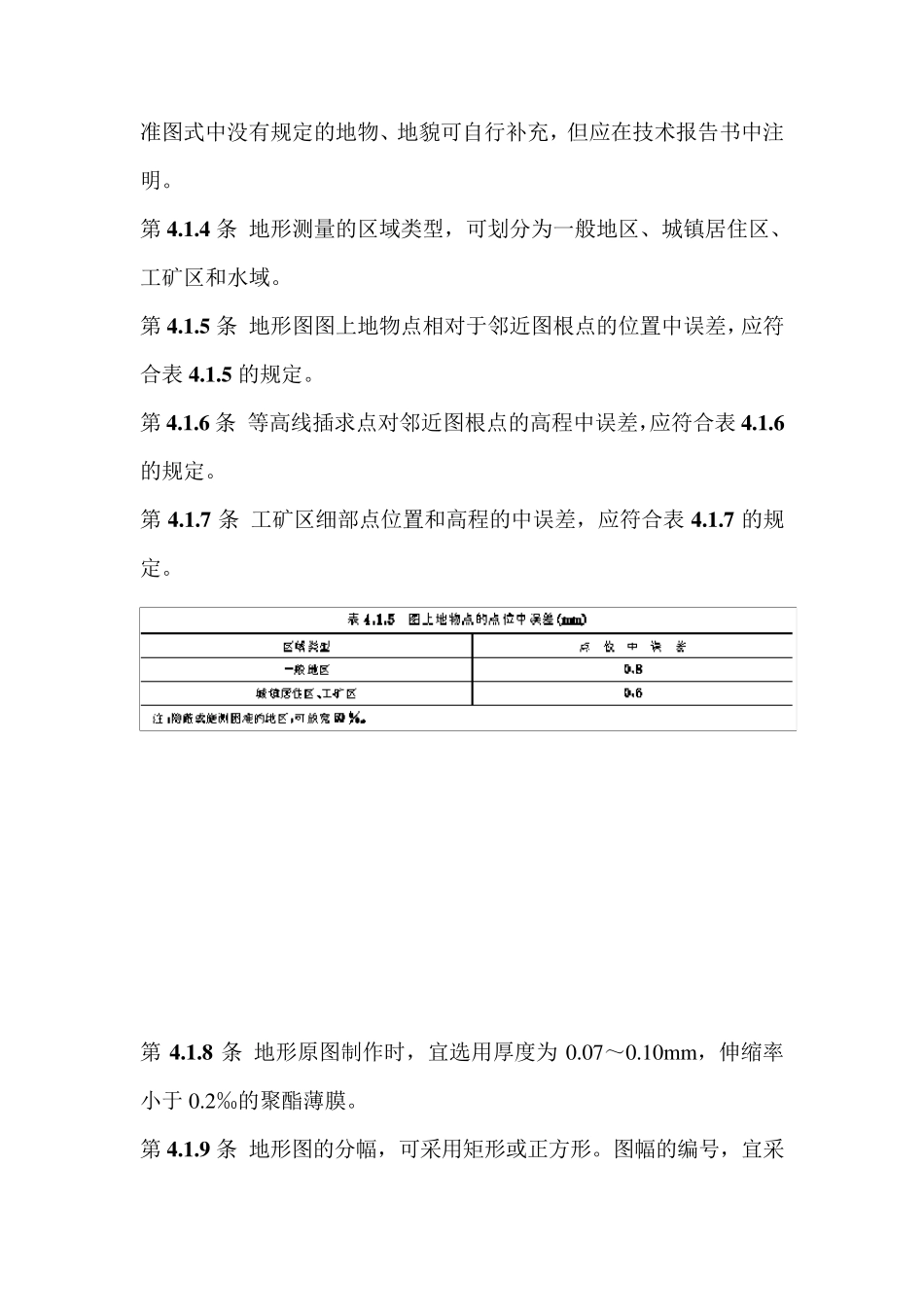

地形图测量规范 (资料来自工程测量规范中) 第一节 一般规定 第4 .1 .1 条 测图的比例尺根据工程性质、设计阶段和规模大小,可按表4 .1 .1 选用。 第4 .1 .2 条 地形的类别划分,应根据地面倾角(α)大小确定,并应符合下列规定: 地形图的基本等高距,应按表4 .1 .2 选用。 第4 .1 .3 条 地形图的图式,应符合现行国家有关标准的规定,国家标准图式中没有规定的地物、地貌可自行补充,但应在技术报告书中注明。 第4 .1 .4 条 地形测量的区域类型,可划分为一般地区、城镇居住区、工矿区和水域。 第4 .1 .5 条 地形图图上地物点相对于邻近图根点的位置中误差,应符合表4 .1 .5 的规定。 第4 .1 .6 条 等高线插求点对邻近图根点的高程中误差,应符合表4 .1 .6的规定。 第4 .1 .7 条 工矿区细部点位置和高程的中误差,应符合表4 .1 .7 的规定。 第4 .1 .8 条 地形原图制作时,宜选用厚度为0.07~0.10m m ,伸缩率小于0.2‰的聚酯薄膜。 第4 .1 .9 条 地形图的分幅,可采用矩形或正方形。图幅的编号,宜采用图幅西南角坐标的千米数表示。小测区可采用顺序编号;对于已施测过地形图的测区,亦可沿用原有的分幅和编号。 第4 .1 .1 0 条 图廓格网线绘制和控制点的展点误差,不应大于0.2m m 。图廓格网的对角线、图根点间的长度误差,不应大于0.3m m 。 第4 .1 .1 1 条 每幅图应测出图廓外 5m m ,图幅的接边误差不应大于本规范表4 .1 .5 和表4 .1 .6 规定值的22 倍,小于规定值时,可平均配赋;超过规定值时,应进行实地检查和修改。 第4 .1 .1 2 条 地形图应经过内业检查、实地的全面对照及实测检查,实测检查量不应少于测图工作量的10%。 第二节 图根控制测量 第4 .2 .1 条 图根点的精度,相对于邻近等级控制点的点位中误差,不应大于图上 0.1m m ;高程的中误差,不应大于测图基本等高距的1/10。 第4 .2 .2 条 图根平面控制点的布设,可采用图根三角、图根导线、电磁波测距仪用极坐标或交会点等方法。当在等级点下加密时,图根控制不宜超过2 次附合。当测区较小时,图根三角、图根导线可作为首级控制。在难以布设闭合导线的狭长地区,可布设成支导线。 第4 .2 .3 条 测区内解析图根点的个数,一般地区不宜小于表4 .2 .3 的规定。 第4 .2 .4 条 当图根点作为首级控制或等级点稀少时,应埋设适当数量的标石。 (Ⅰ...
