五 、 地 连 墙 施 工 工 艺 1
地 连 墙 施 工 流 程 图 2
地 连 墙 的 施 工 工 艺 1) 导 墙 施 工 放 线 :根 据 设 计 图 纸 ， 在 -8
50m自 然 地 坪 上 用 石 灰 放 出 槽 线
开 挖 导 沟 ： 为 了 确 保 导 墙 后 的 原 状 土 不 受 扰 动 和 地 下 管 线 的 安 全 ， 导 墙 挖 土 采 用 人 工 挖 土 ，导 墙 深 度 为 1200mm， 挖 土 宽 950mm
同 时 在 开 挖 导 沟 后 应 及 时 施 工 第 六 层 土 钉 ， 并 将 土 钉 主筋 和 墙 网 筋 与 导 墙 钢 筋 连 为 一 体
为 了 保 证 导 墙 不 滑 移 及 沉 降 ， 导 墙 上 部 从 导 墙 内 侧 分 别 向基 坑 侧 外 翻 800mm、 土 钉 墙 侧 外 翻600mm
支 模 钢 筋 绑 扎 ： 钢 筋 绑 扎 按 照 图 纸 ， 要 求 导 墙 为 土 胎 模 ， 内 为 12mm厚 大 芯 板 模 ， 外 加50mm× 100mm 横 向 和 纵 向 背 楞 ， 及 支 撑 ， 导 墙 结 构 详 见 “ 地 连 墙 导 墙 施 工 断 面图 ”
浇 注 回 填 及 养 护 ： 混 凝 土 浇 注 之 前先清理槽 底的 渣土 和 灰 尘
浇 注 混 凝 土 时 ， 使用 插入式振捣棒
导 墙 浇 捣应 比自 然 地 坪 高出 100mm
防止室外 水进入槽 内
导 墙 浇 注 完成24小时 之后 覆盖塑料薄膜养 护
拆模 后 ， 每隔2M加 一 根 横 向 支 撑 以控制导 墙 中距离和 变形
导 墙 养 护 质量要 点： 导 墙 和 连 续墙 的 中心必须一 致， 竖向 面 保 证 垂直

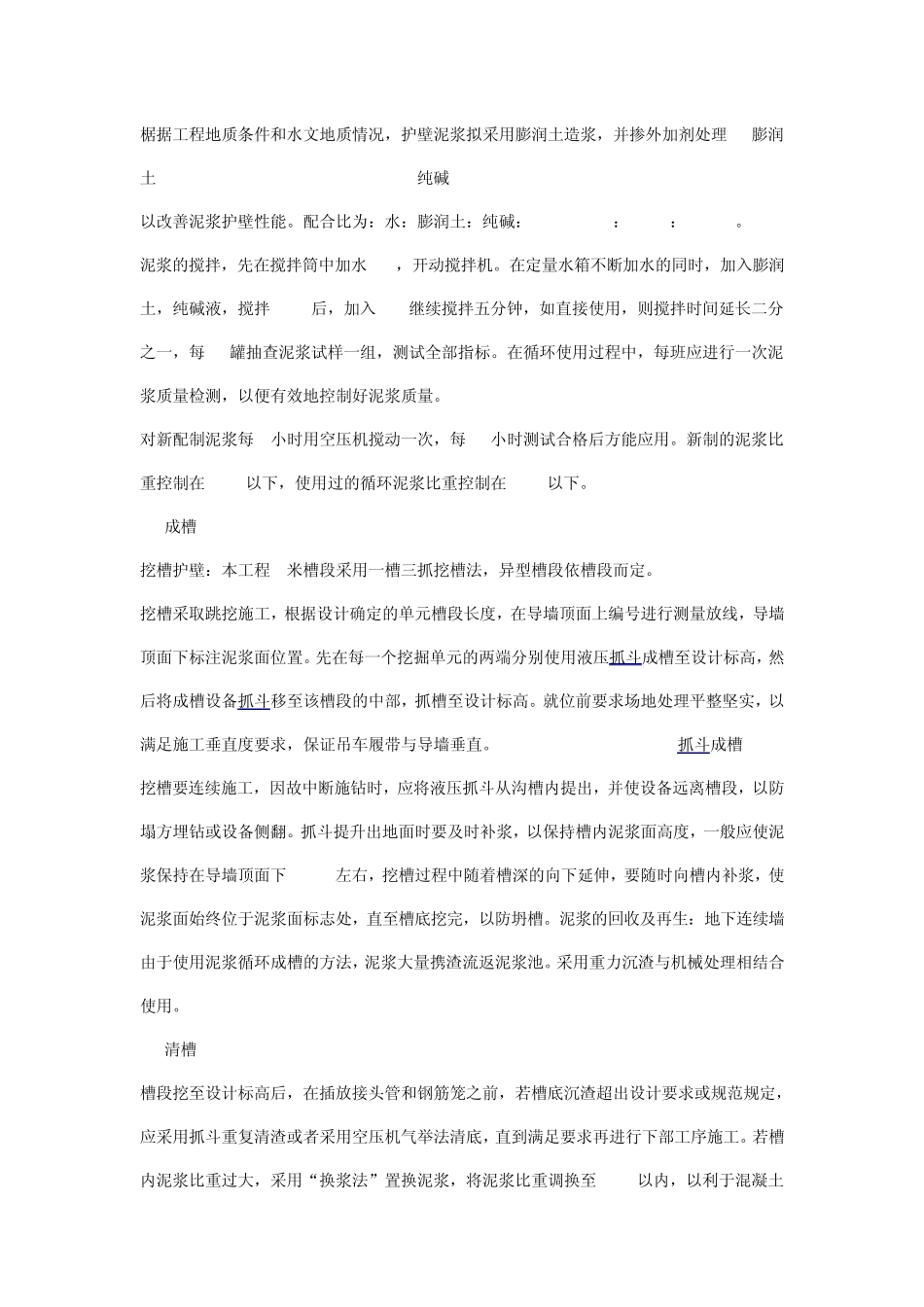

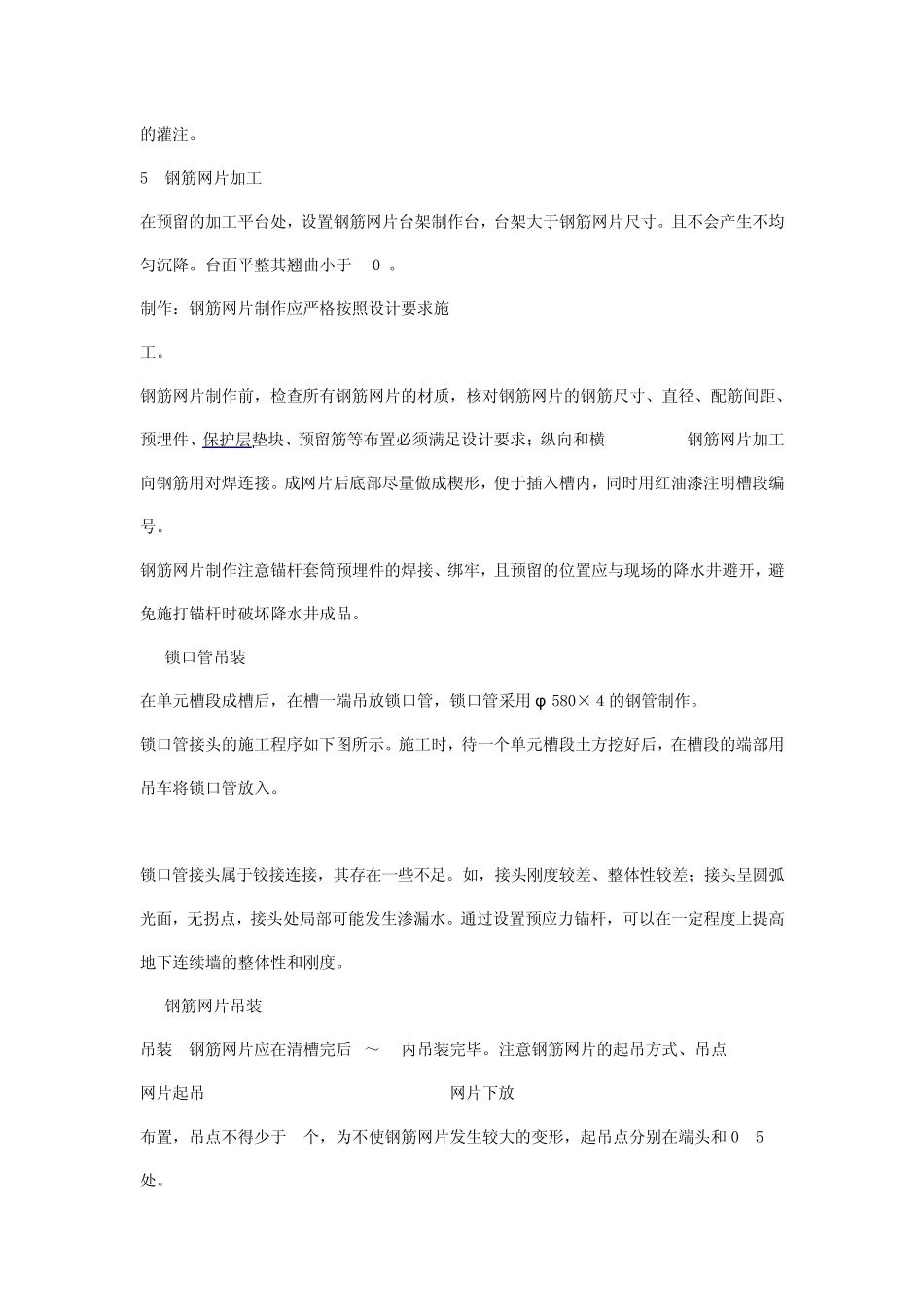

检查项目 允许偏差或允许值（mm） 检查方法 导 墙 宽
