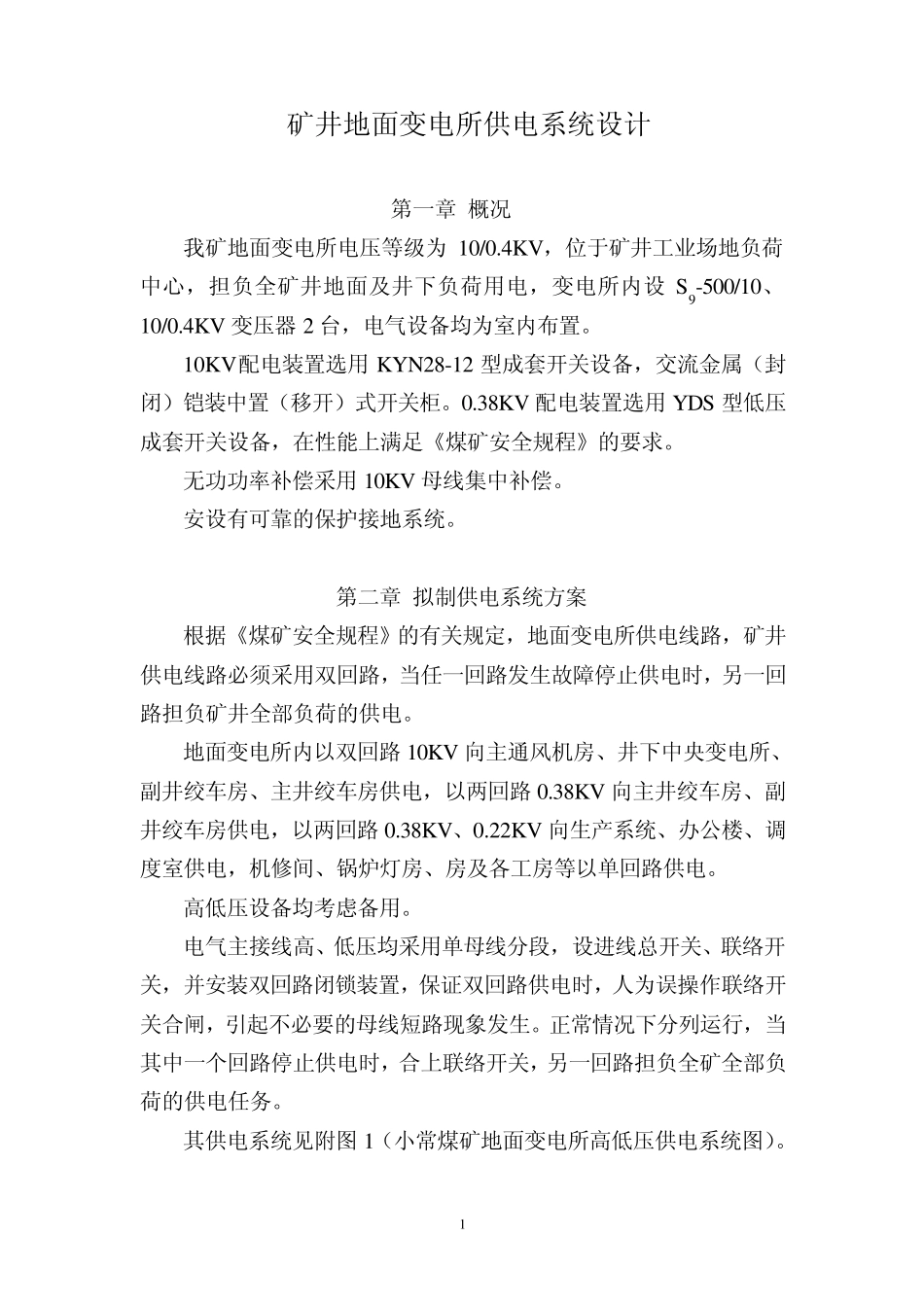

1 矿井地面变电所供电系统设计 第一章 概况 我矿地面变电所电压等级为10/0.4KV，位于矿井工业场地负荷中心，担负全矿井地面及井下负荷用电，变电所内设S9-500/10、10/0.4KV 变压器 2 台，电气设备均为室内布置。 10KV 配电装置选用KY N28-12 型成套开关设备，交流金属（封闭）铠装中置（移开）式开关柜。0.38KV 配电装置选用YDS 型低压成套开关设备，在性能上满足《煤矿安全规程》的要求。 无功功率补偿采用10KV 母线集中补偿。 安设有可靠的保护接地系统。 第二章 拟制供电系统方案 根据《煤矿安全规程》的有关规定，地面变电所供电线路，矿井供电线路必须采用双回路，当任一回路发生故障停止供电时，另一回路担负矿井全部负荷的供电。 地面变电所内以双回路 10KV 向主通风机房、井下中央变电所、副井绞车房、主井绞车房供电，以两回路 0.38KV 向主井绞车房、副井绞车房供电，以两回路 0.38KV、0.22KV 向生产系统、办公楼、调度室供电，机修间、锅炉灯房、房及各工房等以单回路供电。 高低压设备均考虑备用。 电气主接线高、低压均采用单母线分段，设进线总开关、联络开关，并安装双回路闭锁装置，保证双回路供电时，人为误操作联络开关合闸，引起不必要的母线短路现象发生。正常情况下分列运行，当其中一个回路停止供电时，合上联络开关，另一回路担负全矿全部负荷的供电任务。 其供电系统见附图 1（小常煤矿地面变电所高低压供电系统图）。 2 第三节 用电负荷统计（见下表） 用电负荷统计表 序号 负 荷 统 计 单机容量（KW ） 工 作 台 数 设 备 容 量 功 率 因 数 需 用 系 数 总 容 量 （KW） 工 作 容 量 （KW） 1 主井绞车 1 2 0 0 1 1 2 0 0 1 2 0 0 2 副井绞车 5 0 0 1 5 0 0 5 0 0 3 主通风机 8 0 0 1 1 6 0 0 8 0 0 4 地变 5 0 0 2 1 0 0 0 1 0 0 0 5 综采设备 1 9 4 7 1 3 2 0 7 2 1 9 4 7 6 主排水泵 2 8 0 1 1 1 2 0 2 8 0 7 主运输设备 6 4 0 2 6 4 0 6 4 0 8 辅助运输 1 0 0 4 1 0 0 5 0 9 综掘设备 2 8 0 2 5 8 0 5 8 0 1 0 局扇 6 0 2 1 2 0 1 2 0 1 1 喷浆 5 5 2 1 1 0 1 1 0 1 2 井底车场 3 0 2 6 0 6 0 1 3 其他 1 4 1 5 合计 6 3 8 7 3 0 9 6 8 2 6 7 2 7 第三章 ...
