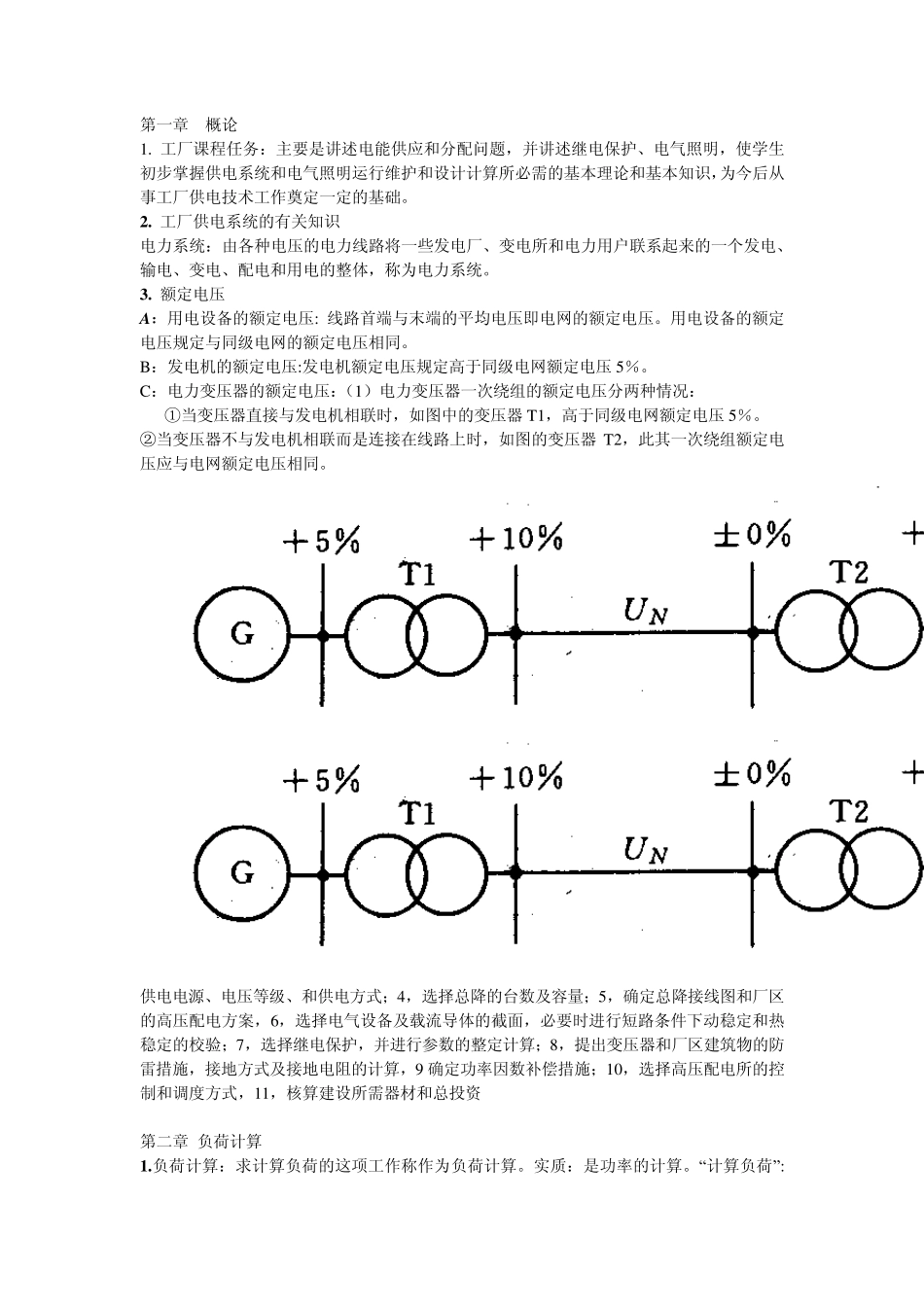

第一章 概论 1. 工厂课程任务：主要是讲述电能供应和分配问题，并讲述继电保护、电气照明，使学生初步掌握供电系统和电气照明运行维护和设计计算所必需的基本理论和基本知识，为今后从事工厂供电技术工作奠定一定的基础。 2 . 工厂供电系统的有关知识 电力系统：由各种电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。 3 . 额定电压 A ：用电设备的额定电压: 线路首端与末端的平均电压即电网的额定电压。用电设备的额定电压规定与同级电网的额定电压相同。 B：发电机的额定电压:发电机额定电压规定高于同级电网额定电压5％。 C：电力变压器的额定电压：（1）电力变压器一次绕组的额定电压分两种情况： ①当变压器直接与发电机相联时，如图中的变压器T1，高于同级电网额定电压5％。 ②当变压器不与发电机相联而是连接在线路上时，如图的变压器T2，此其一次绕组额定电压应与电网额定电压相同。 （2）电力变压器二次绕组的额定电压一亦分两种情况： ①变压器二次侧供电线路较长，如图中的变压器T1，其二次绕组额定电压应比相联电网额定电压高10％。 ②变压器二次侧供电线路不长时，如图中的变压器T2，其二次绕组额定电压只需高于所联电网额定电压5％。 4 . 电力系统的中性点运行方式：A，中性点直接接地系统 低压配电系统，按保护接地形式，分为TN 系统、TT 系统和IT 系统。B，中性点不接地的电力系统 c，中性点经消弧线圈接地的电力系统 5 . 工厂供电设计的主要内容：1，根据资料，计算出车间及全厂的计算负荷；2，根据计算负荷选择车间变电所位置和变压器的台数和容量；3，根据负荷等级全厂的计算负荷，选择供电电源、电压等级、和供电方式；4，选择总降的台数及容量；5，确定总降接线图和厂区的高压配电方案，6，选择电气设备及载流导体的截面，必要时进行短路条件下动稳定和热稳定的校验；7，选择继电保护，并进行参数的整定计算；8，提出变压器和厂区建筑物的防雷措施，接地方式及接地电阻的计算，9 确定功率因数补偿措施；10，选择高压配电所的控制和调度方式，11，核算建设所需器材和总投资 第二章 负荷计算 1 .负荷计算：求计算负荷的这项工作称作为负荷计算。实质：是功率的计算。“计算负荷”:指用统计计算求出的，用来选择和校验变压器容量及开关设备、连接该负荷的电力线路的负荷值。 2.负荷曲线是表示电力负荷随时间变动情况的曲线...
