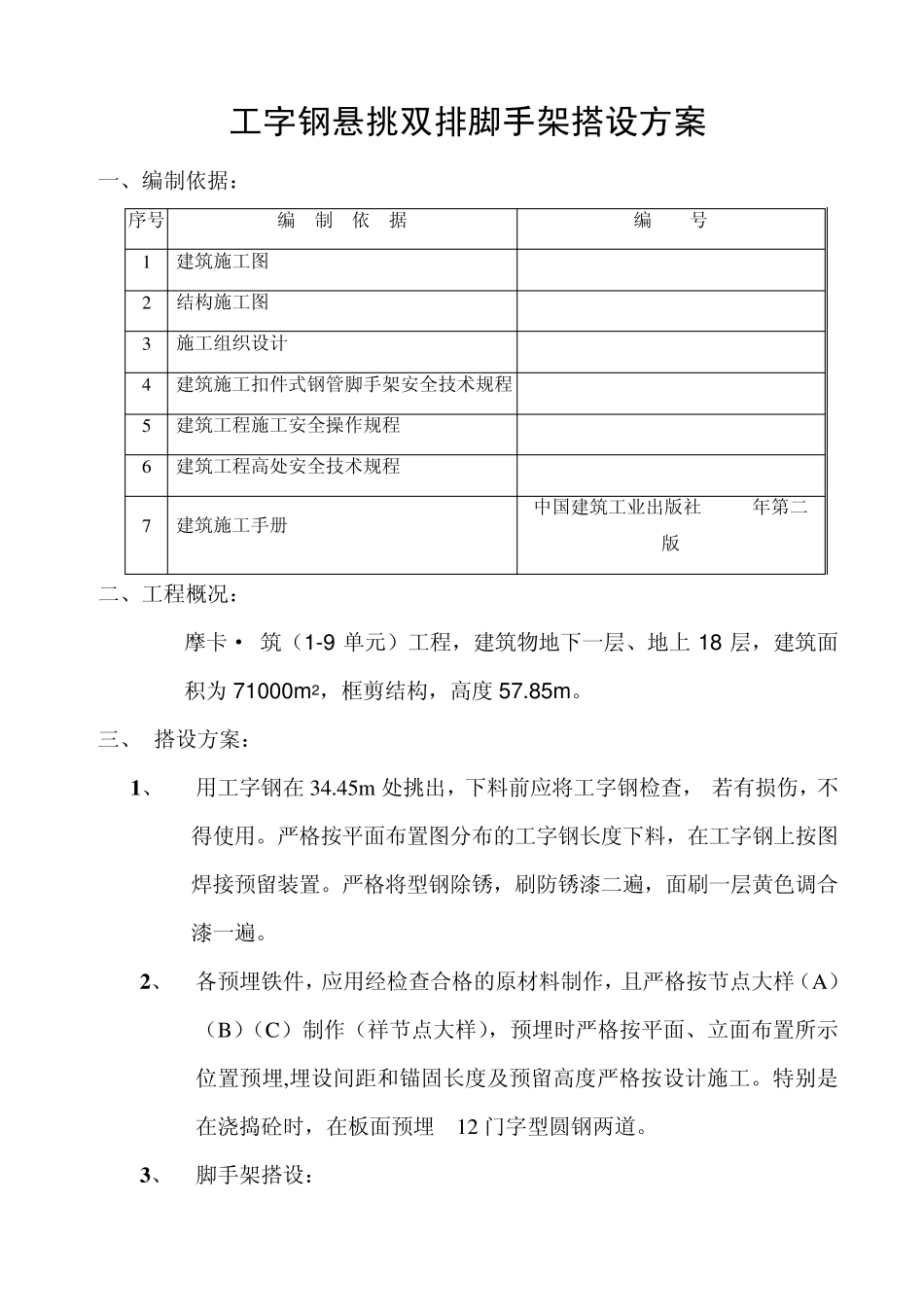

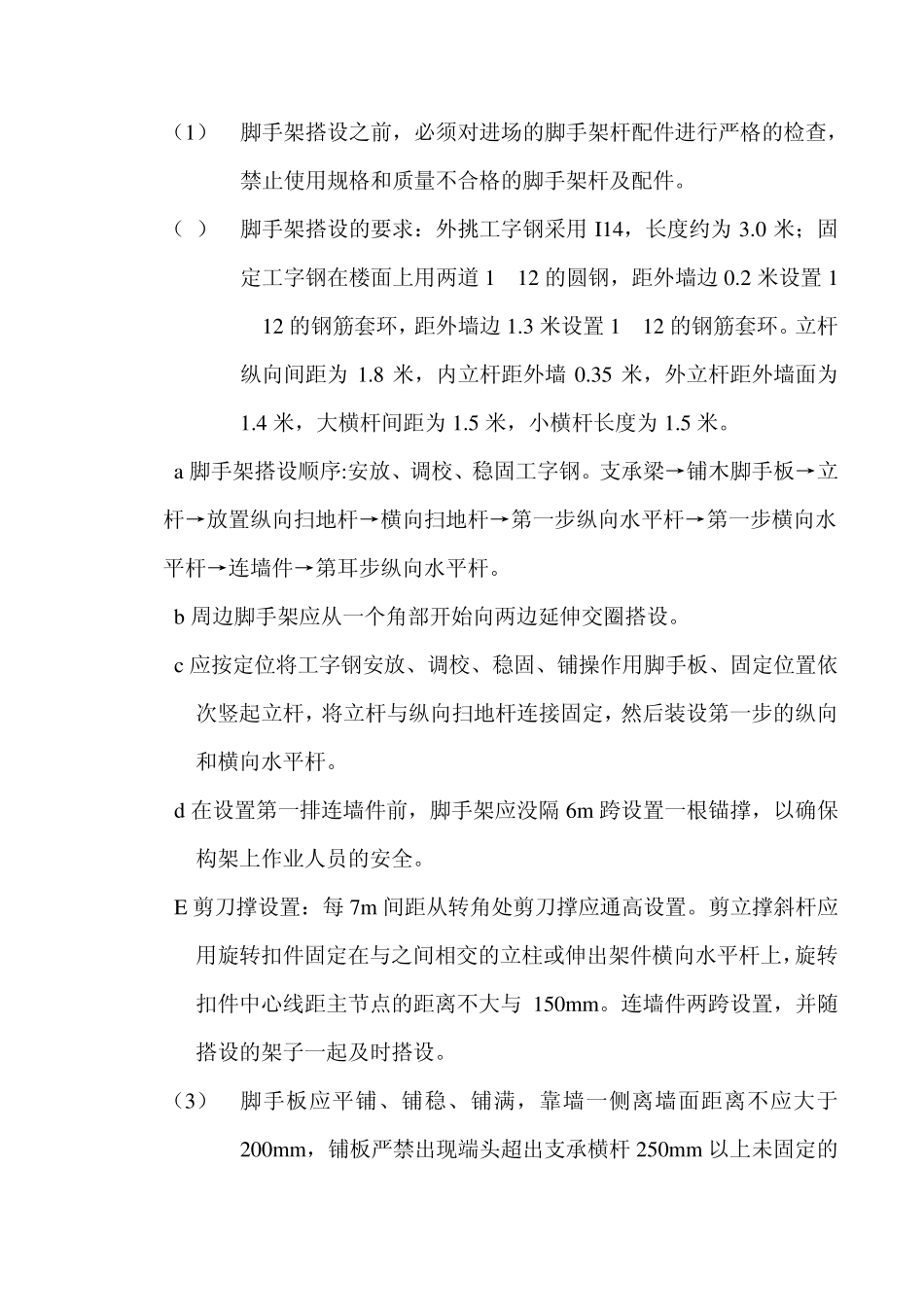

工字钢悬挑双排脚手架搭设方案 一、编制依据： 序号 编 制 依 据 编 号 1 建筑施工图 2 结构施工图 3 施工组织设计 4 建筑施工扣件式钢管脚手架安全技术规程 JGJ 130-2001 5 建筑工程施工安全操作规程 DBJ01 62-2002 6 建筑工程高处安全技术规程 JGJ 80-91 7 建筑施工手册 中国建筑工业出版社 1999年第二版 二、工程概况： 摩卡² 筑（1-9 单元）工程，建筑物地下一层、地上 18 层，建筑面积为 71000m 2，框剪结构，高度 57.85m 。 三、 搭设方案： 1 、 用工字钢在 34.45m 处挑出，下料前应将工字钢检查， 若有损伤，不 得使用。严格按平面布置图分布的工字钢长度下料，在工字钢上按图焊接预留装置。严格将型钢除锈，刷防锈漆二遍，面刷一层黄色调合漆一遍。 2 、 各预埋铁件，应用经检查合格的原材料制作，且严格按节点大样（A）（B）（C）制作（祥节点大样），预埋时严格按平面、立面布置所示位置预埋,埋设间距和锚固长度及预留高度严格按设计施工。特别是在浇捣砼时，在板面预埋υ12 门字型圆钢两道。 3 、 脚手架搭设： （1） 脚手架搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的脚手架杆及配件。 （2） 脚手架搭设的要求：外挑工字钢采用I14，长度约为3.0 米；固定工字钢在楼面上用两道1υ12 的圆钢，距外墙边0.2 米设置1υ12 的钢筋套环，距外墙边1.3 米设置1υ12 的钢筋套环。立杆纵向间距为1.8 米，内立杆距外墙0.35 米，外立杆距外墙面为1.4 米，大横杆间距为1.5 米，小横杆长度为1.5 米。 a 脚手架搭设顺序:安放、调校、稳固工字钢。支承梁→铺木脚手板→立杆→放置纵向扫地杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件→第耳步纵向水平杆。 b 周边脚手架应从一个角部开始向两边延伸交圈搭设。 c 应按定位将工字钢安放、调校、稳固、铺操作用脚手板、固定位置依次竖起立杆，将立杆与纵向扫地杆连接固定，然后装设第一步的纵向和横向水平杆。 d 在设置第一排连墙件前，脚手架应没隔 6m 跨设置一根锚撑，以确保构架上作业人员的安全。 E 剪刀撑设置：每 7m 间距从转角处剪刀撑应通高设置。剪立撑斜杆应用旋转扣件固定在与之间相交的立柱或伸出架件横向水平杆上，旋转扣件中心线距主节点的距离不大与 150m m 。连墙件两跨设置，并随搭设的架子一起及时搭设。 （3） 脚手板应平铺、铺稳、铺...
