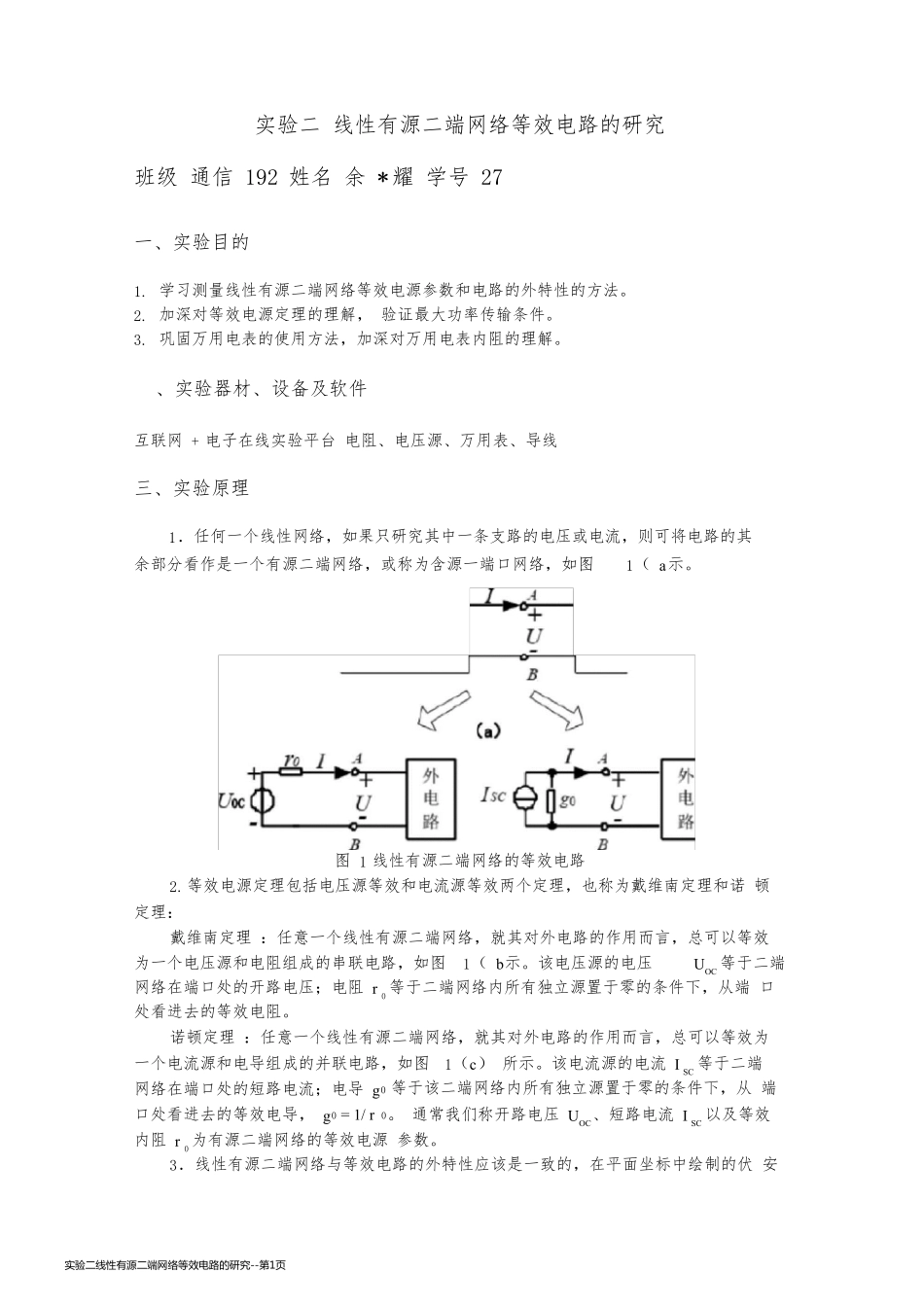

实验二 线性有源二端网络等效电路的研究 班级 通信 192 姓名 余 * 耀 学号 27 一、实验目的 1. 学习测量线性有源二端网络等效电源参数和电路的外特性的方法。 2. 加深对等效电源定理的理解， 验证最大功率传输条件。 3. 巩固万用电表的使用方法，加深对万用电表内阻的理解。 、实验器材、设备及软件 互联网 + 电子在线实验平台 电阻、电压源、万用表、导线 三、实验原理 1．任何一个线性网络，如果只研究其中一条支路的电压或电流，则可将电路的其 余部分看作是一个有源二端网络，或称为含源一端口网络，如图 图 1 线性有源二端网络的等效电路 2. 等效电源定理包括电压源等效和电流源等效两个定理，也称为戴维南定理和诺 顿定理： 戴维南定理 ：任意一个线性有源二端网络，就其对外电路的作用而言，总可以等效 为一个电压源和电阻组成的串联电路，如图 1（ b示。该电压源的电压 UOC 等于二端 网络在端口处的开路电压；电阻 r 0 等于二端网络内所有独立源置于零的条件下，从端 口处看进去的等效电阻。 诺顿定理 ：任意一个线性有源二端网络，就其对外电路的作用而言，总可以等效为 一个电流源和电导组成的并联电路，如图 1（c） 所示。该电流源的电流 I SC 等于二端 网络在端口处的短路电流；电导 g0 等于该二端网络内所有独立源置于零的条件下，从 端口处看进去的等效电导， g0 = 1/ r 0。 通常我们称开路电压 UOC、短路电流 I SC 以及等效内阻 r 0 为有源二端网络的等效电源 参数。 3．线性有源二端网络与等效电路的外特性应该是一致的，在平面坐标中绘制的伏 安1（ a示。 实 验 二 线 性 有 源 二 端 网 络 等 效 电 路 的 研 究 --第 1页实 验 二 线 性 有 源 二 端 网 络 等 效 电 路 的 研 究 --第 1页关系曲线应该重合。 4. 最大功率传输定理 一个线性有源二端网络， 不管其内部具体电路如何，都可以等效为一个理想电压源 和电阻组成的串联电路，如图 5-1 （ b）所示。当负载为 RL时，获得功率： 对上式求导并令其为零，得到负载 RL上获得最大功率时的条件 RL = r 0，此时最大 功率为： 四、实验内容与步骤 进入电路分析实验平台，进入实验“线性有源二端网络等效电路”，点击界面左侧的 “实验操作”选项卡，进入线性电路的实验模块界面。 1. 线性有源二端网络等效电源参数的测量 如图 2 所示实...
