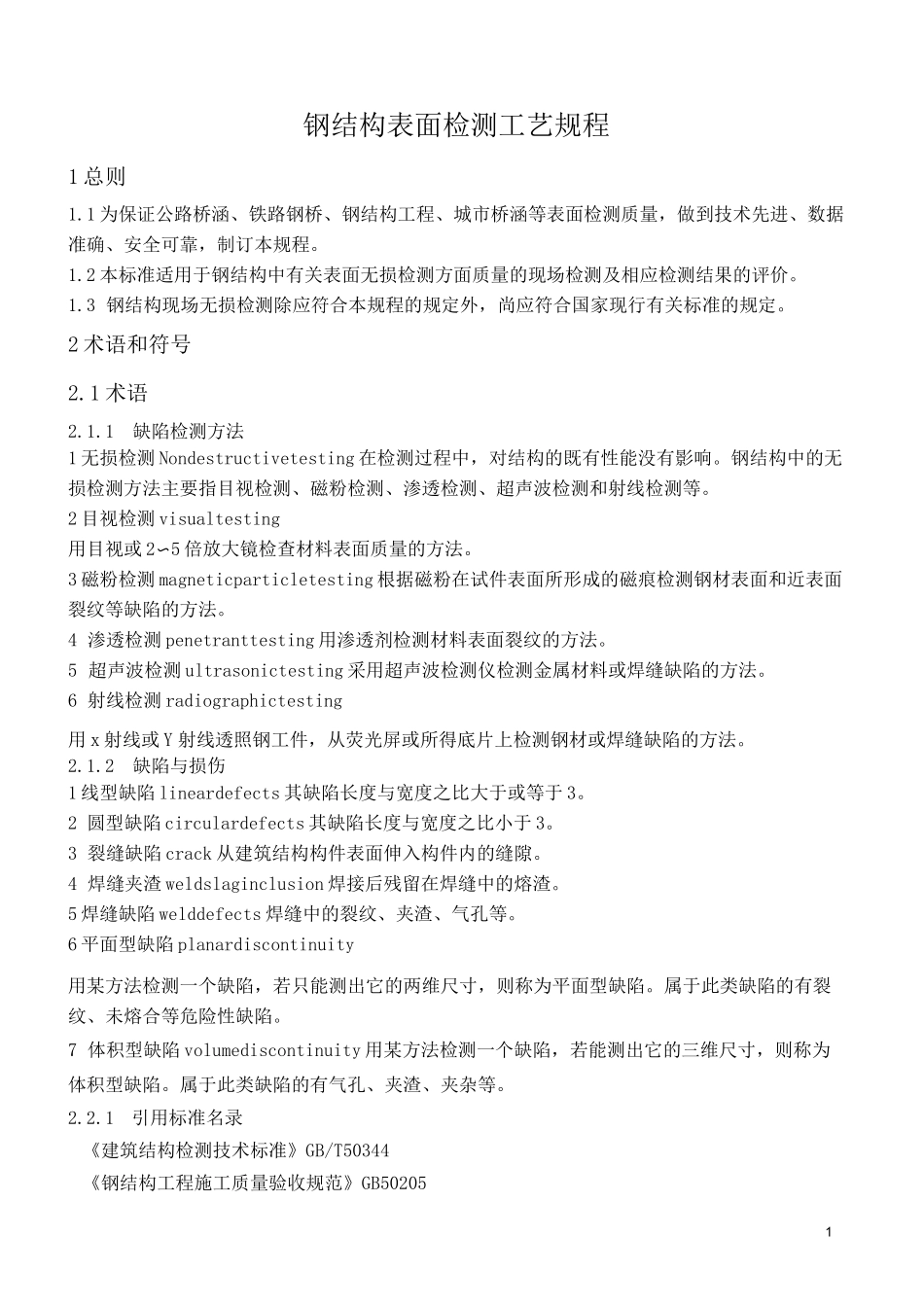

1钢结构表面检测工艺规程1 总则1.1 为保证公路桥涵、铁路钢桥、钢结构工程、城市桥涵等表面检测质量，做到技术先进、数据准确、安全可靠，制订本规程。1.2 本标准适用于钢结构中有关表面无损检测方面质量的现场检测及相应检测结果的评价。1.3 钢结构现场无损检测除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2 术语和符号2.1 术语2.1.1缺陷检测方法1 无损检测 Nondestructivetesting 在检测过程中，对结构的既有性能没有影响。钢结构中的无损检测方法主要指目视检测、磁粉检测、渗透检测、超声波检测和射线检测等。2 目视检测 visualtesting用目视或 2〜5 倍放大镜检查材料表面质量的方法。3 磁粉检测 magneticparticletesting 根据磁粉在试件表面所形成的磁痕检测钢材表面和近表面裂纹等缺陷的方法。4 渗透检测 penetranttesting 用渗透剂检测材料表面裂纹的方法。5 超声波检测 ultrasonictesting 采用超声波检测仪检测金属材料或焊缝缺陷的方法。6 射线检测 radiographictesting用 x 射线或 Y 射线透照钢工件，从荧光屏或所得底片上检测钢材或焊缝缺陷的方法。2.1.2缺陷与损伤1 线型缺陷 lineardefects 其缺陷长度与宽度之比大于或等于 3。2 圆型缺陷 circulardefects 其缺陷长度与宽度之比小于 3。3 裂缝缺陷 crack 从建筑结构构件表面伸入构件内的缝隙。4 焊缝夹渣 weldslaginclusion 焊接后残留在焊缝中的熔渣。5 焊缝缺陷 welddefects 焊缝中的裂纹、夹渣、气孔等。6 平面型缺陷 planardiscontinuity用某方法检测一个缺陷，若只能测出它的两维尺寸，则称为平面型缺陷。属于此类缺陷的有裂纹、未熔合等危险性缺陷。7 体积型缺陷 volumediscontinuity 用某方法检测一个缺陷，若能测出它的三维尺寸，则称为体积型缺陷。属于此类缺陷的有气孔、夹渣、夹杂等。2.2.1引用标准名录《建筑结构检测技术标准》GB/T50344《钢结构工程施工质量验收规范》GB5020523 基本规定3.1 钢结构检测的分类3.1.1钢结构的检测可分为在建和既有钢结构质量的检测。3.1.2当遇到下列情况之一时，应按在建钢结构的要求进行检测：1 在钢结构施工质量的验收过程中需了解施工质量时；2 对施工质量有怀疑或争议，需要通过检测进一步分析结构的可靠性；3 发生工程事故，需要通过检测分析事故的原因及对结构可靠性的影响。3.1.3当遇到下列情况之一时，应按既有钢结构的要求进行检测：1 钢结构安全鉴定；2...
