优质提供GFG-120高效沸腾干燥机,120型立式沸腾干燥器VIP免费

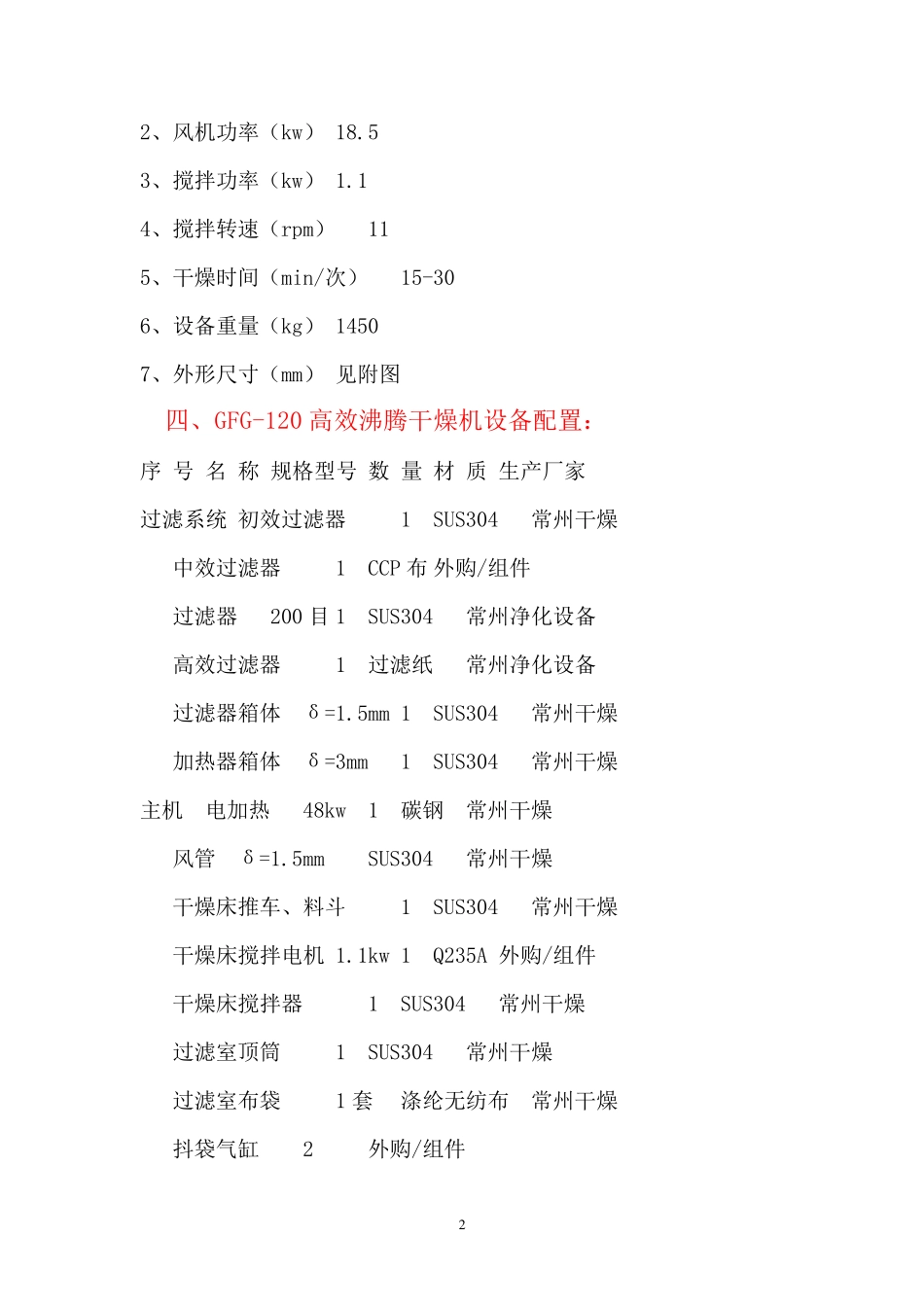

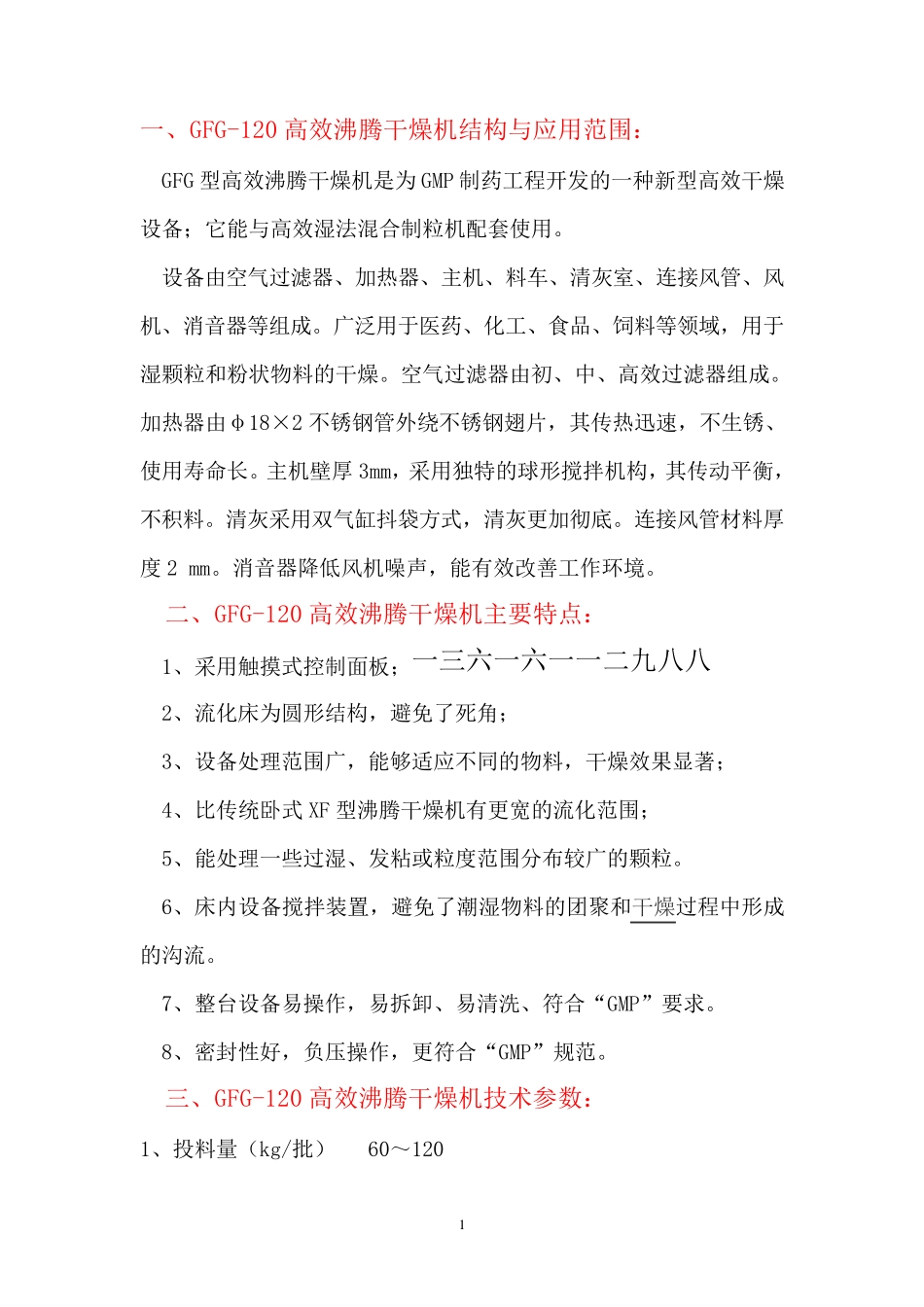

1 一、GFG-120 高效沸腾干燥机结构与应用范围： GFG 型高效沸腾干燥机是为GMP 制药工程开发的一种新型高效干燥设备；它能与高效湿法混合制粒机配套使用。 设备由空气过滤器、加热器、主机、料车、清灰室、连接风管、风机、消音器等组成。广泛用于医药、化工、食品、饲料等领域，用于湿颗粒和粉状物料的干燥。空气过滤器由初、中、高效过滤器组成。加热器由φ18×2 不锈钢管外绕不锈钢翅片，其传热迅速，不生锈、使用寿命长。主机壁厚3mm，采用独特的球形搅拌机构，其传动平衡，不积料。清灰采用双气缸抖袋方式，清灰更加彻底。连接风管材料厚度2 mm。消音器降低风机噪声，能有效改善工作环境。 二、GFG-120 高效沸腾干燥机主要特点： 1、采用触摸式控制面板；一三六一六一一二九八八 2、流化床为圆形结构，避免了死角； 3、设备处理范围广，能够适应不同的物料，干燥效果显著； 4、比传统卧式XF 型沸腾干燥机有更宽的流化范围； 5、能处理一些过湿、发粘或粒度范围分布较广的颗粒。 6、床内设备搅拌装置，避免了潮湿物料的团聚和干燥过程中形成的沟流。 7、整台设备易操作，易拆卸、易清洗、符合“GMP”要求。 8、密封性好，负压操作，更符合“GMP”规范。 三、GFG-120 高效沸腾干燥机技术参数： 1、投料量（kg/批） 60～120 2 2、风机功率（kw） 18.5 3、搅拌功率（kw） 1.1 4、搅拌转速（rpm） 11 5、干燥时间（min/次） 15-30 6、设备重量（kg） 1450 7、外形尺寸（mm） 见附图 四、GFG-120 高效沸腾干燥机设备配置： 序 号 名 称 规格型号 数 量 材 质 生产厂家 过滤系统 初效过滤器 1 SUS304 常州干燥 中效过滤器 1 CCP 布 外购/组件 过滤器 200 目 1 SUS304 常州净化设备 高效过滤器 1 过滤纸 常州净化设备 过滤器箱体 δ=1.5mm 1 SUS304 常州干燥 加热器箱体 δ=3mm 1 SUS304 常州干燥 主机 电加热 48kw 1 碳钢 常州干燥 风管 δ=1.5mm SUS304 常州干燥 干燥床推车、料斗 1 SUS304 常州干燥 干燥床搅拌电机 1.1kw 1 Q235A 外购/组件 干燥床搅拌器 1 SUS304 常州干燥 过滤室顶筒 1 SUS304 常州干燥 过滤室布袋 1 套 涤纶无纺布 常州干燥 抖袋气缸 2 外购/组件 3 排风管、弯头 1 SUS304 外购/组件 引风机 9-26-5A 18.5KW(风量:6440-7513 M3/h,风压:5403-4825pa 1 Q235A 常武风机厂 支撑坐、外封面 1 A3 钢外包不锈钢 常州干燥 控制系统 气动控制元件、执行元件 1 套 常州干燥 控制柜 1 SUS304 数显式温度表 XTM-7000 系列 2 只 含侧温热电阻2 只 正泰电器 断路器 DZ47 系列 正泰电器 交流接触器 3TB、3TF 系列 正泰电器 热继电器 3UA59 系列 正泰电器 控制系统 按钮式 正泰电器
