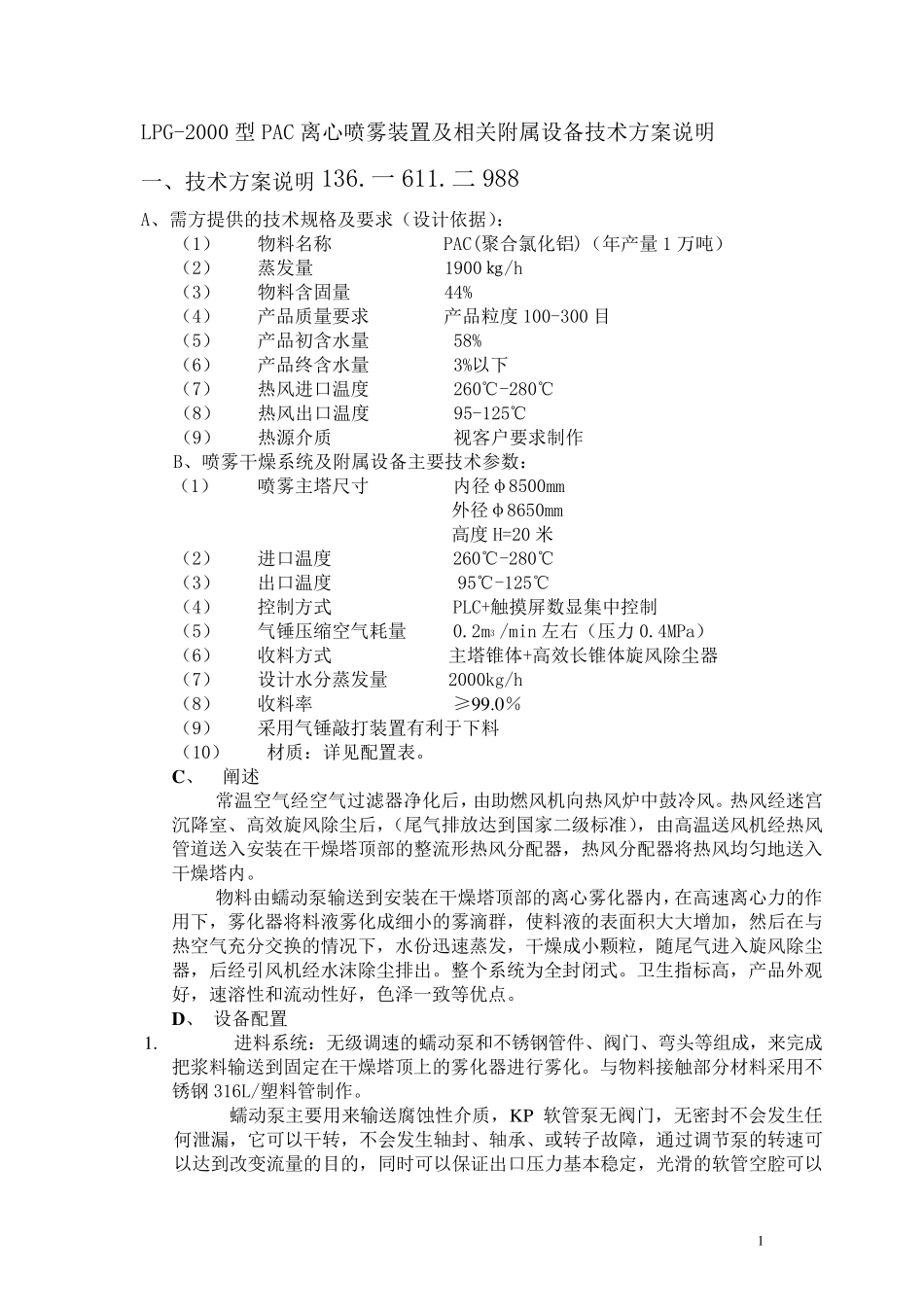

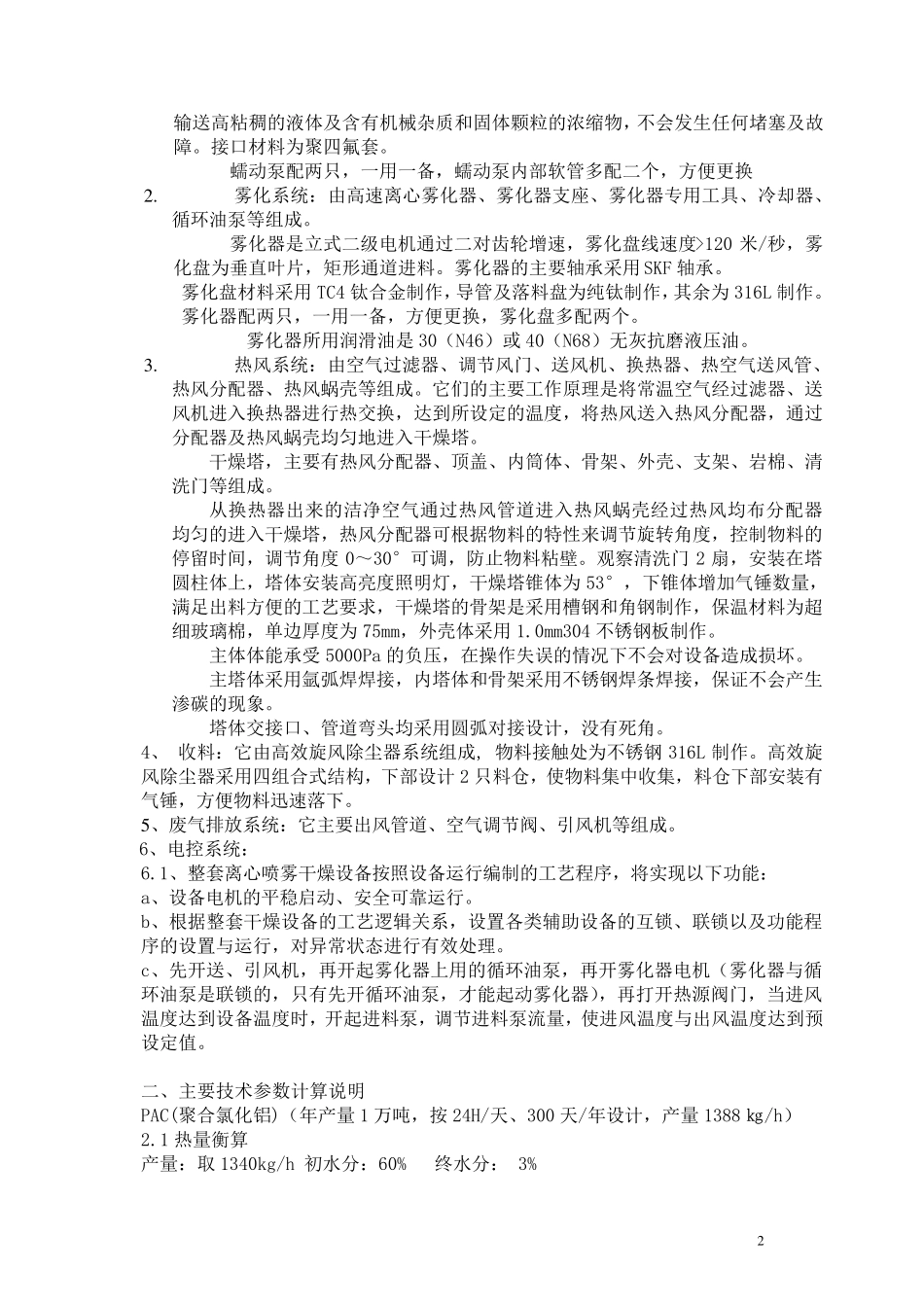

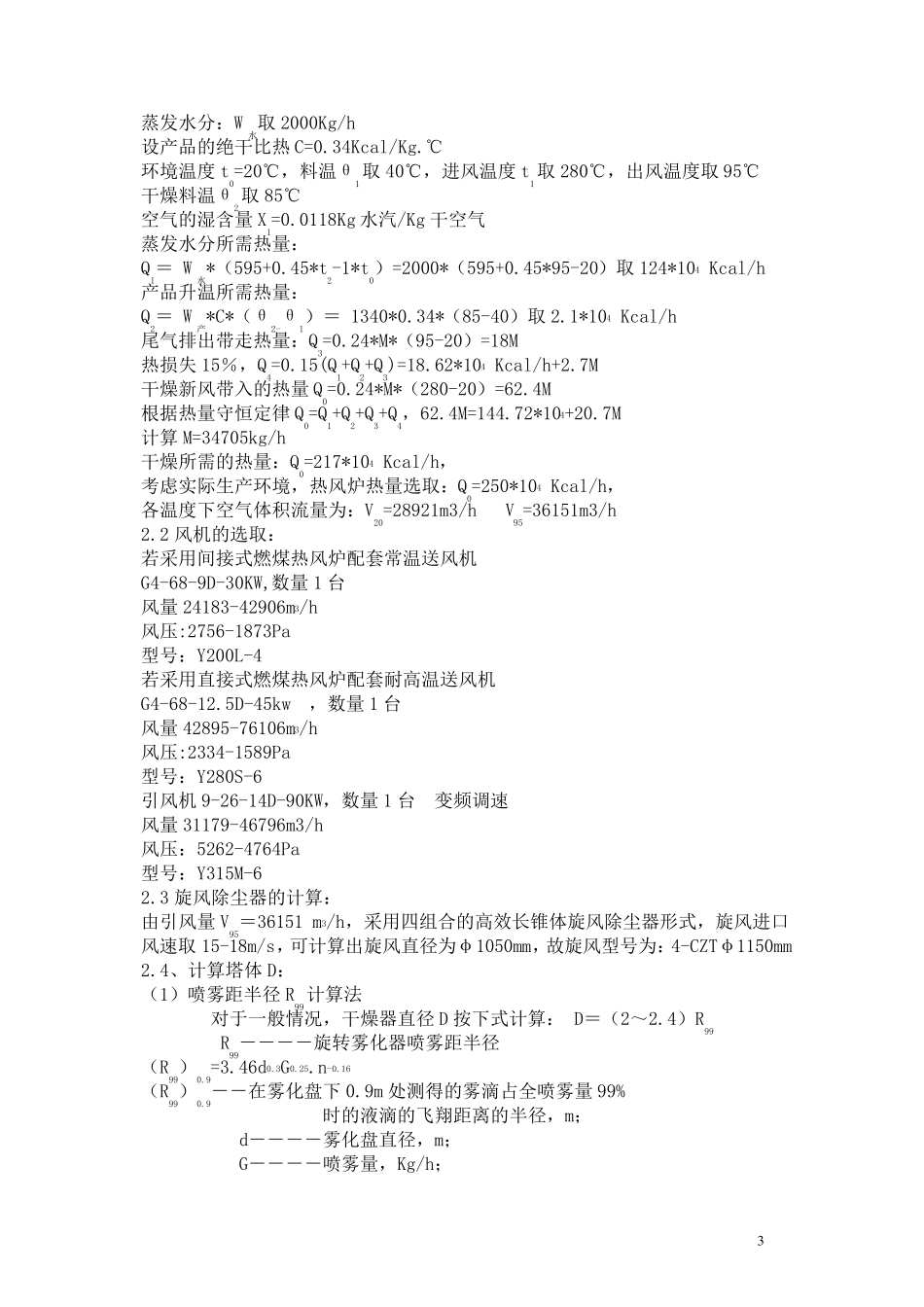

1 LPG-2000 型PAC 离心喷雾装置及相关附属设备技术方案说明 一、技术方案说明136.一611.二988 A、需方提供的技术规格及要求（设计依据）： （1） 物料名称 PAC(聚合氯化铝)（年产量1 万吨） （2） 蒸发量 1900 ㎏/h （3） 物料含固量 44% （4） 产品质量要求 产品粒度100-300 目 （5） 产品初含水量 58% （6） 产品终含水量 3%以下 （7） 热风进口温度 260℃-280℃ （8） 热风出口温度 95-125℃ （9） 热源介质 视客户要求制作 B、喷雾干燥系统及附属设备主要技术参数： （1） 喷雾主塔尺寸 内径φ8500mm 外径φ8650mm 高度H=20 米 （2） 进口温度 260℃-280℃ （3） 出口温度 95℃-125℃ （4） 控制方式 PLC+触摸屏数显集中控制 （5） 气锤压缩空气耗量 0.2m3 /min 左右（压力0.4MPa） （6） 收料方式 主塔锥体+高效长锥体旋风除尘器 （7） 设计水分蒸发量 2000kg/h （8） 收料率 ≥99.0％ （9） 采用气锤敲打装置有利于下料 （10） 材质：详见配置表。 C、 阐述 常温空气经空气过滤器净化后，由助燃风机向热风炉中鼓冷风。热风经迷宫沉降室、高效旋风除尘后，（尾气排放达到国家二级标准），由高温送风机经热风管道送入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。 物料由蠕动泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入旋风除尘器，后经引风机经水沫除尘排出。整个系统为全封闭式。卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。 D、 设备配置 1. 进料系统：无级调速的蠕动泵和不锈钢管件、阀门、弯头等组成，来完成把浆料输送到固定在干燥塔顶上的雾化器进行雾化。与物料接触部分材料采用不锈钢316L/塑料管制作。 蠕动泵主要用来输送腐蚀性介质，KP 软管泵无阀门，无密封不会发生任何泄漏，它可以干转，不会发生轴封、轴承、或转子故障，通过调节泵的转速可以达到改变流量的目的，同时可以保证出口压力基本稳定，光滑的软管空腔可以2 输送高粘稠的液体及含有机械杂质和固体颗粒的浓缩物，不会发生任何堵塞及故障。接口材料为聚四氟套。 蠕动泵配两只，一用一备，蠕动泵内部软管多配二个，方便更换 2. 雾化系统：由高速离心雾化器、雾化器支座、雾化...
