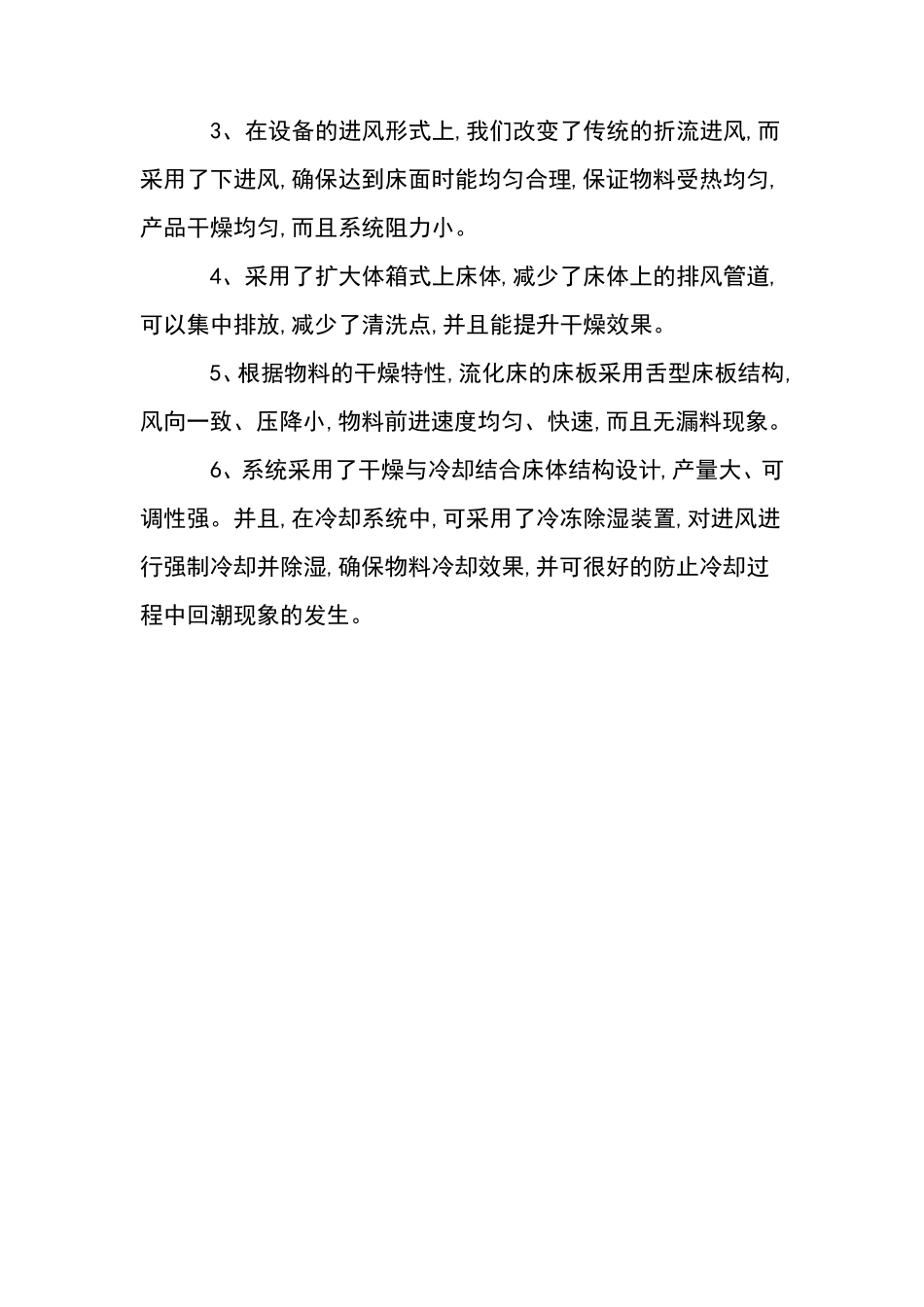

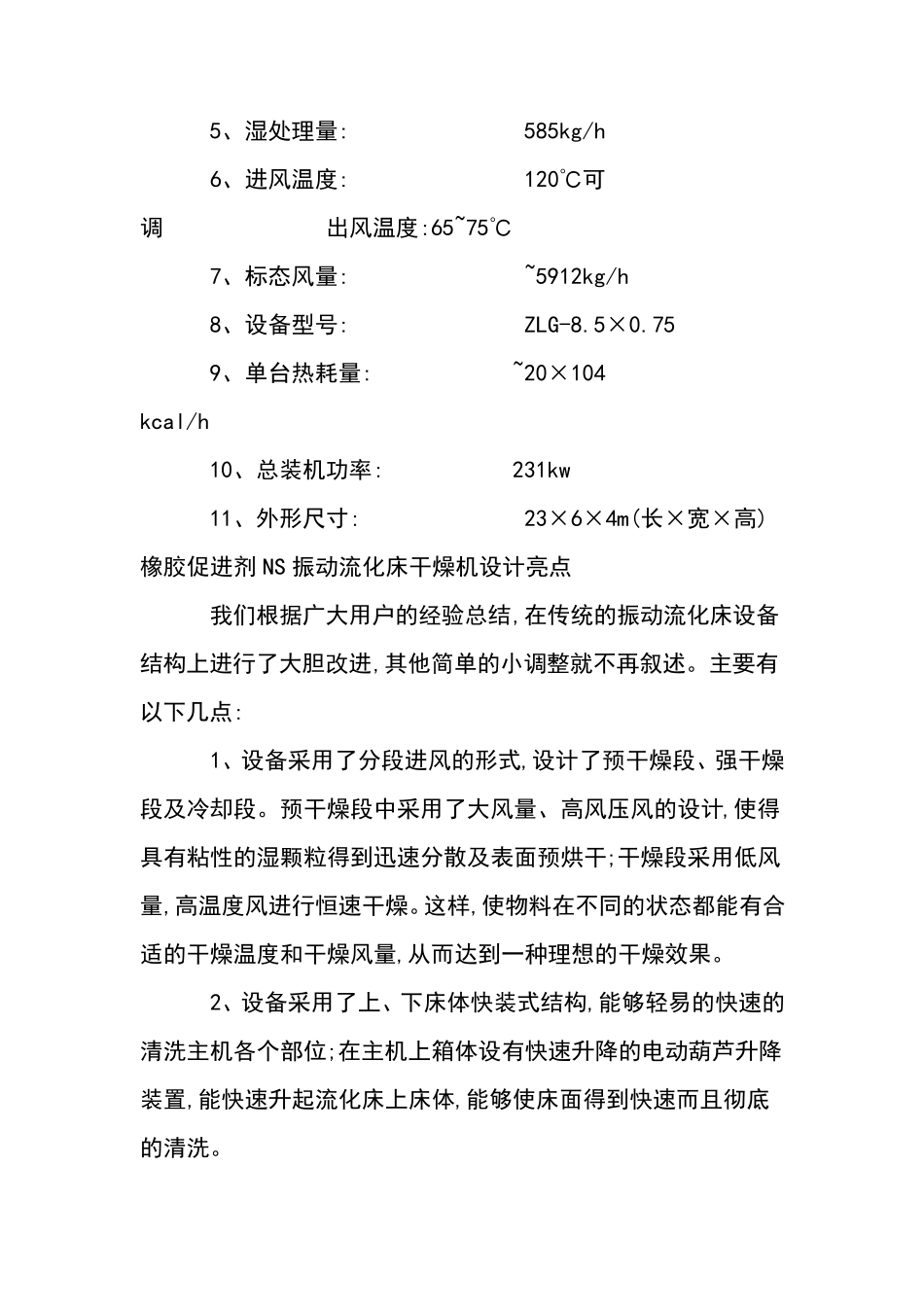

橡胶促进剂NS 振动流化床干燥机物料及相关设计参数: 1、物料名称: 橡胶促进剂NS 颗粒 2、干品产量: 500kg/h 136 干燥1611 煅烧29 制粒88 3、初水份: 15~20%(湿基) 4、终水份: ~0.5%(湿基) 5、干品颗粒度: ~100 目 湿料堆比重约1.0g/cm3 5、进风温度: ~120℃ 出风温度:70±10℃ 6、热源: 0.4MPa 饱和蒸汽 7、除尘系统: 布袋除尘器 8、设备材质: 物料接触部分不锈钢304,其余A3 制作 9、安装: 室内 10、电源: 380V 50HZ 11、环境: 15℃ 760mmHg φ=80% 橡胶促进剂NS 振动流化床干燥机主要技术参数(单套设备) 1、干品产量: 500kg/h 2、干燥初水份: ~15% 3、产品终水份: ~0.5% 4、水份蒸发量: 85kg/h 5、湿处理量: 585kg/h 6、进风温度: 120℃可调 出风温度:65~75℃ 7、标态风量: ~5912kg/h 8、设备型号: ZLG-8.5×0.75 9、单台热耗量: ~20×104 kcal/h 10、总装机功率: 231kw 11、外形尺寸: 23×6×4m(长×宽×高) 橡胶促进剂NS 振动流化床干燥机设计亮点 我们根据广大用户的经验总结,在传统的振动流化床设备结构上进行了大胆改进,其他简单的小调整就不再叙述。主要有以下几点: 1、设备采用了分段进风的形式,设计了预干燥段、强干燥段及冷却段。预干燥段中采用了大风量、高风压风的设计,使得具有粘性的湿颗粒得到迅速分散及表面预烘干;干燥段采用低风量,高温度风进行恒速干燥。这样,使物料在不同的状态都能有合适的干燥温度和干燥风量,从而达到一种理想的干燥效果。 2、设备采用了上、下床体快装式结构,能够轻易的快速的清洗主机各个部位;在主机上箱体设有快速升降的电动葫芦升降装置,能快速升起流化床上床体,能够使床面得到快速而且彻底的清洗。 3、在设备的进风形式上,我们改变了传统的折流进风,而采用了下进风,确保达到床面时能均匀合理,保证物料受热均匀,产品干燥均匀,而且系统阻力小。 4、采用了扩大体箱式上床体,减少了床体上的排风管道,可以集中排放,减少了清洗点,并且能提升干燥效果。 5、根据物料的干燥特性,流化床的床板采用舌型床板结构,风向一致、压降小,物料前进速度均匀、快速,而且无漏料现象。 6、系统采用了干燥与冷却结合床体结构设计,产量大、可调性强。并且,在冷却系统中,可采用了冷冻除湿装置,对进风进行强制冷却并除湿,确保物料冷却效果,并可很好的防止冷却过程中回潮现象的发生。
