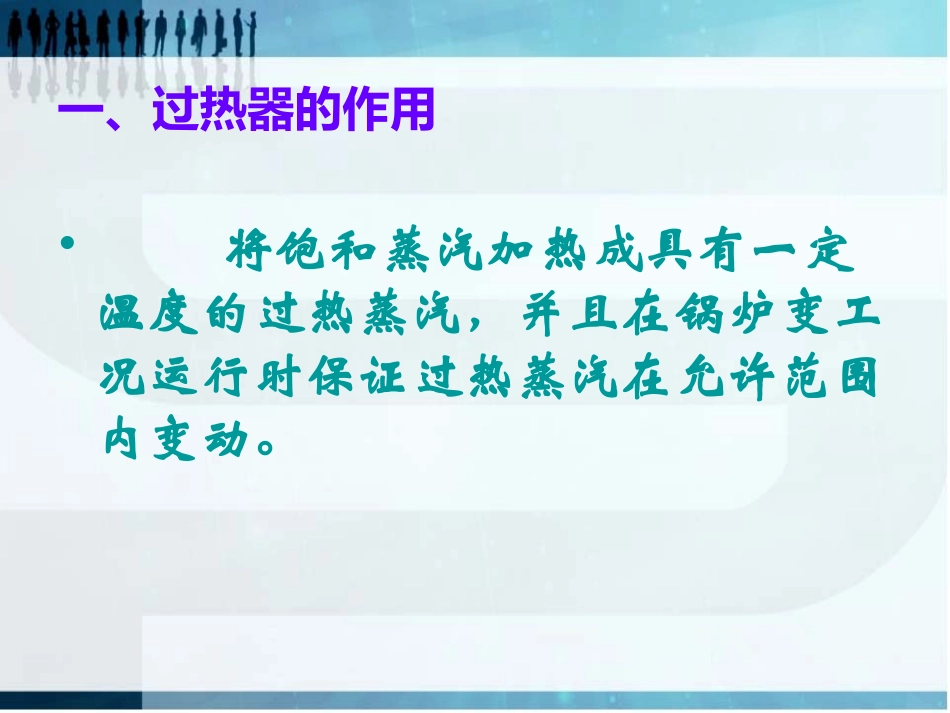

过热器的作用及种类220T锅炉丙班——康鑫冰过热器的作用及种类•一、过热器的作用•二、过热器蒸汽参数的选择•三、过热器运行中需要注意的问题•四、过热器的布置•五、锅炉在启动过程中如何保护过热器？一、过热器的作用•将饱和蒸汽加热成具有一定温度的过热蒸汽，并且在锅炉变工况运行时保证过热蒸汽在允许范围内变动。二、过热器蒸汽参数的选择•为了提高锅炉的循环热效率，过热蒸汽的压力已经由超高压提高到亚临界和超临界压力，但过热器蒸汽温度的选择要受到金属材料性能的限制。•目前，蒸汽温度限制在540-550℃，当采用耐高温性能更强的金属材料时，过热蒸汽温度可提高到560-660℃以上。•由于目前高温材料费用高昂，所以现在蒸汽温度还维持在540℃左右，待到钢材成本降低时会进一步提高蒸汽温度，以提高循环热效率。三、过热器运行中需要注意的问题•1、运行中应保持汽温稳定，汽温的波动不应超过+5~-10℃。•2、过热器要有可靠的调温手段，试运行工况在一定范围内变化时能维持额定的汽温。•3、尽量减少并联管间的热偏差。四、过热器的布置根据位置不同，过热器主要有炉内屏式受热面和烟道中的对流受热面两种。•1、随着锅炉容量的增加，蒸汽过热的吸热量占的比例增加，而蒸发吸热所占的比例减少。•因此，为了在炉膛中布置足够的受热面和获得良好的汽温特性，就需要布置炉内屏式过热器，主要用于吸收炉内辐射热量及烟气和颗粒的对流热量，多集中在炉膛前墙布置。•根据对流受热面的放置方式，对流过热器可分为立式和卧式两种。•2、对流过热器一般采用蛇形管式结构，根据烟气与管内蒸汽的相对流动方向，对流过热器可分为逆流，顺流，混合流三种方式。五、锅炉在启动过程中如何保护过热器？•锅炉点火初期，由于产汽量小，过热器管内蒸汽流通量小，可通过限制过热器入口烟气温度的方法保护过热器，控制烟气温度的方法是限制燃料量和调整炉膛火焰中心的位置。•随着压力的升高，过热器内蒸汽流通量增大，可用限制过热器出口汽温的方法保护过热器，过热器出口汽温的高低主要与燃料量和排汽量以及火焰中心位置和过量空气系数。谢谢大家
