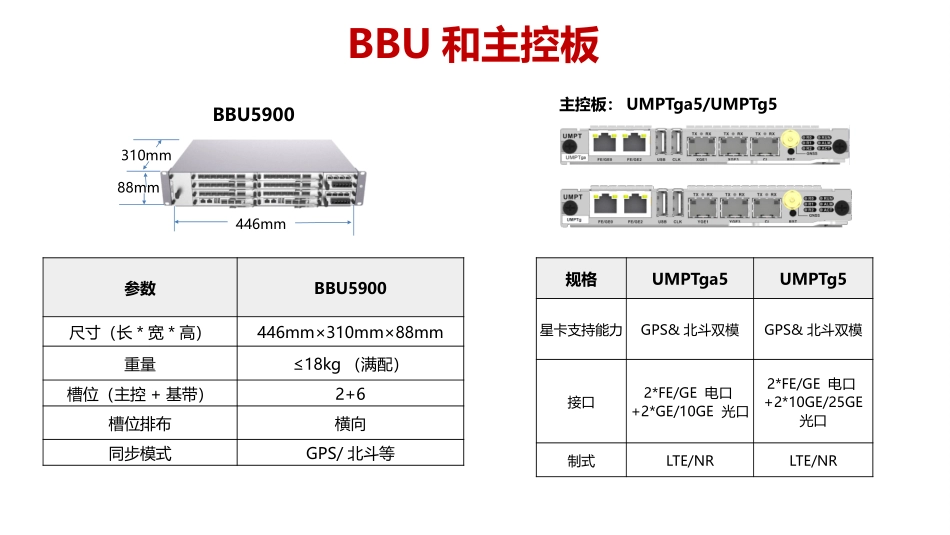

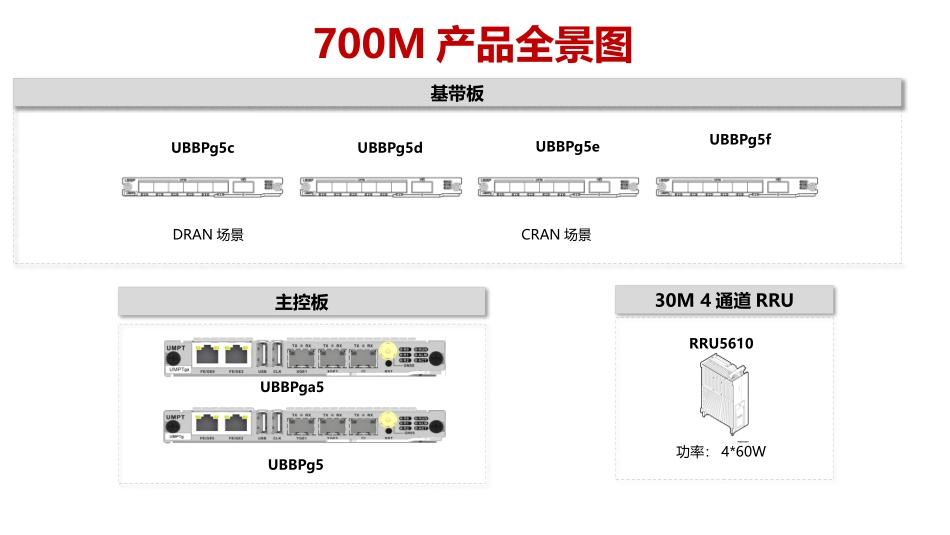

华为5G700M项目技术方案及产品介绍700M产品全景图基带板DRAN场景UBBPga5CRAN场景UBBPg5dUBBPg5eUBBPg5f30M4通道RRURRU5610功率：4*60W主控板UBBPg5cUBBPg5主控板：UMPTga5/UMPTg5规格UMPTga5UMPTg5星卡支持能力GPS&北斗双模GPS&北斗双模接口2*FE/GE电口+2*GE/10GE光口2*FE/GE电口+2*10GE/25GE光口制式LTE/NRLTE/NRBBU590088mm310mm446mm参数BBU5900尺寸（长*宽*高）446mm×310mm×88mm重量≤18kg（满配）槽位（主控+基带）2+6槽位排布横向同步模式GPS/北斗等BBU和主控板700M基带板型号小区规格主要应用场景UBBPg5c3x30M4T4RDRAN场景UBBPg5d6x30M4T4RCRAN场景UBBPg5e9x30M4T4RUBBPg5f12x30M4T4R射频模块介绍-RRU5610参数型号RRU5610频段&TRX700M（上行：703-733M/下行：758~788M）4T4R发射功率4*60W滤波器带宽/工作带宽30M/30M支持制式FDDNR重量18kg尺寸15L接口2*10G（CPRI）输入电压-48VDC安装室外抱杆/挂墙站点配套要求1.直流供电方案：DCDU-12E2.交流供电方案：电源模块2000W或3000WRRU5610700MCRAN站点前传方案：建议采用方案三方案二：无源波分+700MRRU级联方案三：700MRRU级联+单芯双向光模块方案一：无源波分+700MRRULWDM合分波彩光光模块2.6GAAU12波当前2.6GNR100M及反开4G3DMIMO需使用6光模块合计12波（后期160MNR演进也需要），因此，无论700MRRU是否级联，700M无源波分方案都需要新增无源波分及彩光光模块，成本更高，建设周期慢ODF分纤箱当前2.6GCRAN站点单芯双向白光模块单芯双向白光模块1根纤芯同新增无源比分方案相比，同样耗费一根光纤,但单芯双向光模快比无源波分成本低，交付时间快ODFODFODFODF合分波器合分波器合分波器合分波器单芯双向光模块外观与双芯双向光模块可区别价格：550/个前传方案：CPRI级联与彩光方案对比说明RRU2RRU1RRU3基带板1/2芯主干光纤物理站点RRU2RRU1RRU3基带板1芯主干光纤物理站点失效模式：主干光纤是最容易被挖断的。站点上RRU和光模块的失效率极低。两者可靠性相当可维护性：级联：主干、RRU、RRU的光模块均能定位。彩光：无源波分，定位手段有限。级联优于彩光成本分析：灰光级联成本低于彩光模块+波分盒子级联优于彩光CPRI级联方案彩光方案CRAN场景时钟解决方案—功分器BBU0BBU1BBU2BBU3GNSS天线一分四路设备侧避雷器放大器选配场景馈线长度RG8U馈线放大器分路器避雷器新发或者利旧UMPTga/UMPTg0~100m●///101~240m●●//利旧UMPTe新建700M0~100m●//●101~240m●●/●利旧存量站点叠加700M0~100m////101~240m////场景馈线长度½超柔放大器分路器避雷器新发或者利旧UMPTga/UMPTg0~150m●///151~300m●●//利旧UMPTe新建700M0~150m●//●151~300m●●/●利旧存量站点叠加700M0~150m////151~300m////一分四分路器DRAN场景时钟解决方案—新建GPS/北斗双模方案N(母)N(公)RG-8U馈线GPS/北斗天线N(公)BBU避雷器方案说明：1、部分局点要求避雷器近馈窗安装，时钟转接线长度不能满足避雷器到BBU的距离，因此需要一段转接线。2、GNSS避雷器接地线规格6方。3、GNSS馈线全程绝缘，不用接地，只在BBU侧的GNSS避雷器处接地。4、GNSS避雷器可以放在走线架上、放在机柜顶部或扎线带放在机柜侧面等。N(公)时钟转接线（N母/SMA公，1m）RG-8U馈线（转接）此场景下，根据GNSS馈线拉远长度的辅料物料配置方案如下：场景馈线长度RG8U馈线放大器分路器避雷器新发或者利旧UMPTga/UMPTg0~150m●///151~270m●●//利旧UMPTe新建700M0~150m●//●151~270m●●/●利旧存量站点叠加700M0~150m////151~270m////47U网管产品介绍——2288X类别项目技术参数物理参数尺寸（高x宽x深）2200mmx600mmx1000mm（86.61in.x23.62in.x39.37in.）容量内部可用空间高度为47U（1U=44.45mm）。重量150kg（包括配电盒、滑道、预装线缆）电源参数电源输入类型交流直流额定输入电压220V-48V输入方式2+2路32A(交流)2+2路100A(直流)供配电产品介绍站点供配电解决方案—直流供电场景直流分配单元（DCDU12E）配电方案：配置能力、空开要求和线缆配置：DCDU-12ERXURXURXUBBU最大6RXURXURXURXU配置原则：•每个DCDU支持10x30A(6个EPC5连接器+4个EPC4连接器)；最大支持6个RRU；规格直流分配单...
