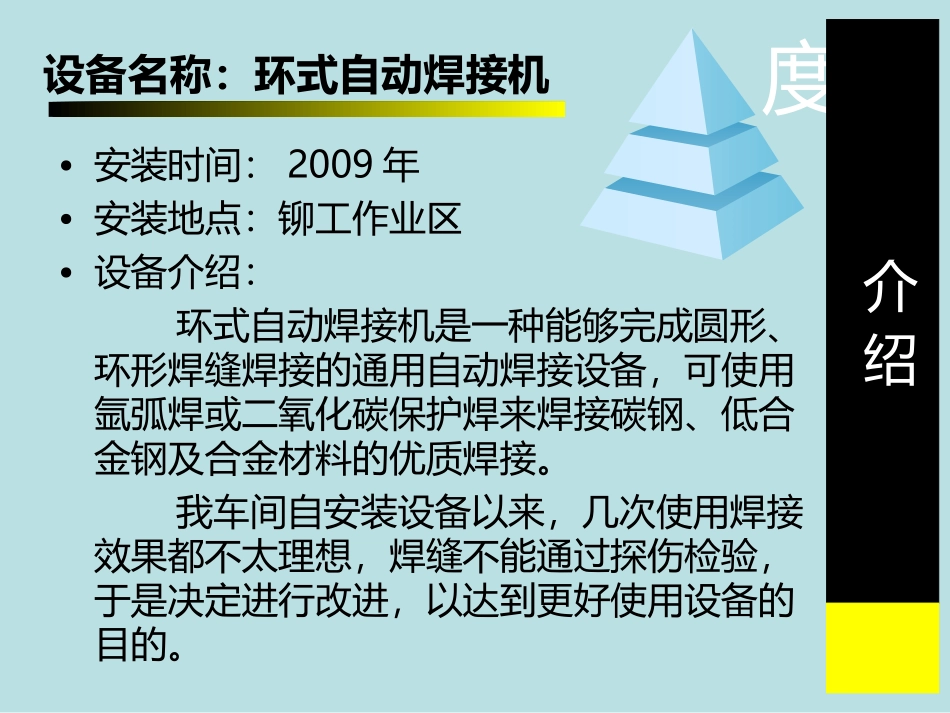

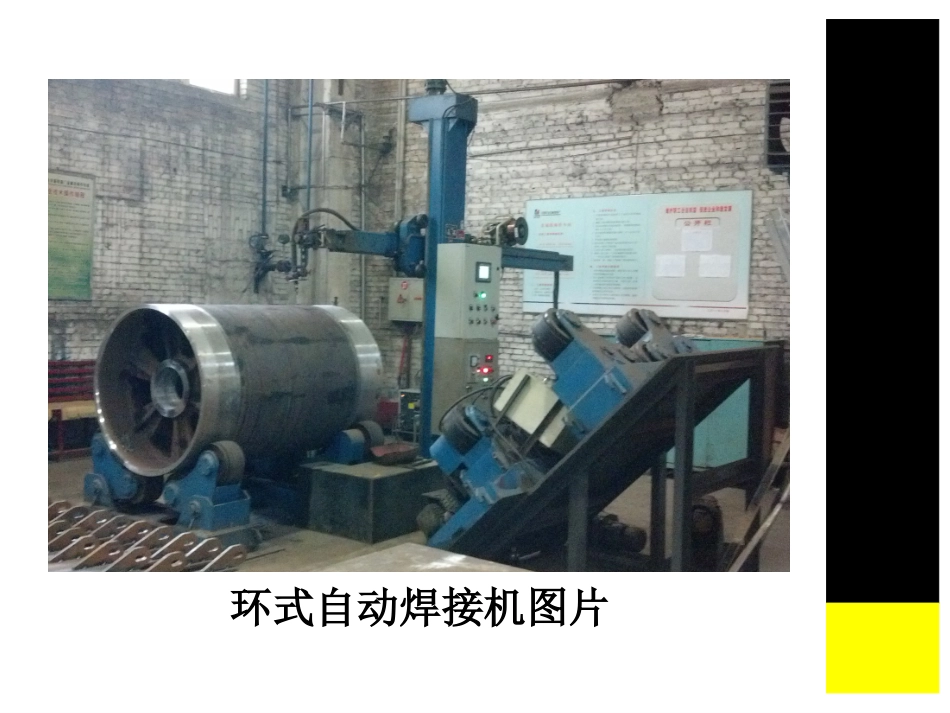

环式自动焊接机加装控制程序实现摇摆焊接功能解说人：赵鹏金属结构件车间•安装时间：2009年•安装地点：铆工作业区•设备介绍：环式自动焊接机是一种能够完成圆形、环形焊缝焊接的通用自动焊接设备，可使用氩弧焊或二氧化碳保护焊来焊接碳钢、低合金钢及合金材料的优质焊接。我车间自安装设备以来，几次使用焊接效果都不太理想，焊缝不能通过探伤检验，于是决定进行改进，以达到更好使用设备的目的。2深度设备名称：环式自动焊接机介绍环式自动焊接机图片环式自动焊接机环式自动焊接机设备改装前使用情况：设备改装前使用情况：焊嘴不能摇摆，分别从左至右焊接三次焊嘴不能摇摆，分别从左至右焊接三次设备改装前使用情况设备改装前使用情况1、滚筒吊至驱动器上部，调整焊嘴位置至中间，设置各项焊接参数，开始焊接。2、焊接一圈后，操纵焊枪移至焊缝左侧，同样焊接一圈后将焊枪移至右侧，再焊接一次。3、重复以上焊接动作4-5次，直至焊缝焊接完毕。从左至右分别滚动焊接三次从左至右分别滚动焊接三次213焊接顺序：红色焊接顺序：红色--黄色黄色--蓝色蓝色--黑色黑色1、由于采用多层多道焊，造成焊接速度慢；2、焊缝中会存在未融合的焊接缺陷，无法通过探伤检验。改装过程请专业人员在控制系统中加装PLC可编程控制器，焊枪部分增设电机，实现设备的自动化控制。PLCPLC控制参数控制参数焊枪前段加装电机、限位焊接控制界面焊接控制参数设备改装前使用情况：设备改装前使用情况：焊嘴不能摇摆，分别从左至右焊接三次焊嘴不能摇摆，分别从左至右焊接三次设备改装后使用情况设备改装后使用情况1、滚筒吊至驱动器上部，通过控制程序调整参数，焊枪移至焊缝上方，开始焊接。2、焊枪左右摆动，焊接一圈后，上移焊枪，调整摆幅，继续焊接，4-5圈后焊接完毕。设置焊嘴摆动角度，只需滚动焊接一次设置焊嘴摆动角度，只需滚动焊接一次焊接顺序：红色焊接顺序：红色--黄色黄色--蓝色蓝色--绿色绿色--黑色黑色1、由于采用多层焊，焊接速度明显加快；2、焊枪实现摆动焊接后，焊缝中未融合缺陷减少，能够一次通过探伤检验。技术革新意义•节省人力：以直径1200mm的滚筒为例，•人工焊接需两日才能完成，使用改装后的自动焊接机后，一天能够焊接两件同样的滚筒。•焊接质量：使用改装后的设备能够明显提升焊缝质量，探伤检验一次通过。•焊机控制：焊工只需掌握设备性能，便可操作焊接。结束语在今后的工作中，我们同样可以根据现场实际情况对一些新设备进行改进，以提高工作质量、效率。
