环状管网水力计算VIP免费

环状管网水力计算_第1页
1/16
环状管网水力计算_第2页
2/16
环状管网水力计算_第3页
3/16

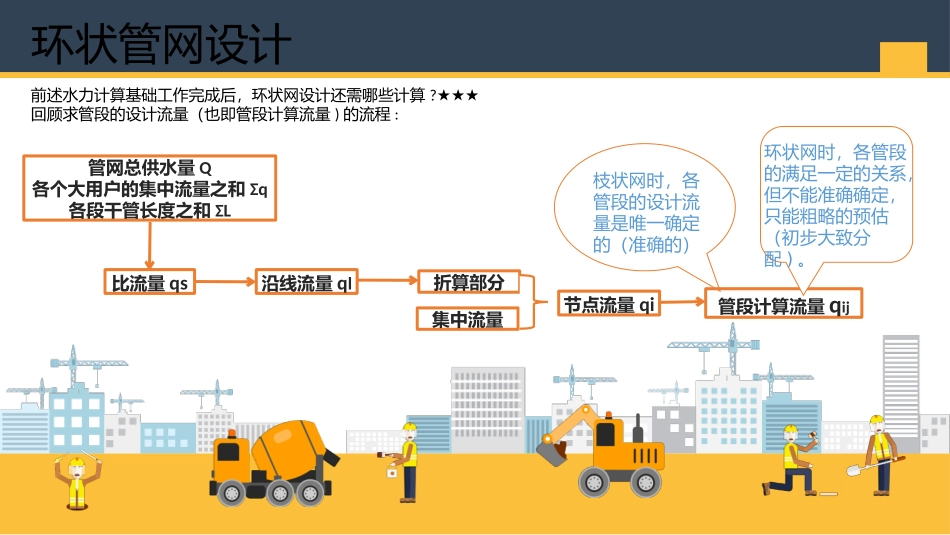

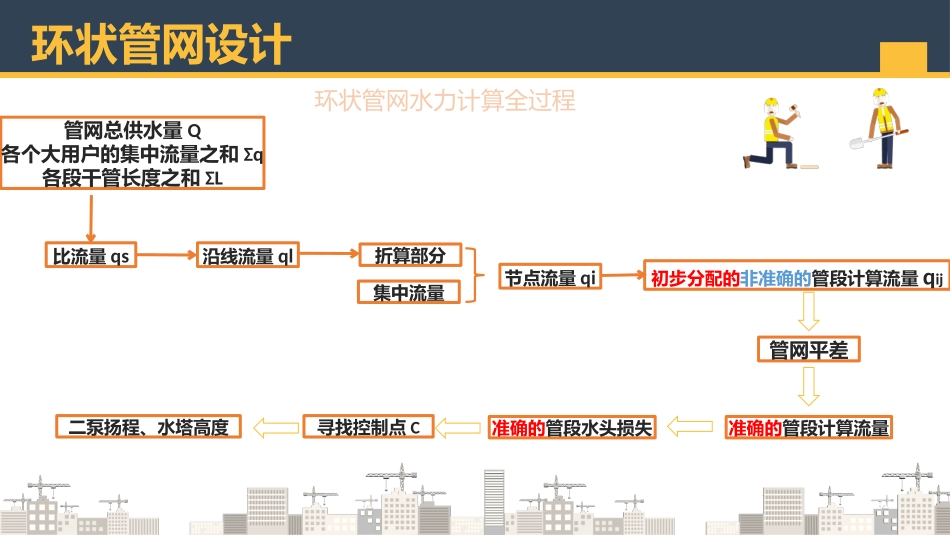

环状管网水力计算环状管网设计前述水力计算基础工作完成后,环状网设计还需哪些计算?★★★回顾求管段的设计流量(也即管段计算流量)的流程:管网总供水量Q各个大用户的集中流量之和Σq各段干管长度之和ΣL比流量qs沿线流量ql折算部分集中流量节点流量qi管段计算流量qij枝状网时,各管段的设计流量是唯一确定的(准确的)环状网时,各管段的满足一定的关系,但不能准确确定,只能粗略的预估(初步大致分配)。环状管网设计环状管网水力计算全过程管网总供水量Q各个大用户的集中流量之和Σq各段干管长度之和ΣL比流量qs沿线流量ql折算部分集中流量节点流量qi初步分配的非准确的管段计算流量qij二泵扬程、水塔高度寻找控制点C准确的管段水头损失准确的管段计算流量管网平差环状管网设计水厂供来100L/sqA=30L/sqC=50L/sqB=20L/s123-100+30+q1-2+q1-3=0……①-q1-2+20+q2-3=0……②q1-2、q1-3、q2-3这几个流量的准确值,还需满足什么关系?环的能量方程:Z1+H1-s1-2q1-2-s2-3q2-3=Z1+H1-s1-3q1-31.8521.8521.852环状管网设计55%30%10%5%水厂供来100L/sqA=30L/sqC=50L/sqB=20L/s123-100+30+q1-2+q1-3=0……①-q1-2+20+q2-3=0……②-s1-2q1-2-s2-3q2-3+s1-3q1-3=0……③接下来要来求解这个方程组的数学方法,即为平差。或者说,求得这3个管段设计流量的准确值的过程,即为平差。1.8521.8521.852环状管网设计55%30%10%5%水厂供来100L/sqA=30L/sqC=50L/sqB=20L/s123-100+30+q1-2+q1-3=0……①-q1-2+20+q2-3=0……②-s1-2q1-2-s2-3q2-3+s1-3q1-3=0……③1、这个方程组叫“环方程组”,以“管段设计流量”为未知数。一共(J-1)+L个方程2、其中:J一1个节点连续方程;L个能量方程(环的连续方程)3、这个“解环方程组”的方法叫平差;其他方法不叫平差4、大致过程1.8521.8521.852前述水力计算基础工作完成后,环状网设计还需哪些计算?55%30%10%5%123环状管网设计水厂供来100L/s-100+30+q1-2+q1-3=0……①-q1-2+20+q2-3=0……②-s1-2q1-2-s2-3q2-3+s1-3q1-3=0……③1.8521.8521.85255%30%10%5%qA=30L/sqC=50L/sqB=20L/s123管网平差步骤:(哈代-克罗斯法)1)根据城镇的供水情况,拟定环状网各管段的水流方向,按每一节点满足连续性方程(质量守恒)的条件,并考虑供水可靠性要求的原则进行流量分配,得到初步分配的管段流量qi-j(0)。这里的i,j表示管段两端的节点编号。2)根据管段流量qi-j(0),按经济流速选择管径。3)求出各管段的摩阻系数si-j=ai-j·Li-j,然后由si-j和qi-j(0)求出水头损失hi-j(0)=si-j(qi-j(0))n。环状管网设计水厂供来100L/s-100+30+q1-2+q1-3=0……①-q1-2+20+q2-3=0……②-s1-2q1-2-s2-3q2-3+s1-3q1-3=0……③1.8521.8521.85255%30%10%5%qC=50L/sqB=20L/s123qA=30L/s4)假定各环内水流顺时针方向管段的水头损失为正(简记:“名正言顺”),逆时针方向管段的水头损失为负,计算该环内各管段的水头损失代数和Σhi-j(0),若Σhi-j(0)≠0,则其即为第一次闭合差△Σhi-j(0)。(注:△hi(0)中角标i表示环的编号。)若△hi(0)>0,则说明顺时针方向各管段中初步分配的流量较多,逆时针方向各管段中分配的流量较少。若△hi(0)<0,则说明顺时针方向各管段中初步分配的流量较少,而逆时针方向各管段中分配的流量较多。环状管网设计水厂供来100L/s55%30%10%5%qC=50L/sqB=20L/s123qA=30L/s管网平差步骤:5)计算每环内各管段的|sijqijn-1|及其总和Σ|sijqijn-1|,按下式计算出各环的校正流量:显然,由上式可知,若某环i的闭合差△hi为正,则其校正流量△qi为负;反之亦然。人为规定:管网平差计算时,所用水头损失公式为海曾-威廉公式,因此上述校正流量公式中的n取1.852。环状管网设计水厂供来100L/s55%30%10%5%qC=50L/sqB=20L/s123qA=30L/s管网平差步骤:6)所求的校正流量△qi若为正,表明其为顺时针方向;若为负,则其为逆时针方向。以校正流量调整各管段的流量的方法:凡是水流方向和其校正流量△qi方向相同的管段,以其原流量的绝对值加上校正流量的绝对值;凡是水流方向和其校正流量△qi方向相反的管段,以其原流量的绝对值减去校正流量的绝对值。环状管网设计水厂供来100L/s55%30%10%5%q...
