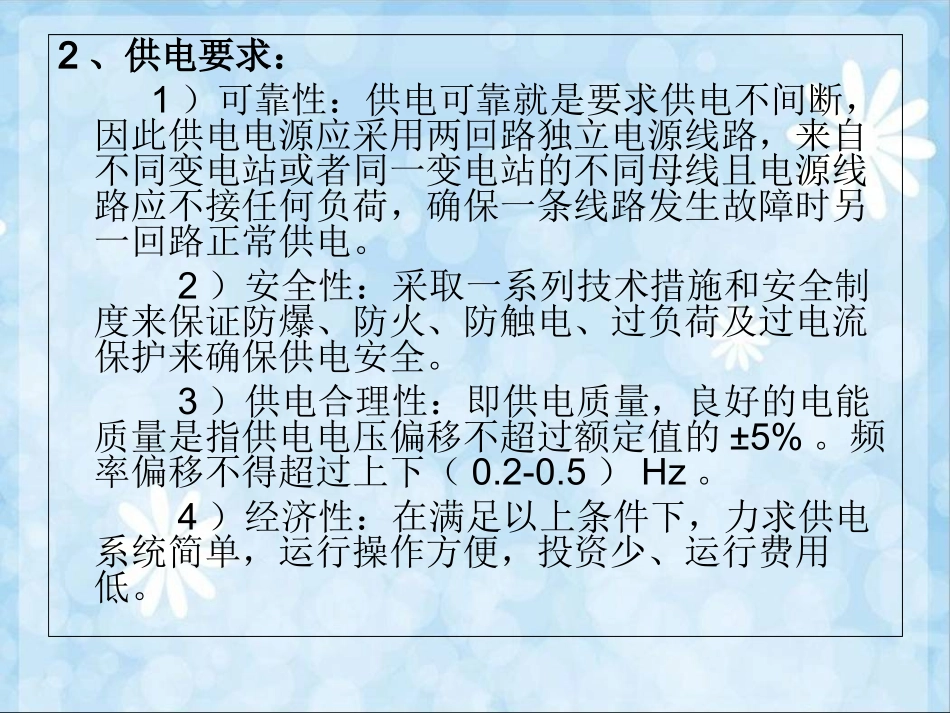

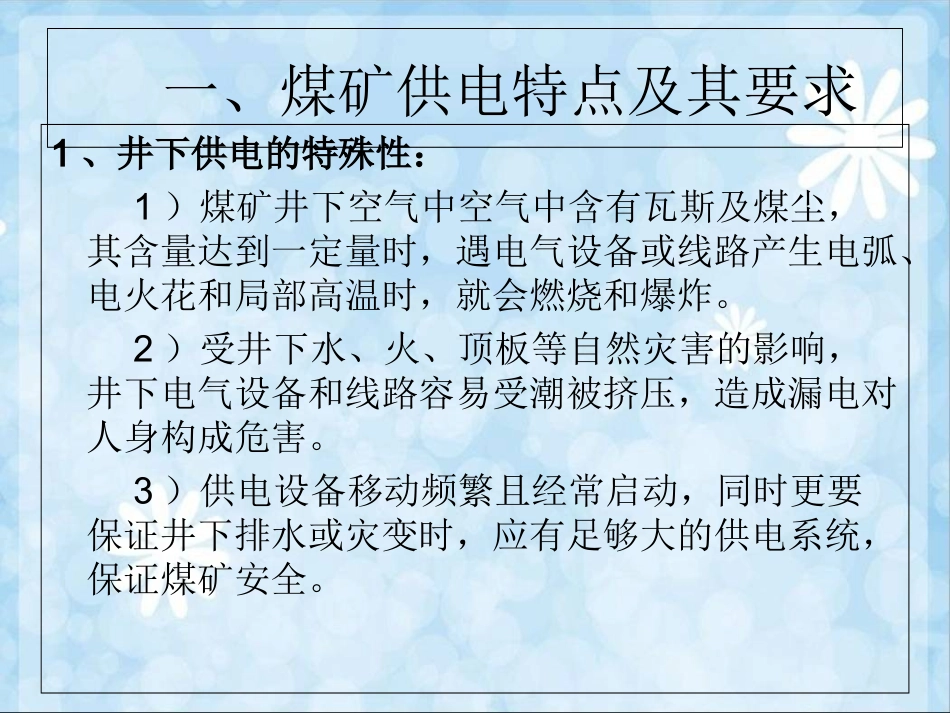

煤矿机电培训教程一、煤矿供电特点及其要求1、井下供电的特殊性：1）煤矿井下空气中空气中含有瓦斯及煤尘，其含量达到一定量时，遇电气设备或线路产生电弧、电火花和局部高温时，就会燃烧和爆炸。2）受井下水、火、顶板等自然灾害的影响，井下电气设备和线路容易受潮被挤压，造成漏电对人身构成危害。3）供电设备移动频繁且经常启动，同时更要保证井下排水或灾变时，应有足够大的供电系统，保证煤矿安全。2、供电要求：1）可靠性：供电可靠就是要求供电不间断，因此供电电源应采用两回路独立电源线路，来自不同变电站或者同一变电站的不同母线且电源线路应不接任何负荷，确保一条线路发生故障时另一回路正常供电。2）安全性：采取一系列技术措施和安全制度来保证防爆、防火、防触电、过负荷及过电流保护来确保供电安全。3）供电合理性：即供电质量，良好的电能质量是指供电电压偏移不超过额定值的±5%。频率偏移不得超过上下（0.2-0.5）Hz。4）经济性：在满足以上条件下，力求供电系统简单，运行操作方便，投资少、运行费用低。二、电压等级1、煤矿电压等级划分如下：高压：10KV-煤矿企业电源电压等级低压：1140V-机采工作面电压等级660V-井下（除机采外）低压动力负荷电压等级380V-井下及地面低压动力负荷电压等级220V-地面照明127V-井下照明、信号、煤电钻电压等级36V-控制电压三、井下三大保护井下三大保护是指接地保护、漏电保护和过电流保护，缺一不可。1、过流保护过电流故障是井下经常发生的故障，往往造成严重后果，并伴随着发生电弧、发热、大电流引起电气设备的损坏，为保证安全可靠的供电，供电线路和供电系统的主要设备都应安装过电流保护装置。其原理如下：信号发生→检测元件→逻辑元件→执行元件→跳闸测量元件用来反映和转换被保护对象的电气参数逻辑元件是与给定值比较做出判断当区别出有故障时，来执行和发出命令来判断跳闸。计算方法：井下低压应计算最小两相短路电流值，短路点应设在保护范围的末端，以校验保护整定值的可靠性。应符合Ie/Iz≥1.5式中：Ie----被保护电缆干线或支线距变压器最远点的两相短路电流值，A。Iz----过流保护装置的电流整定值，A,Iz≥Iq+ΣIe1.5----保护装置的可靠动作系数。规程规定：井下高压电动机、动力变压器和高压控制设备应具有短路、过负荷和接地和欠压释放保护，井下由采区变电所、移动变电站或配电点引出的馈出线应装设短路、过负荷和漏电保护装置，低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁及远程控制装置。2、接地保护电气设备的金属外壳由于绝缘损坏，有可能带点，为防止这种漏电危及人身安全，将电气设备的金属外壳接地的方法，称为保护接地。1）、井下接地网按《煤矿安全规程》应在煤矿井下指定地点敷设主接地极、局部接地极并用电缆铅包、铠装外皮及接地芯线相互连接起来形成一个总接地网。接地网图如下：主接地极主、副水仓各设一主接地极和分区的主接地极，均应采用面积不小于0．75m2、厚度不小于5mm的钢板。如矿井水含酸性时，应视其腐蚀性情况适当加大其厚度或镀上耐酸金属，或采用其他耐腐蚀钢板。局部接地极局部接地极应埋设在巷道水沟或潮湿地方，可采用面积不小于0．6m2、厚度不小于3mm的钢板。埋设在其他地点的局部接地极，可采用镀锌铁管。铁管直径不得小于35mm，长度不得小于l．5m。管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面(偏差不大于l5°)，并必须埋设于潮湿的地方。如果埋设有困难时，可用两根长度不得小于0．75m、直径不得小于22mm的镀锌铁管。每根管子上至少要钻10个直径不小于5mm的透眼，两根铁管均垂直于地面(偏差不大l5°)，并必须埋设于潮湿的地方。两管之间相距5m以上，且在与接地网连接前，必须实测由两根铁管经连接导线和接地导线连接后组成的局部接地极的接地电阻，接地电阻值不得大于80Ω。下列地点应装设局部接地极：采区变电所、移动变电站和移动变压器；装有电气设备的硐室和单独装设的高压电气设备；低压配电点或装有3台以上设备的地点；无低压配电点的采煤机工作面及运输巷、回风巷、集中运输巷以及有变电所单独供电的掘进工作面至少应装设一组局...
