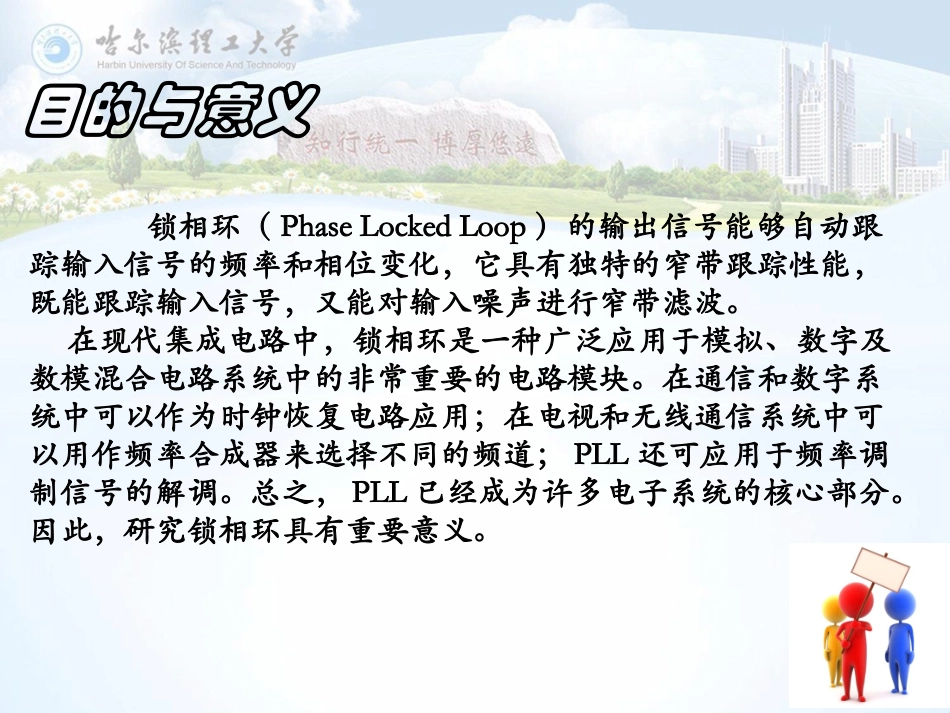

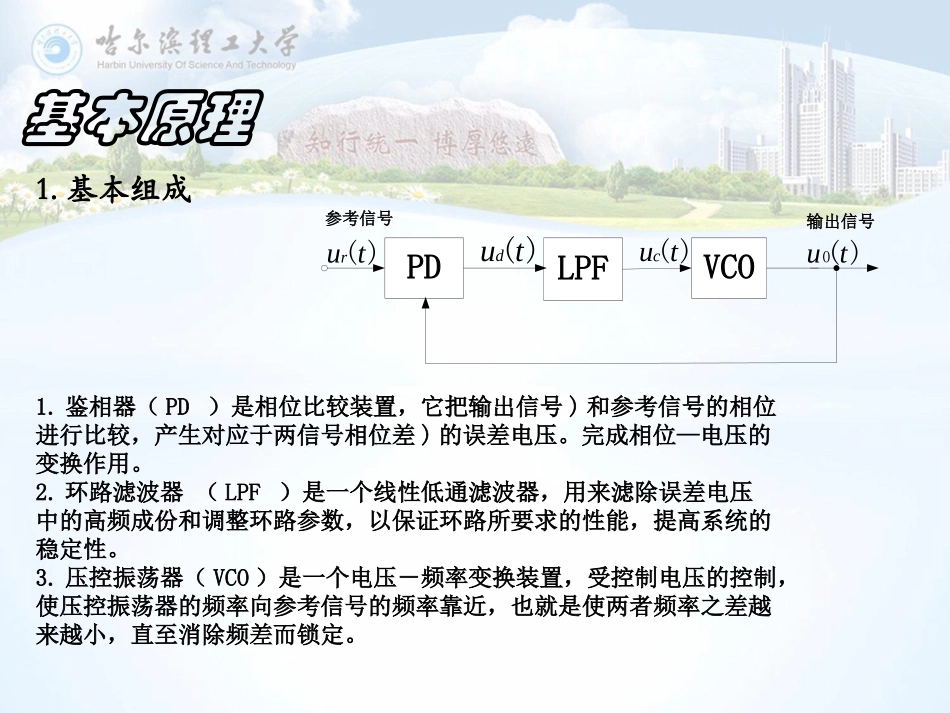

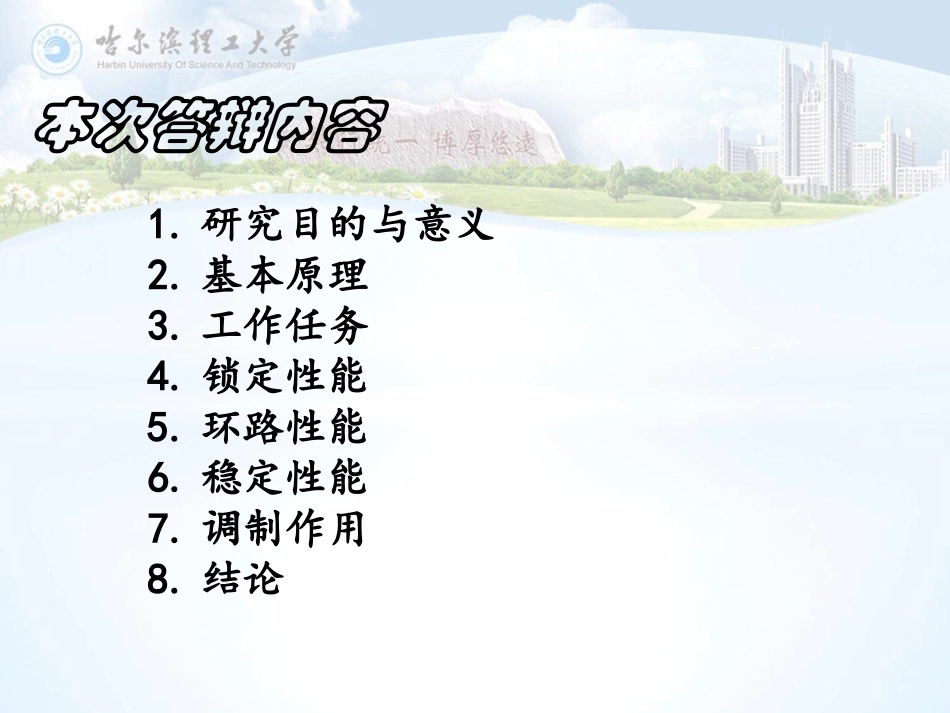

本次答辩内容1.研究目的与意义2.基本原理3.工作任务4.锁定性能5.环路性能6.稳定性能7.调制作用8.结论目的与意义锁相环（PhaseLockedLoop）的输出信号能够自动跟踪输入信号的频率和相位变化，它具有独特的窄带跟踪性能，既能跟踪输入信号，又能对输入噪声进行窄带滤波。在现代集成电路中，锁相环是一种广泛应用于模拟、数字及数模混合电路系统中的非常重要的电路模块。在通信和数字系统中可以作为时钟恢复电路应用；在电视和无线通信系统中可以用作频率合成器来选择不同的频道；PLL还可应用于频率调制信号的解调。总之，PLL已经成为许多电子系统的核心部分。因此，研究锁相环具有重要意义。基本原理PDLPFVCO()rut0()ut输出信号参考信号()dut()cut1.鉴相器（PD）是相位比较装置，它把输出信号)和参考信号的相位进行比较，产生对应于两信号相位差)的误差电压。完成相位—电压的变换作用。2.环路滤波器（LPF）是一个线性低通滤波器，用来滤除误差电压中的高频成份和调整环路参数，以保证环路所要求的性能，提高系统的稳定性。3.压控振荡器（VCO）是一个电压－频率变换装置，受控制电压的控制，使压控振荡器的频率向参考信号的频率靠近，也就是使两者频率之差越来越小，直至消除频差而锁定。1.基本组成基本原理t0truoucuduoot
