加湿器毕业设计VIP免费

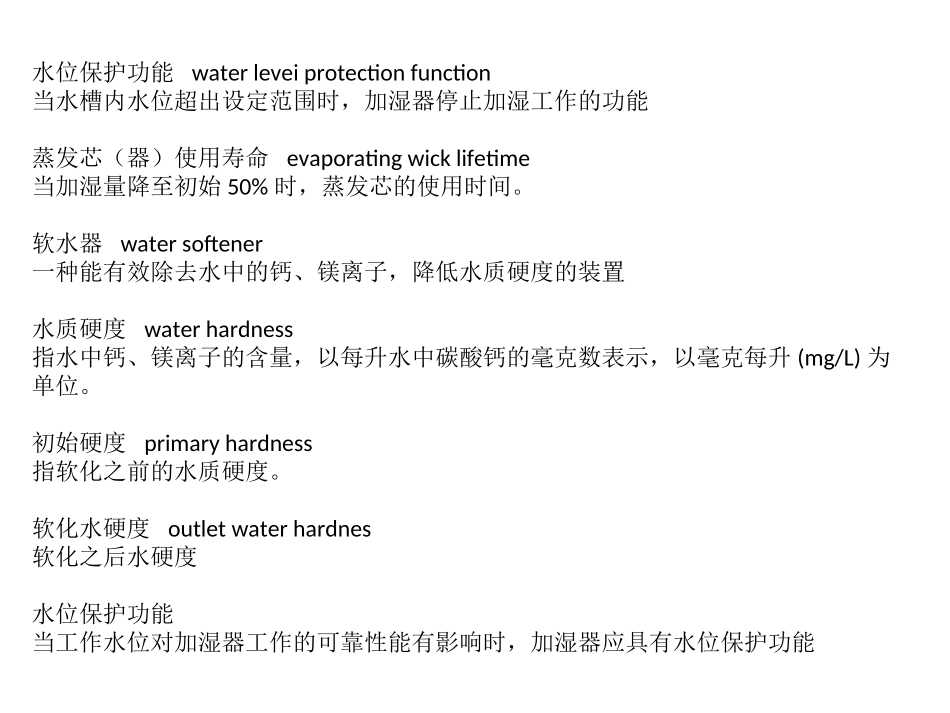

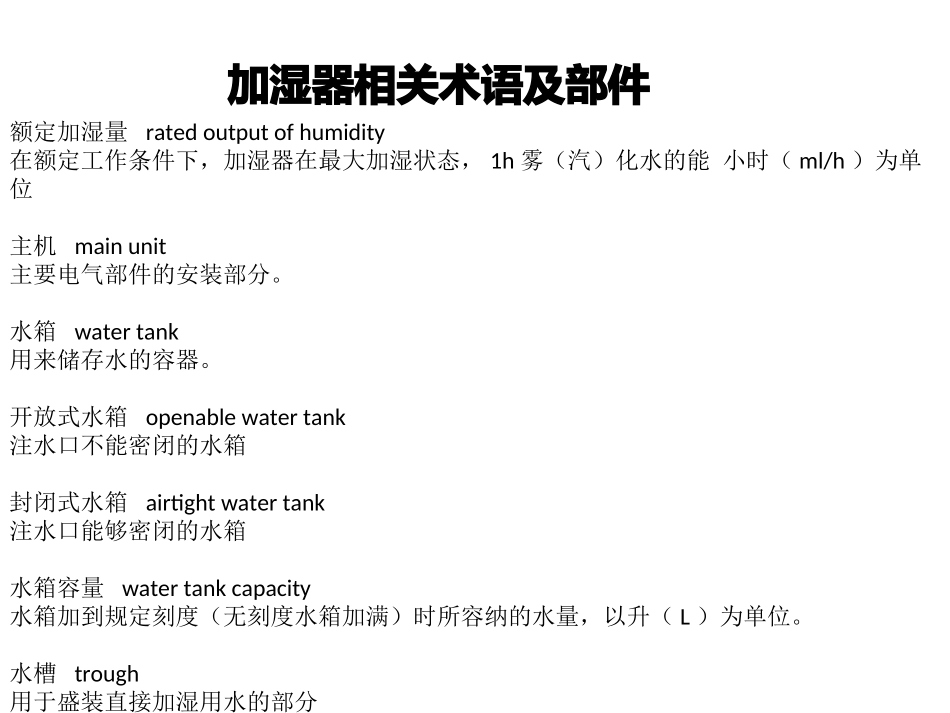

毕业设计资料毕业设计资料加湿器相关术语及部件额定加湿量ratedoutputofhumidity在额定工作条件下，加湿器在最大加湿状态，1h雾（汽）化水的能小时（ml/h）为单位主机mainunit主要电气部件的安装部分。水箱watertank用来储存水的容器。开放式水箱openablewatertank注水口不能密闭的水箱封闭式水箱airtightwatertank注水口能够密闭的水箱水箱容量watertankcapacity水箱加到规定刻度（无刻度水箱加满）时所容纳的水量，以升（L）为单位。水槽trough用于盛装直接加湿用水的部分水位保护功能waterleveiprotectionfunction当水槽内水位超出设定范围时，加湿器停止加湿工作的功能蒸发芯（器）使用寿命evaporatingwicklifetime当加湿量降至初始50%时，蒸发芯的使用时间。软水器watersoftener一种能有效除去水中的钙、镁离子，降低水质硬度的装置水质硬度waterhardness指水中钙、镁离子的含量，以每升水中碳酸钙的毫克数表示，以毫克每升(mg/L)为单位。初始硬度primaryhardness指软化之前的水质硬度。软化水硬度outletwaterhardnes软化之后水硬度水位保护功能当工作水位对加湿器工作的可靠性能有影响时，加湿器应具有水位保护功能水位指示（显示）开放式水箱应有最高水位指示（显示）正常工作时，水位不可观察的加湿器应有水位指示（显示）。整机渗漏要求加湿器不应有渗漏现象软水器功能要求加湿器用软水器，其软化水硬度应不大于100mg/L。包装防护功能加湿器的防尘袋应留有透气孔。相关参考文献[1]杨红，汤树红，戎安.住宅室内空气加湿能耗调查及空气加湿方法的比较[J].建设科技，2008,（17）.[2]陈震邦.工业产品造型[M].机械工业出版社.2010.[3]彭红霞.电视动画形象对动画衍生产品开发的影响[J].长沙师范专科学校学报.2009,(6).[4]罗仕鉴,朱上上.用户和设计师的产品造型感知意象[J].机械工程学报.2005,(10).[5]徐小林,李百战,罗明智.室内热湿环境对人体舒适性的影响分析[J].制冷与空调.2004(4)[6]何飞.空气湿度对人体健康的影响[J]广西气象.1992(1).[7]苏建宁,李鹤岐.基于感性意象的产品造型设计方法研究[J].机械工程学报.2004,(4).目前加湿器分类及原理各种加湿方式对比超声波技术是世界上一种比较成熟的技术，已被广泛应用在各种领域。超声波加湿器采用每秒200万次的超声波高频震荡，将水雾化为1-5微米的超微粒子和负氧离子，通过风动装置，将水雾扩散到空气中，使空气湿润并伴生丰富的负氧离子，达到均匀加湿，能清新空气，增进健康，一改冬季暖气的燥热，营造舒适的生活环境。接通电源后，开关电源输出36V和12V。当储水罐尚未放到底座或储水罐内缺水时，磁铁远离干簧管，干簧管弹开。Q1导通，缺水指示灯D1亮，工作指示灯D2灭；Q2基极无电压，超声波发生电路不起震。当储水罐加入适量水后，磁铁靠近干簧管，干簧管吸合，Q1因基极变为高电压而截止。同时D2亮，D1灭，电流经干簧管，并由R3、R6分压后，经R5、RT1送到超声波发生电路，超声波发生电路起振，从而产生雾气，由风机吹出壳体，达到室内加湿空气的效果。超声波加湿器超声波加湿器洁净的自来水通过进水管路进入水箱中，当加湿器工作时，通过循环水泵将水管中的水输送到加湿器顶部的布水器，将水均匀地分配到蒸发湿膜上，水从蒸发湿膜的顶部向下渗透，被蒸发湿膜吸收形成均匀的水膜，当干燥的空气被风机吸进加湿机时，一部分水与干空气接触吸热发生汽化，使空气湿润（湿度增加）。直接蒸发式加湿器直接蒸发式加湿器电加热管浸没在水中，电热管通电后，依据焦耳定律，电加热管产生热量，从而使用水变成了蒸汽通电后使水箱中的水沸腾而产生蒸汽，再通过蒸汽软管或风扇将蒸汽送到需要加湿的场所，达到加湿的目的。电热加湿器是通过控制加热元件的加热功率，来控制蒸汽输出量的多少。可选择控制形式。（1）开关式控制：接受信号即开（关），无信号即关（开）无法达到精确控制湿度，一般控制精度在±5%RH之内。（2）时间比例控制：根据实际工况变化，采用模糊规则进行PID调节，自动修正参数配合固态继电器，调节功率达到最佳维持湿度的节能状态,精度可达到±3%RH。（3）线性比例控制：利用智能型调控模块切割相角输出功率，经控制器的...
