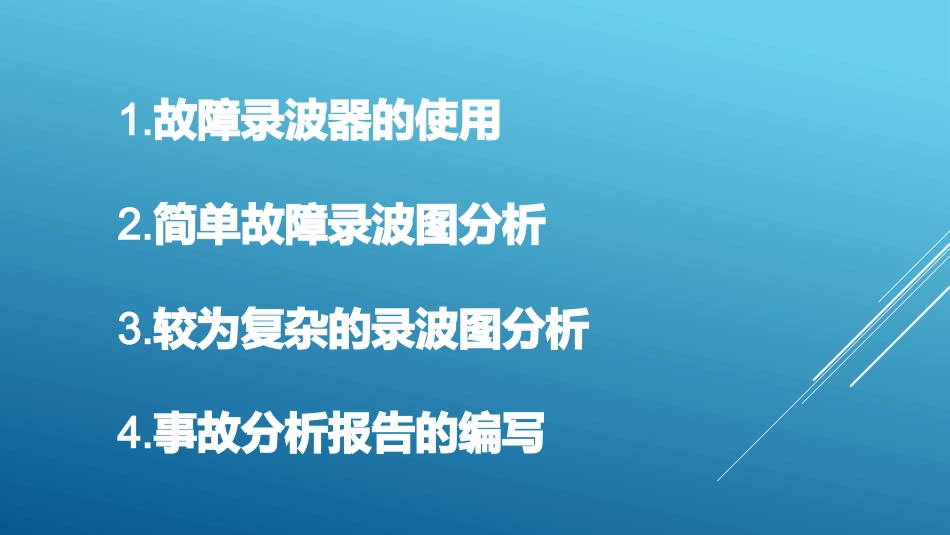

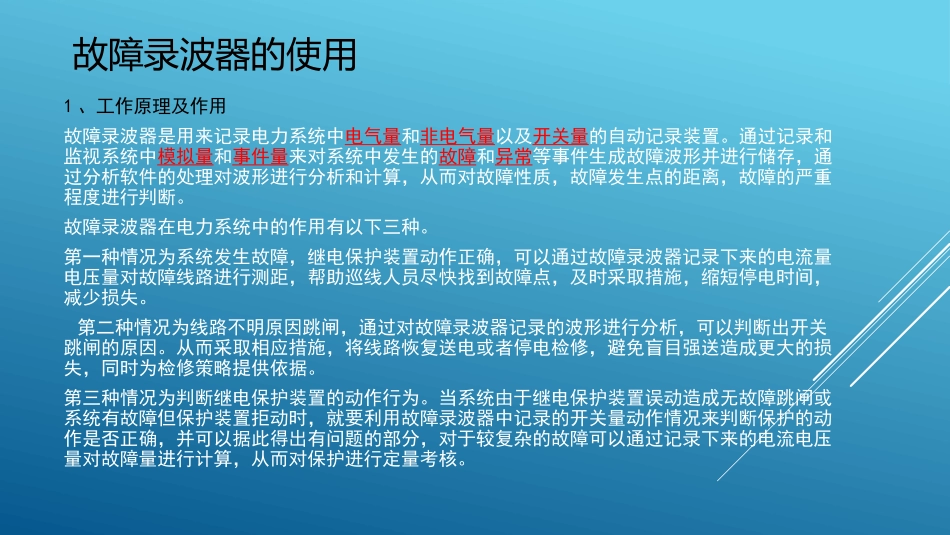

简单事故录波分析及事故报告编写甘肃上航电力运维有限公司设备工程技术部1.故障录波器的使用2.简单故障录波图分析3.较为复杂的录波图分析4.事故分析报告的编写故障录波器的使用1、工作原理及作用故障录波器是用来记录电力系统中电气量和非电气量以及开关量的自动记录装置。通过记录和监视系统中模拟量和事件量来对系统中发生的故障和异常等事件生成故障波形并进行储存，通过分析软件的处理对波形进行分析和计算，从而对故障性质，故障发生点的距离，故障的严重程度进行判断。故障录波器在电力系统中的作用有以下三种。第一种情况为系统发生故障，继电保护装置动作正确，可以通过故障录波器记录下来的电流量电压量对故障线路进行测距，帮助巡线人员尽快找到故障点，及时采取措施，缩短停电时间，减少损失。第二种情况为线路不明原因跳闸，通过对故障录波器记录的波形进行分析，可以判断出开关跳闸的原因。从而采取相应措施，将线路恢复送电或者停电检修，避免盲目强送造成更大的损失，同时为检修策略提供依据。第三种情况为判断继电保护装置的动作行为。当系统由于继电保护装置误动造成无故障跳闸或系统有故障但保护装置拒动时，就要利用故障录波器中记录的开关量动作情况来判断保护的动作是否正确，并可以据此得出有问题的部分，对于较复杂的故障可以通过记录下来的电流电压量对故障量进行计算，从而对保护进行定量考核。故障录波器的使用2、使用方法2.1确认装置是否正常•检查装置的运行指示灯•检查装置的接线•检查有无正确接入GPS•检查定值是否正确•检查能否录波及调阅2.2调阅及分析记录•选择正确的文件-按照时间•在文件中选择需要分析的波形故障录波器的使用3、维护方法3.1日常检查•检查装置的运行指示灯（每天一次）•检查能否手动录波（每周一次）3.2定期工作•定期清扫及二次回路接线检查（每年一次）•定期将事故录波文件存档•定期检修（6年一次全部检验）简单故障录波图分析1、单相接地单相接地短路故障录波图特点：（1）一相电流增大，一相电压降低；出现零序电流、零序电压；（2）电流增大、电压降低为相同相别；（3）零序电流向位与故障电流同向，零序电压与故障相电压反向。出现以上现象，即可判断为单相接地故障，故障相为接地电流明显增大的那一相。简单故障录波图分析1、单相接地.kbI.kcI.kaIK...000kbkckaIIU金属性短路边界条件方程简单故障录波图分析2、两相接地短路两相接地短路故障录波图特点：（1）两相电流增大，两相电压降低；出现零序电流、零序电压；（2）电流增大、电压降低为相同两个相别；（3）零序电流向量位于故障两相电流间。出现以上现象，即可判断故障性质为两相接地短路，故障相为接地电流明显增大的那两相。简单故障录波图分析2、两相接地短路金属性短路边界条件方程.kbI.kcI.kaIK.....0kakbkckbkcIIIUU简单故障录波图分析3、三相短路三相短路故障录波图特点：（1）三相电流增大，三相电压降低；（2）没有零序电流、零序电压。出现以上现象，即可判断故障性质为三相短路。较为复杂的故障录波图分析1、重合闸后加速动作跳闸B相永久性故障后60ms，B相跳开。920ms后B相重合闸动作，重合B相，重合不成功，后加速跳开三相开关。故障开始时符合单相接地故障的典型波形，重合闸动作后又出现短路电流，判断为合于永久性故障，三相跳闸。较为复杂的故障录波图分析2、转换性故障A相单相接地故障后瞬时跳开。440ms后C相又发生单相接地故障。前段符合A相单相接地故障特点，在重合闸未动作之前转换为C相单相故障，500ms时切除三相。判断为发生A相单相接地转C相单相接地故障的转换性复合故障。现场实例现场实例现场实例事故分析报告的编写主要内容：1、事故前运行工况：所带负荷，站内设备及对侧变电站运行情况。故障前有无操作及其他异常现象，报警。2、事故经过：时间，发现人员，第一时间发现的现象，各种装置报警信号及故障时的参数。3、事故处理过程：时间，下令人，操作人，汇报时间，汇报人。操作内容及检查操作中发现的问题。4、原因分析：站内结合运行情况，故障录波器报告、保护装置报告及检查结...
