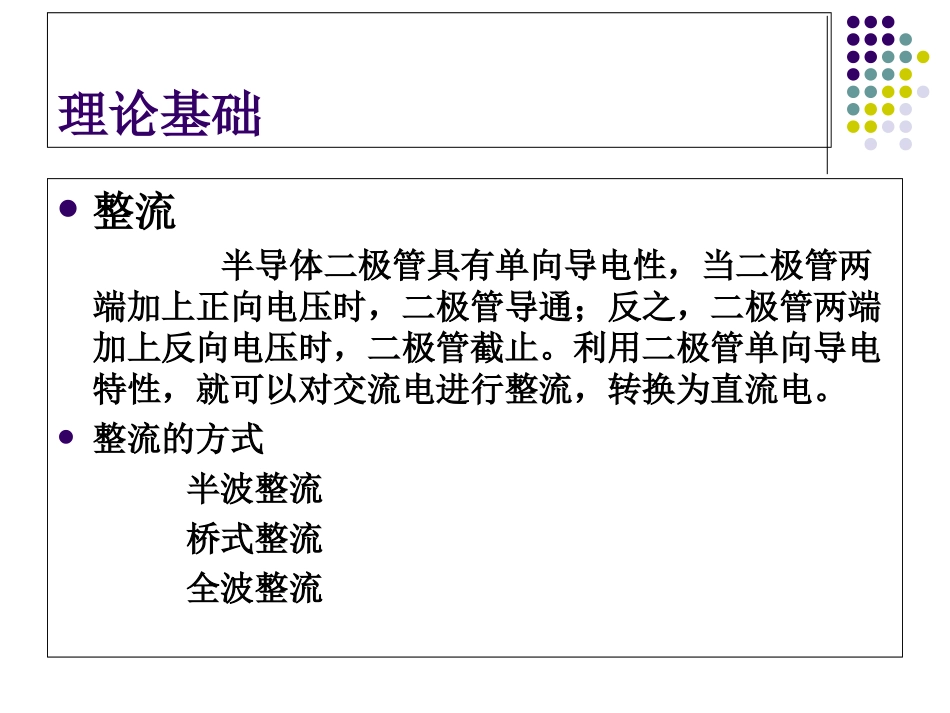

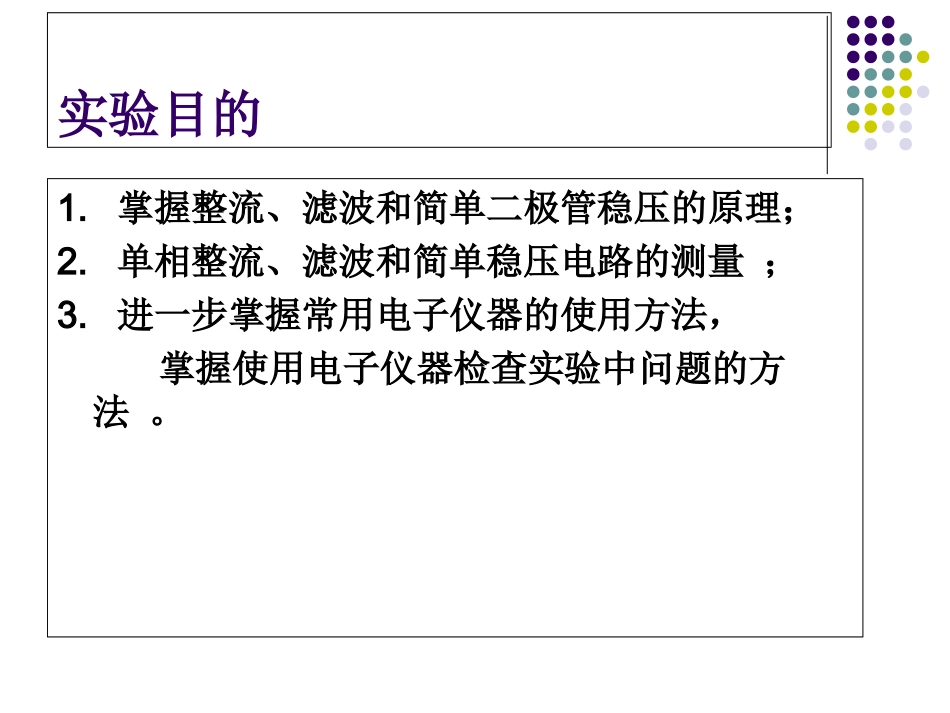

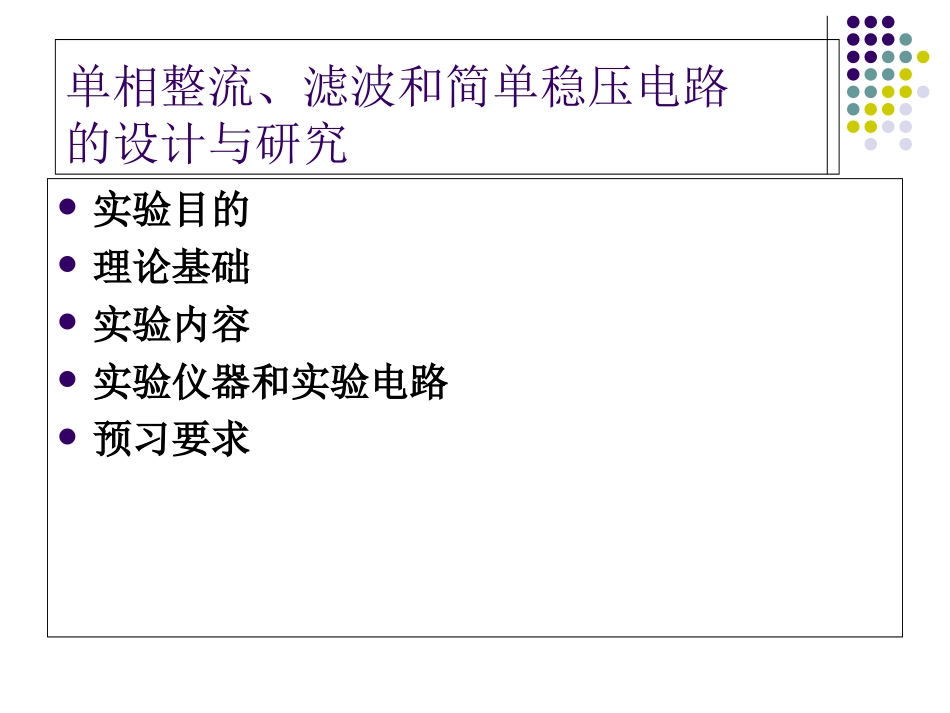

单相整流、滤波和简单稳压电路的设计与研究实验目的理论基础实验内容实验仪器和实验电路预习要求实验目的1.掌握整流、滤波和简单二极管稳压的原理；2.单相整流、滤波和简单稳压电路的测量；3.进一步掌握常用电子仪器的使用方法，掌握使用电子仪器检查实验中问题的方法。理论基础整流半导体二极管具有单向导电性，当二极管两端加上正向电压时，二极管导通；反之，二极管两端加上反向电压时，二极管截止。利用二极管单向导电特性，就可以对交流电进行整流，转换为直流电。整流的方式半波整流桥式整流全波整流理论基础半波整流电路当交流电为正半周时，二极管D导通，输出正半周；当交流电为负半周时，二极管截止。经过半波整流电路整流后，交流电被转换成脉动直流电。整流前后的电压波形如图9.1.2所示。半波整流电路比较简单，应用的整流元件少。但由于只利用了交流电压的半个周期，因此输出电压低，脉动大，电路整流效率低。这种整流电路一般适用于整流电流较小的小功率整流，对脉动要求不高的场合。+__+理论基础桥式整流电路电路有四个二极管（D1~D4）接成桥式电路。当交流电为正半周时，二极管D1、D3处于正向偏置而导通，D2、D4处于反向偏置而截止。当交流电为负半周时，二极管D2、D4处于正向偏置而导通，D1、D3处于反向偏置而截止。负载在交流电的一个周期内都有电流通过且方向不变。桥式整流电路具有直流输出电压高，脉动小等优点，应用较广。但需要4个二极管，整流电路内阻增大，损耗增大。+__+理论基础全波整流由两个二极管D1、D2及具有中心抽头的变压器B构成。变压器副绕组的两个半边的电压大小相等，相位相差180°。当电压在正半周时，二极管D1处于正向偏置而导通，D2处于反向偏置而截止，电流流向如实线箭头所示；当电压在负半周时，二极管D2处于正向偏置而导通，D1处于反向偏置而截止，电流流向如虚线箭头所示。可见，在电源电压正、负两个半周内，都有方向不变的电流通过负载。全波整流电路的输出电压的波形与桥式整流电路相同。全波整流电路与桥式整流电路相比，只需要两个二极管，但在相同的直流输出电压下，二极管所承受的最大反向电压大一倍，同时需要副绕组具有中心抽头的变压器，在工作时变压器两个半个副绕组中，各自只有半个周期交替地有电流流过，故利用率不高。+__+理论基础几种整流电路的基本特性总结比较理论基础滤波在整流之后还需用滤波器将脉动的直流电变为比较平滑的直流电。滤波器种类很多，有电容滤波器、电感滤波器、RC滤波器、LC滤波器和有源滤波器等。最常用的是电容滤波器电容滤波器实际上就是在整流电路的输出端并联一个电容C，利用电容C的电荷储存功能和充放电作用来平滑脉动性，即二极管导通时电容器C充电储存电荷，二极管不导通时电容器C对负载放电，从而使负载电流趋于平滑。经过滤波，输出电压仍然不是稳定值，而是在直流稳定量中带有一些交流成份，这种叠加在直流稳定量上的交流分量称之为纹波。对桥式（全波）整流，滤波电容的选择遵循即理论基础稳压为了得到稳定的直流输出电压，在整流滤波电路之后需要增加稳压电路。在小功率电源设备中，常用稳压电路有两种：稳压二极管组成的稳压电路，其优点是电路简单、元件少，适用于负载电流较小，稳定度要求不高的场合；RL是负载电阻，DZ是硅稳压二极管，R是限流电阻，限流电阻R与DZ配合起稳压作用。ViVo（IZ）IIRVoViVo（IZ）IIRVo当负载电流IL在一定范围内变化时，也由于稳压二极管电流IZ的补偿，使Vo基本保持不变。三极管组成的串联型稳压电路，这种电路可得到稳定度很高的输出电压，并且输出电压可以调节，又可以输出较大的电流，应用广泛。理论基础选择稳压二极管稳压电路中的元件时，应先明确负载所要求的电压VO和电流IL，IL的变化范围ΔIL和输入电压的变动范围。1．稳压二极管的选择可根据下列条件初选管子VZ=VOIZM≥(2~3)ILmax这是因为，Vi升高时会使通过稳压二极管的电流IZ增加，而开路时所有电流都通过稳压二极管，稳压二极管的电流应在上述情况时都在稳压范围内。2．输入电压的确定Vi高时，R大，稳定性能好，但损耗大。一般取Vi=(2~3)VO理论基...
